陕西西安安装拱形屋顶施工图纸

拱形屋顶厂家 2023-03-06 19:52:53 图纸图集 652 ℃ 0 评论

最近的工程量是越来越少了，这是为数不多的部队安装拱形屋顶的图纸，现在就由杰达技术员胡子豪带大家看一下。

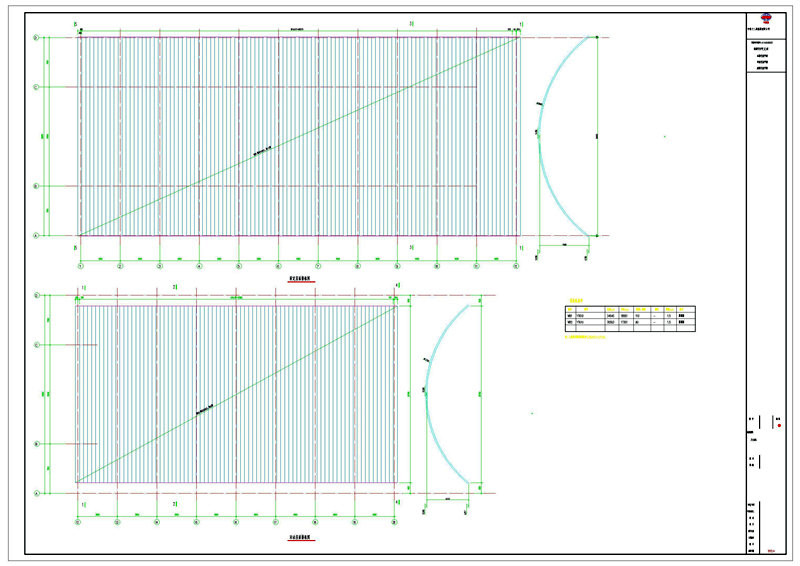

这是一张固定屋面排版图，在这张图里可以看出需要做拱形屋顶的建筑长度为65米，宽度为30米。弧长34945，共110块。

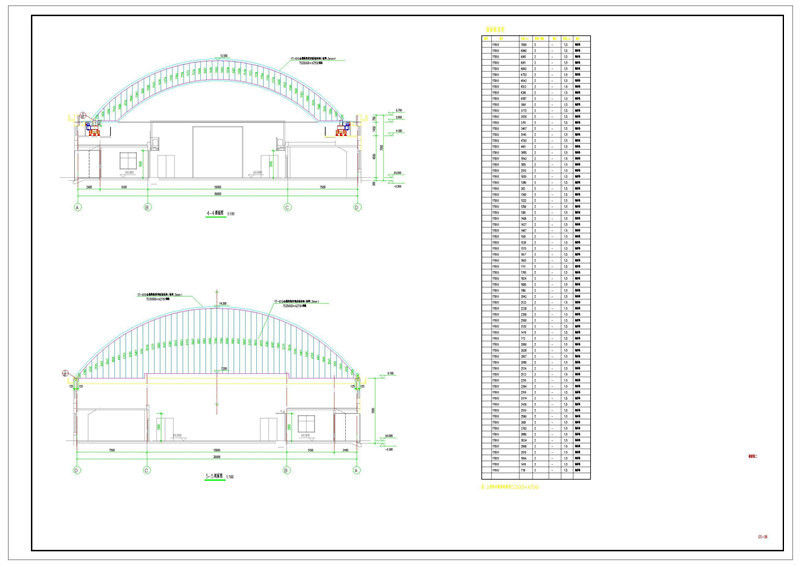

这是剖视图，由此可见板厚为1.5mm，两个房屋都不一样，一个存在山墙，另外一个不存在，山墙的好处就是可以防止雨水进入，而且美观凹凸有致，在阳光的照耀下熠熠生辉。

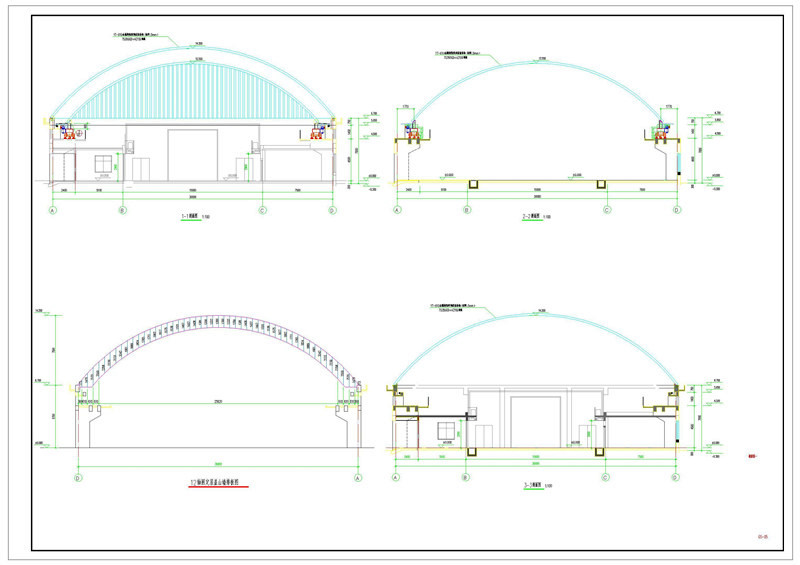

拱形屋顶的跨度为30m，中间有个大门，在它的两边有两个小门，还有一个窗户，在房屋的两侧有天沟这是用于下雨天排水用的，在图上可见，钢托班和拱形屋顶用铆钉打在一起，可以是拱形屋顶的寿命更长，在外部看起来更加的美观大气。

拱形屋顶加工周期短，美观大气，通风效果好，如果您也有这种需要或者有不懂得地方可以下方留言或者联系我们哦！
