湖北武穴某水泥厂家改造堆棚拱形屋顶施工图

拱形屋顶厂家 2023-03-11 16:05:10 图纸图集 863 ℃ 0 评论

下图湖北武穴某水泥厂家改造堆棚施工图,屋顶结构还是用拱形屋顶进行施工,现在由杰达钢构技术员胡子豪带大家来一探究竟。

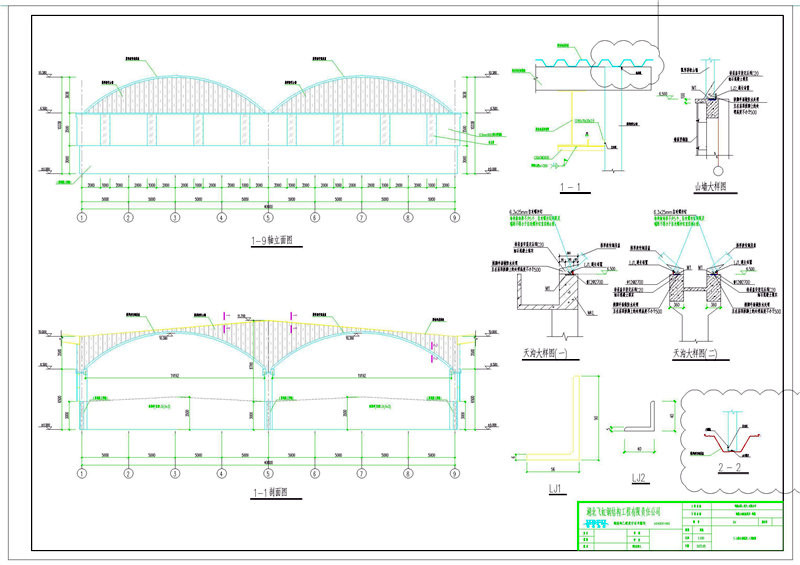

还是和正常的拱形屋顶一样,两边都是天沟,如图所示,天沟大样图上写着待屋盖安装完后用细石混凝土填实。拱脚外面做防水处理,且拱脚不得低于500。

这是一张拱形屋顶的剖面图,图上可视,这是连跨,单跨未20,总跨为40。拱高为12m。

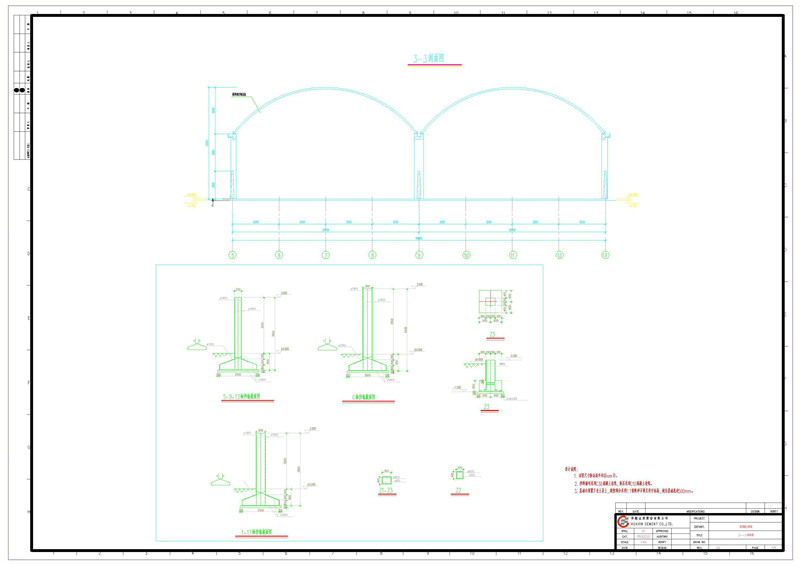

这一张就是柱平面布置图,每隔7.5米打一根立柱,宽度是每隔5米打一根立柱,柱脚是预埋在地下的,都是可以大大的提高房屋的稳定性。

有关拱形屋顶的方面,如果你有什么不懂或者不明白的地方,可以联系我们。
