这是广东深圳某设计院公司车库拱形屋顶图纸图纸,本图纸是2021年图纸为依据设计而成的 。
下面由杰达技术员胡子豪先生带大家了解一下图纸,看一下该车库需加盖金属拱形屋顶的立面图、平面布置图以及山墙部分图纸。
这就是一张立面图,中间部分每12米打一根立柱,用来稳定车库,这个车库同样是用天沟排水的,拱形屋顶和预埋件同时,屋顶安装后,用细混凝土压实,并做防水处理。

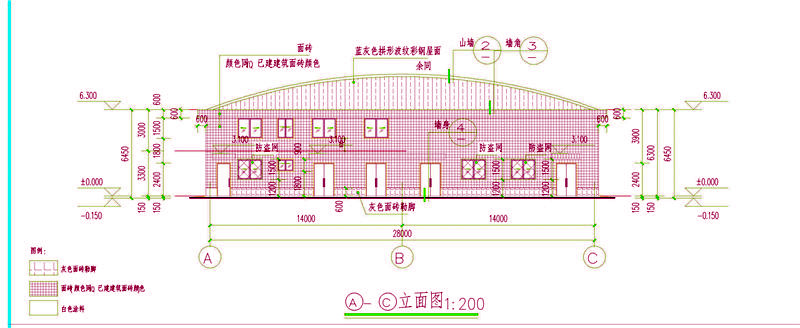

这是1比200的立面图,在这张图上,我们可以得到所以房间和窗口的位置,用灰色面砌墙,头上就是山墙,总宽为28米,到山墙的上端只有6.45米。

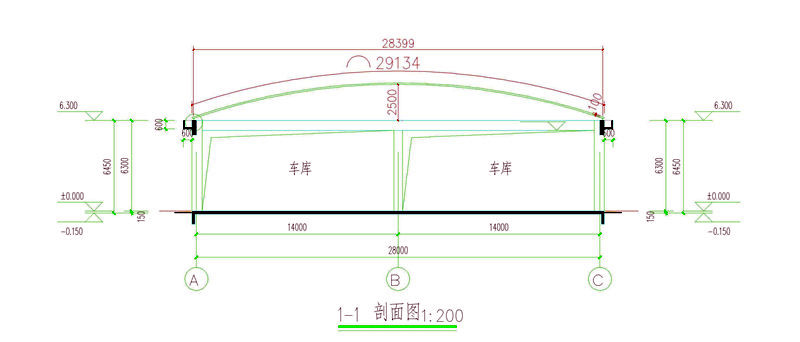

车库的位置是剖面图,拱高8米,用的是蓝灰色拱形波纹彩钢屋面,天沟的宽度在0.6米,排水量一般,但是屋面做了防水处理,使得拱形屋顶的耐用性能提高。
这种拱形屋顶施工周期短,大气美观,同时也造价低,适用于绝大部分行业,如果您也需要制作安装拱形屋顶请联系我们!
