广东惠州高强拱形屋顶安装图纸

拱形屋顶厂家 2023-03-11 21:56:03 图纸图集 2362 ℃ 0 评论

本图纸为广东惠州的高强拱形屋顶施工图,今天由杰达钢构技术员胡子豪先生带大家看一下这张图纸。

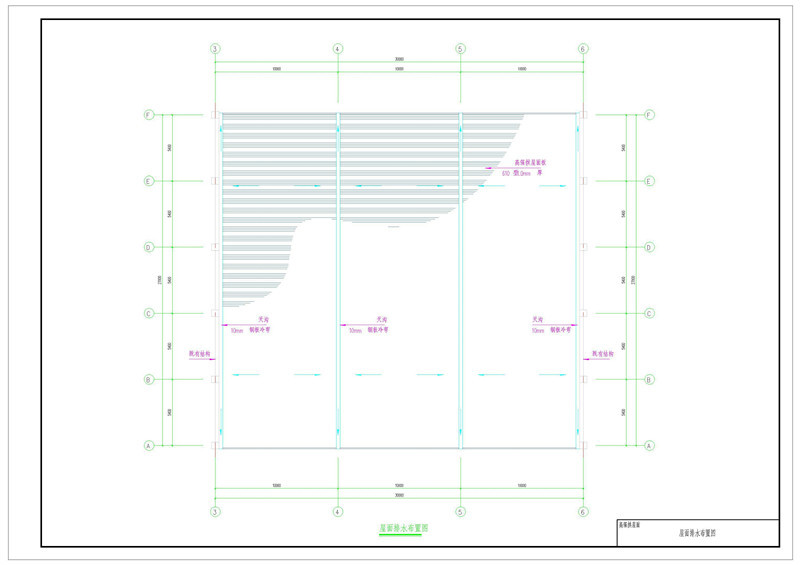

第一张是屋面排水图,是一个30米*27米的长方形,面板是高强拱形面板610型1.0mm厚,排水方向是向两边排水。

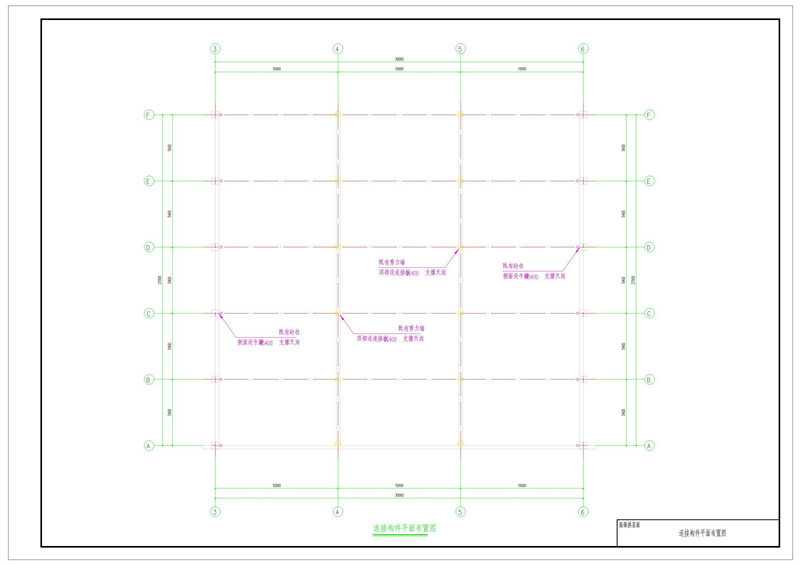

如图所示,中间是两个天沟,中间每隔5米设置了一个剪力墙,侧面设了牛腿来支撑天沟。在剪力墙的顶部设置连接板。大大的增加了拱形屋顶的稳定性。

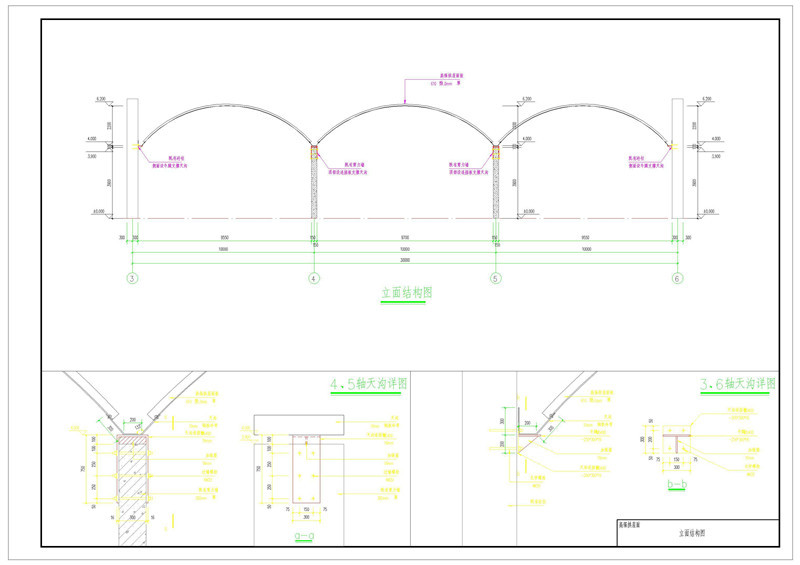

拱形屋顶三连跨,在三连跨的中间增加了立柱,将顶部设置连接板来支撑天沟,三连跨的左右两侧设置牛腿。中间两个天沟都焊接在天沟连接板上,天沟连接板的内角为133度,为了使得连接板更牢固,还打了过墙螺栓。两边的天沟是焊接在牛腿上,用加强筋和化学螺栓固定住。都是为了让拱形屋顶使用周期长,同时也更安全。

有关于拱形屋顶的问题可以联系我们,我们有专业的指导。
