福建龙岩某厂家安装拱形屋面设计图

拱形屋顶厂家 2023-03-16 11:18:47 图纸图集 596 ℃ 0 评论

今天杰达钢构技术员胡子豪先生来给大家讲解一下福建龙岩某厂家安装拱形屋面设计图。

首先先给大家看一下拱形屋顶的设计依据

1.钢构双面角焊缝尺寸按附表1~附表3执行。钢构螺栓孔径应比螺栓公称直径大1.5mm。柱底板螺栓孔径应比地脚螺栓直径大10mm,地脚螺栓盖板孔径应比地脚螺栓直径大2mm。

2.凡图中未注明的连接均为双面角焊缝,其焊脚尺寸等于焊缝连接的较薄零件厚度,焊缝长度按搭接长度进行满焊 。

3.图中梁、柱加劲肋均须成对设置。加劲肋未注明尺寸参见附表二制作 。当同一节点有两个(或以上)的节点详图时,加劲肋、节点板位于同一位置或铰接时间距在100mm以内时,可按较大值合并设置。节点板可代替加劲肋。

4.焊接H型钢的腹板与翼缘的焊接应采用自动埋弧焊机焊,且四道连接焊缝均应双面满焊。不得单面焊接。H型钢上下翼缘板及腹板的拼接应采用加引弧板(其厚度和坡口与主材相同)的对接焊接,并保证焊透,三者的对接焊应相互错开200mm以上。与加劲肋亦宜错开200mm以上。翼缘板拼接长度不应小于2倍板宽;腹板拼接宽度不应小于300mm,长度不应小于600mm。

5.以下部位采用全熔透焊缝,坡口型式应根据构件具体情况和施工条件按《手工电弧焊焊接接头的基本型式与尺寸》(GB958)、《埋弧焊焊缝坡口的基本形式和尺寸》(GB986)和《建筑钢结构焊接规程》(JGJ81-2002)的要求选用。

(1).端封板与柱、梁翼缘、腹板的连接焊缝;

(2).牛腿、悬臂梁与柱的连接焊缝;

(3).柱脚与柱的连接焊缝;工业厂房上、下柱的连接焊缝;

(4).焊接H型钢翼缘板、腹板的对接焊缝;

(5).构件主材的工厂对接焊缝;

(6).图中未注明熔透深度的各种坡口连接焊缝;

(7).钢板天沟的对接焊缝;

(8).梁与柱、梁的刚性连接焊缝;

(9).构件详图的焊缝;

6.说明4.5条中要求的全熔透焊缝质量等级为二级除外的焊缝质量等级为三级,且满足二级外观要求。

7.钢构件加工前应放大样,校核尺寸无误后方可下料,下料时应采用自动切割机切割。当钢板厚>18mm时,应采用精密切割。在刚架制作时,应采用合理的工艺,尽量减少由于焊接产生的残余应力。钢构件在焊接后产生超过允许偏差范围的变形应给予矫正。当采用机械方法进行构件变形矫正时,环境温度应不低于-12%%dC。当采用加热方法进行矫正时,加热要缓慢,加热温度严禁超过900%%dC,以防材质过烧。加热矫正后,应自然冷却。

8.构件出厂前应进行预装配检查。

9.不同厚度及宽度的材料对接时,应符合《建筑钢结构焊接规程》的规定。

10.本工程制作、安装及验收应符合《门式刚架轻型房屋钢结构设计规程》(CECS102:2002)、 《门式刚架轻型房屋钢构件》(JG 144-2002)、《冷弯薄壁型钢结构技术规范》(GB50018-2002)、《钢结构工程施工质量验收规范》(GB502052001)、 《钢结构焊接规范》(GB50661-2011)的规定。焊缝探伤其内部缺陷应符合《钢焊缝手工超声波探伤方法和探伤结果分级》(GB11345)和《钢结构工程施工质量验收规范》(GB50205-2001)、《钢熔化焊对接接头射线照相和质量分级》(GB3323)的规定。厚度小于8mm钢材的对接焊缝,应采用X射线探伤确定焊缝质量等级。

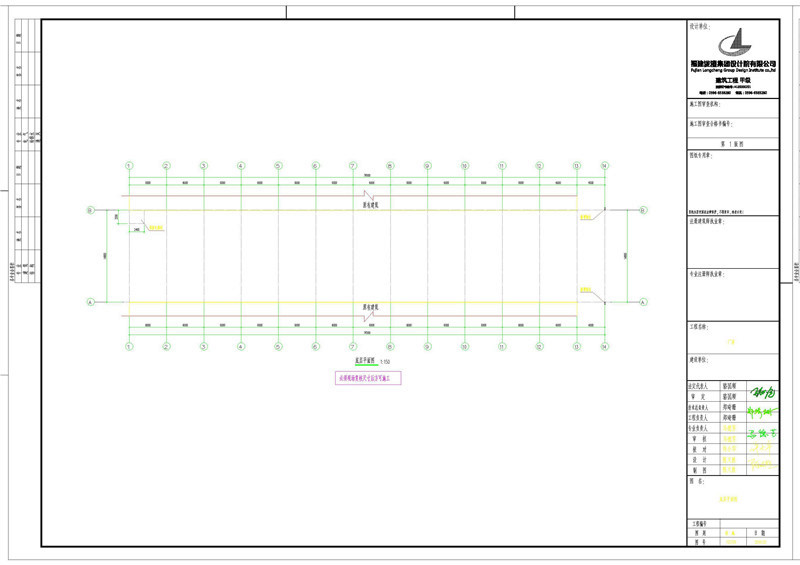

底层平面图的长宽为76.5m和14.8m,图中每隔6m打一根立柱,右侧新增了两根钢柱。

在屋顶的上下两侧有天沟托架布置图,天沟上有硂结构,共4M16化学螺栓与原有硂结构连接。

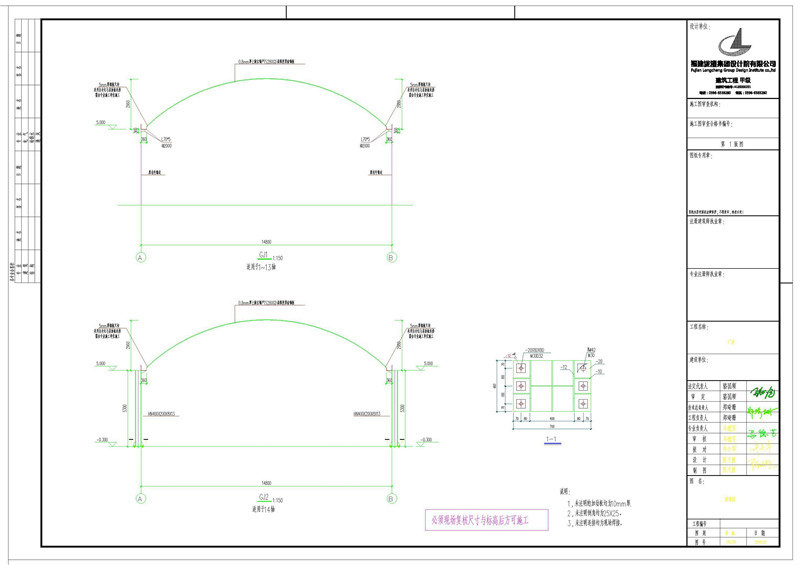

厚钢板5mm天沟采用自攻钉与屋面板连接,上面拱形屋顶的瓦片是上海宝钢的0.8mm厚TS280GD高强度彩涂钢板,跨度为14.8m,拱高2.96m。

拱形屋顶的安装方便快捷,施工周期短,适用于各行各业,欢迎大家来咨询!
