这是广东佛山某厂家安装拱形屋顶的施工图纸，今天杰达钢构的技术员胡子豪先生给大家讲解一下。

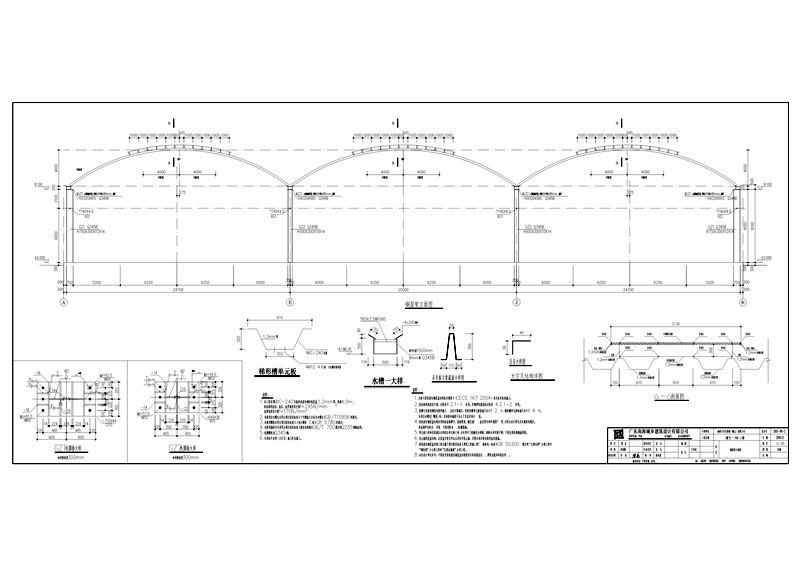

首先这是一张三连跨的拱形屋顶的施工图，三连跨的跨度从左到右依次是24.7米，25米，24.7米，拱形屋顶的高度为12.1米。

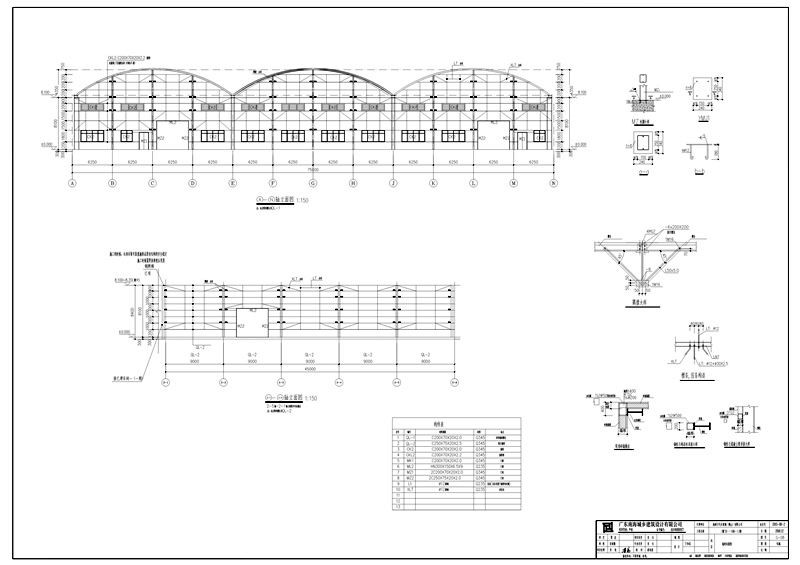

这是一张强梁布置平面图，总体来看有十个排风扇和十个窗户以及两个大门两个小门，每个窗户之间的距离为6.25米，每个拱形屋顶都有三个钢柱支撑，三连跨的排水都在天沟上，中间两个天沟的排水槽是打在钢柱上的。

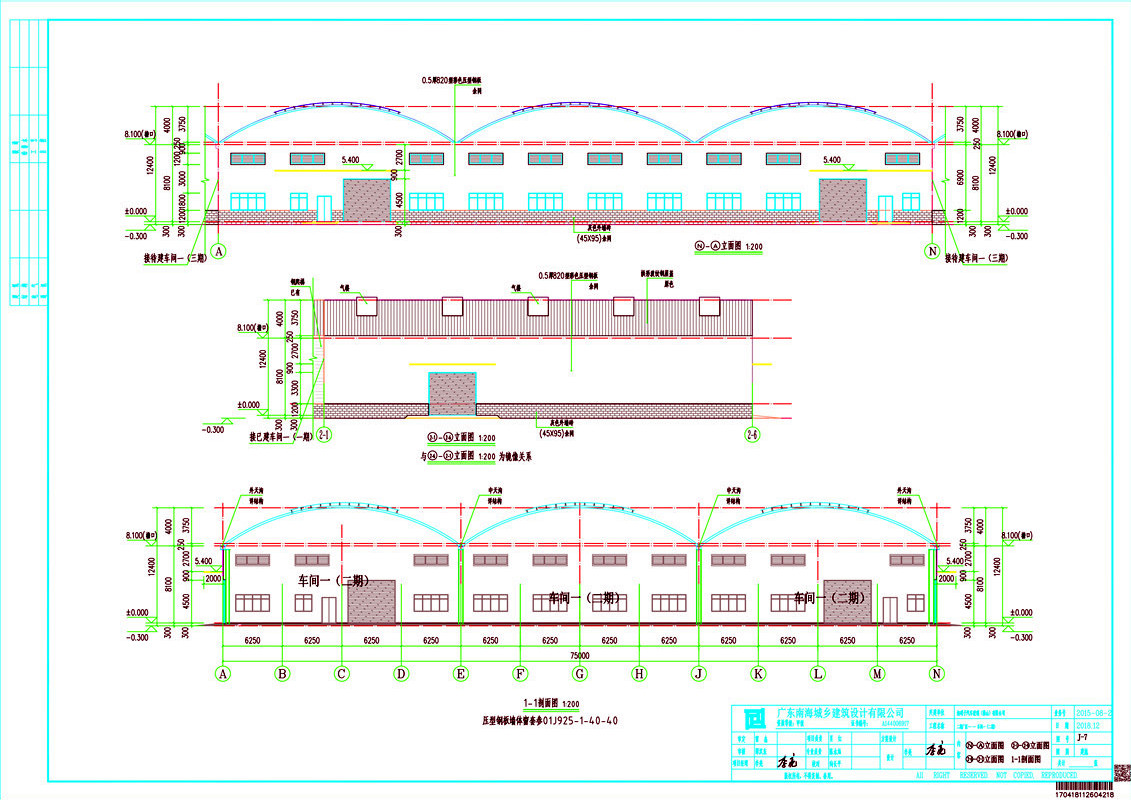

这家厂房用的是0.5厚820型彩色压型钢板，拱高12.4米，中间有两个内天沟，外面有两个外天沟，天沟焊接在中间两个立柱上，厂房的外围是用的灰色外墙砖，厂房的左侧有一爬梯，方便爬上去。
有类似的拱形屋顶或者拱形屋面的安装或者制作请联系我们！
