河南周口沈丘某粮库安装拱形屋顶图纸

关于拱形屋顶的图纸想必大家在我们网站也是看了许多，今天杰达钢构技术员胡子豪先生带大家看一下这来自河南周口沈丘某粮库安装拱形屋顶图纸。

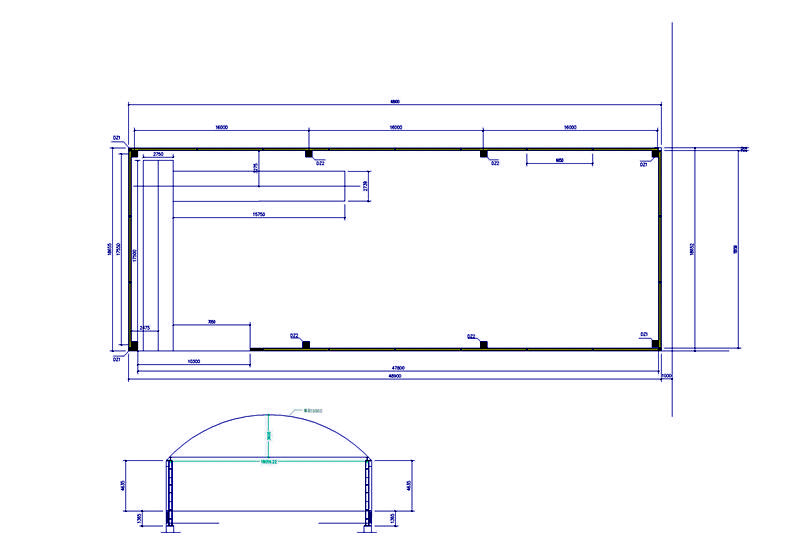

首先这是一张拱形屋顶的图纸，上面是俯视图，下面是剖视图。

长度为48.9米，宽度为18.655米。每隔16米打一根立柱，拱形屋顶的弧长为19.86米。

拱高3.6米，跨度18米跨。

H钢的长度16米，宽度为0.5米。

H钢每隔2米为1个，总共8个。

给大家科普一下H钢的作用：

H型钢的翼缘内外侧平行或接近于平行，翼缘端部呈直角，因此而得名平行翼缘工字钢。H型钢的腹板厚度比腹板同样高的普通工字钢小，翼缘宽度比腹板同样高的普通工字钢大，因此又得名宽缘工字钢。由形状所决定，H型钢的截面模数、惯性矩及相应的强度均明显优于同样单重的普通工字钢。用在不同要求的金属结构中，不论是承受弯曲力矩、压力负荷、偏心负荷都显示出它的优越性能，可较普通工字钢大大提高承载能力，节约金属10%～40%。H型钢的翼缘宽、腹板薄、规格多、使用灵活，用于各种桁架结构中可节约金属15%～20%。由于其翼缘内外侧平行，缘端呈直角，便于拼装组合成各种构件，从而可节约焊接、铆接工作量25%左右，能大大加快工程的建设速度，缩短工期。

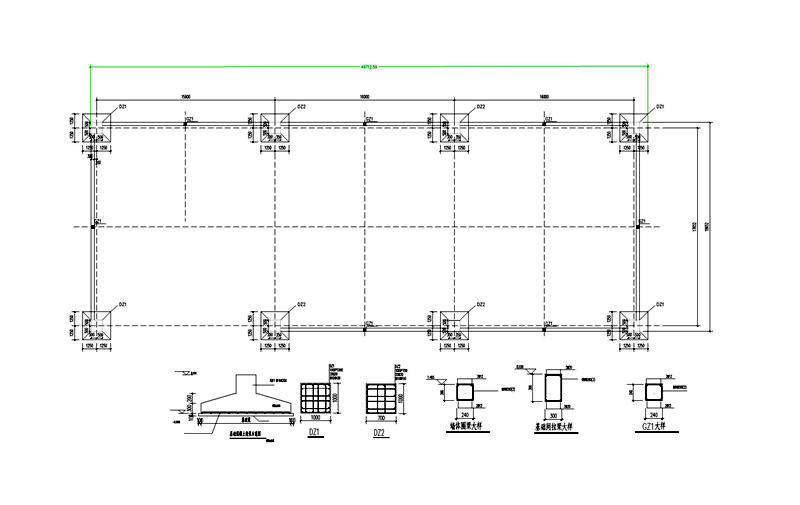

这是八根钢柱，每根钢柱间隔15.9米，基础混凝土浇筑示意图为左下角的，混凝土垫层300和200。

关于拱形屋顶的图纸就是这样子的，有需要安装拱形屋顶的老板联系我们！
