湖南郴州机场安装拱形屋顶施工图

这里是杰达钢构技术员胡子豪先生带大家来看一下湖南郴州机场安装拱形屋顶施工图。

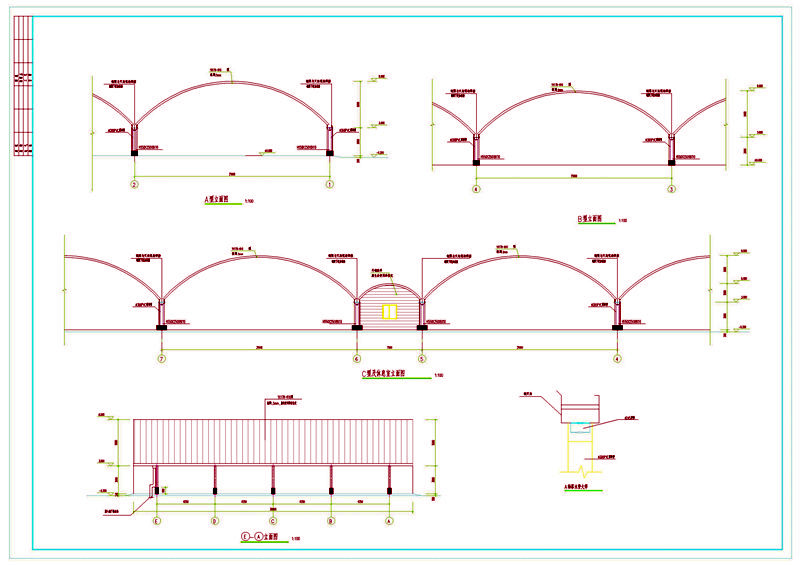

这是A型立面图和B型立面图，在机场板厚必须要1.5mm厚才行。

钢梁与天沟焊接，钢梁下设置加劲肋。天沟的中间还加了落水管。

拱形屋顶的跨度为21米跨，拱高8米。

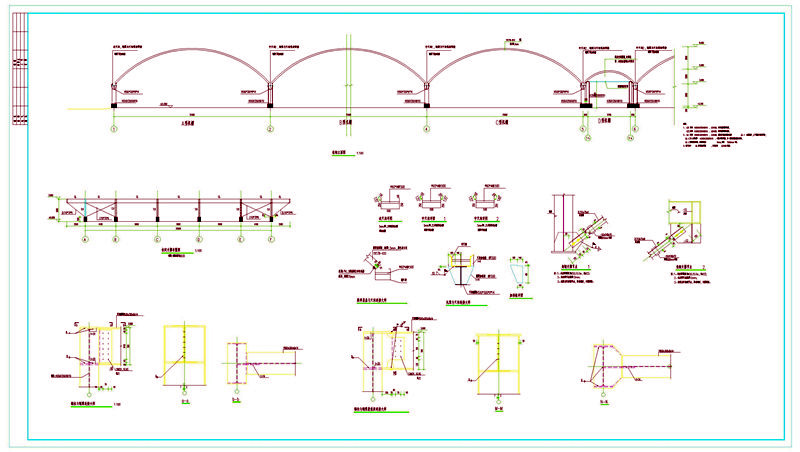

如图所示是三个机型的机棚，两个边天沟和两个中天沟。边天沟5mmh厚1.2米折成水槽，内天沟5mm厚1.25米折成水槽。

每隔5.6米设置一个立柱，角钢和拱形屋顶的板焊接在天沟内。

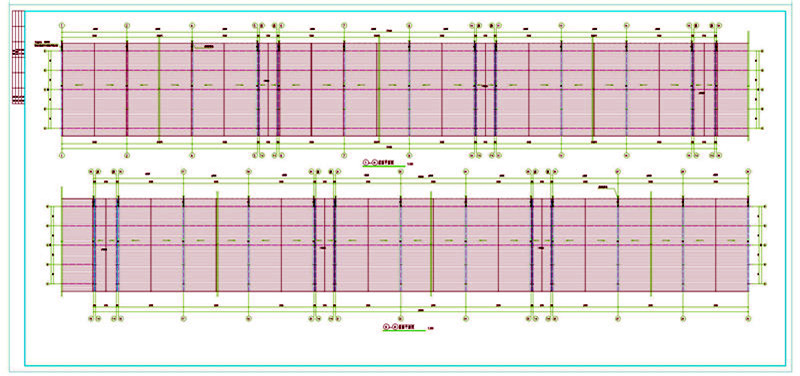

屋顶立面图，全长266米，在这座建筑的顶部，采用了极富创意的设计并配置了两个舒适的休息室，这使得建筑的实用性达到了极致。这两个休息室不仅可以提供人们休息的场所，同时也保证了建筑的通透性和空气流通性，大大提高了这座建筑的舒适度。

如果你也有需要拱形屋顶的建筑可以联系我们！
