江西上饶车库拱形屋顶拆除翻新安装图

拱形屋顶厂家 2023-03-19 12:15:19 图纸图集 596 ℃ 0 评论

这是一张江西上饶车库拱形屋顶拆除换新图纸，拆除换新就是先将旧的拆除，然后将新的安装上去。杰达钢构技术员胡子豪很荣幸为大家解析这个图纸。

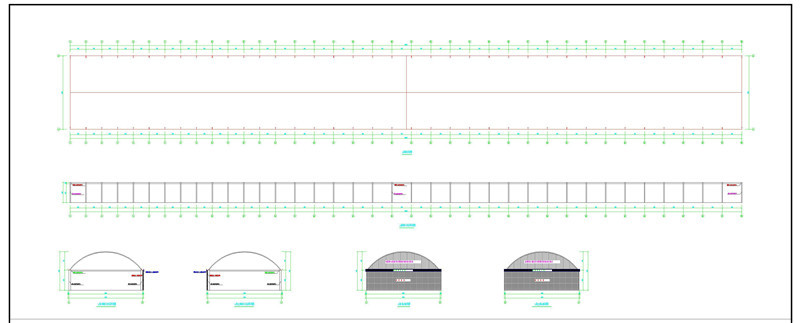

本份图纸中可以看出，下部结构为钢管桁架结构，不仅钢柱是桁架，横梁同样采用的是钢管桁架，屋顶采用的是拱形波纹钢屋盖结构。

在本份图纸中，我们可以看到他的跨度是11米，长度是165米，建筑面积是1815平方米。

因为本次施工的拱形波纹钢屋盖跨度是11米，所以我们做的拱高是1/5，即为2.2米，板材厚度为1.0mm，板材厂家为上海宝钢。

下面我们来看一下本份图纸的详细内容。

下图是该拱形屋顶建筑的立面图，从下图可以看到本结构下部为管桁架结构，高度大约为2.2米。

并且可以看到拱形高度为2.2米，而且可以看到拱形屋顶部分标注了由专业厂家设计制作安装。

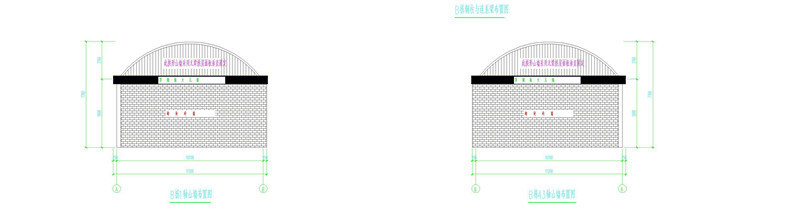

山墙端后面有围墙，而这道围墙的上部以及后外围都用上了彩钢板女儿墙进行装饰。

这种设计不仅起到了美化墙体的作用，也可以提高墙面的防水性能，保护建筑物的结构安全。

同时，在细节设计上，女儿墙上使用了别致的图案，与围墙搭配起来显得更加完美协调。这种彩钢板女儿墙的材料也具有很高的耐久性和防腐蚀性能，可以为建筑物提供长久的保护。

整个设计不仅考虑了实用性和美观性，还非常注重细节和耐用性的考虑，是一项优秀的建筑设计方案。

跨度为11米跨。

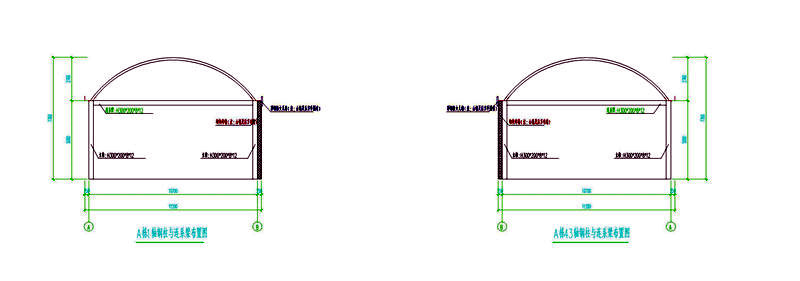

以上是钢柱与联系梁布置图，根据图示可知，该工程中每隔4.8米设置一根钢柱，总长度为165米。这是一项设计精良、高效节能的建筑结构方案，既能够确保建筑物在安全性和稳定性方面达到标准要求，同时也能够最大程度地节约材料成本和施工时间。

在这项方案中，采用了钢柱与联系梁相结合的布置方式，这能够有效地分散建筑物的重量和荷载，从而保证建筑物在承受力方面的均衡和稳定。而四点八米的钢柱间距是经过详细计算和实践验证的最佳距离，以保证整个建筑结构的均衡性和稳定性。
