山东济南料场安装拱形屋顶施工图

拱形屋顶厂家 2023-03-19 16:46:23 图纸图集 579 ℃ 0 评论

今天带大家了解一下山东济南料场安装拱形屋顶施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于山东济南。

本份图纸下部结构是挡墙的钢板，上部结构采用了拱形屋顶结构。

本次拱形屋顶施工的建筑，跨度是30米，长度是122米，面积是：3660平方米，我们杰达钢构施工人员大约需要12天即可完成施工。

本次施工的跨度是30米，拱高为6米，矢跨比为0.2，使用的板材厚度为1.3mm厚海蓝色拱形波纹钢屋盖，厂家为：上海宝钢。

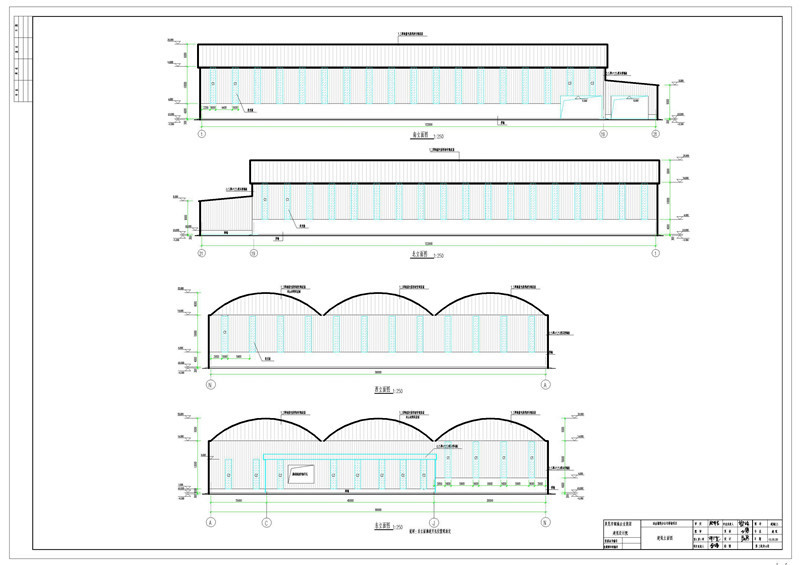

这是拱形屋顶的四个方位的立面图，从东西方位可以看出拱形屋顶的跨度，从南北立视图可以得出厂房的长度。

而在厂房的墙壁上有多条采光带，采光带的下面有挡墙。

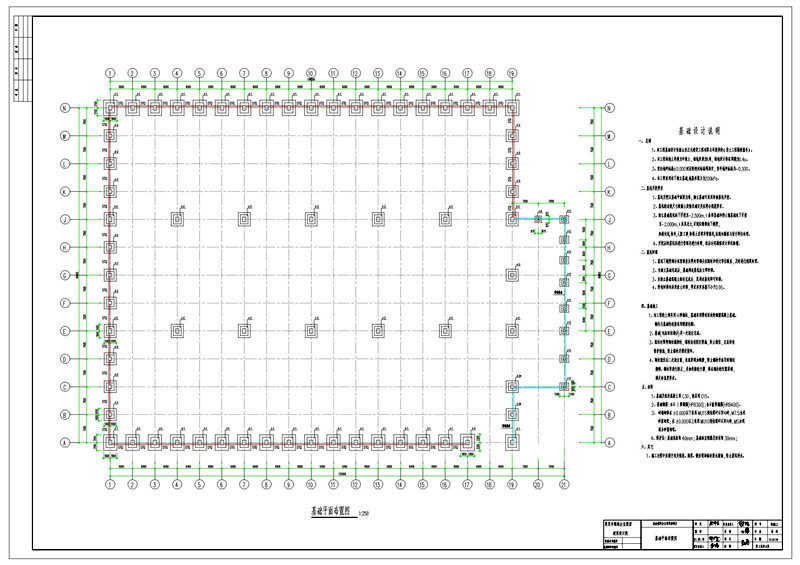

这是基础平面布置图，先给大家看一下基坑的开挖要求：

1、基坑开挖以基础平面图为准,独立基础可采用单独基坑开挖。

2、基坑的边坡尺寸根据土质情况确定并应符合规范要求。

3、独立基础基坑向下开挖至-2.500m,(条形基础和挡土墙基础向下开挖至-2.000m,)应见老土,否则应继续向下超挖,如遇坟坑,枯井,人防工事,软弱土层等异常情况,应通知勘察与设计单位处理。

4、开挖后的基坑应进行普探并进行处理,然后会同勘察设计单位验槽。

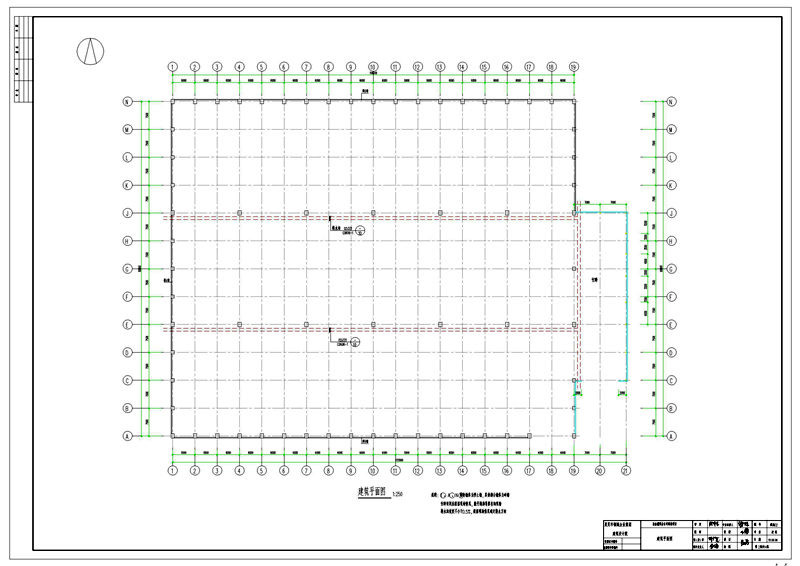

它在中间还设置了两条排水沟。这张图片展现出的是一个长度为122米的挡墙，而每隔6米就会有一根立柱作为补充支撑。

这一幅图形的细节非常丰富，不仅仅是展现墙和柱子的距离，更重要的是它为我们展现了一个完整的建筑结构。

这种结构设计能够帮助我们在不同的环境下，更有效地进行排水和建设。同时，这个设计还能够保持建筑的稳定性和持久性，保护我们的投资安全。

总之，这张图片是一个非常重要的建筑设计案例，对于建筑师来说是一个很好的参考资料，对于我们每个人来说，也能够提供很好的建筑学知识。

上面就是关于山东济南料场安装拱形屋顶施工图纸的全部内容了，您有任何评价或者建议可以评论/联系我们。
