山东日照某厂家料棚安装拱形屋顶施工图

拱形屋顶厂家 2023-03-19 18:21:20 图纸图集 556 ℃ 0 评论

今天带大家了解一下山东日照某厂家料棚安装拱形屋顶施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于山东日照。

本份图纸下部结构是混凝土钢柱，上部结构采用了钢桁架结构。

本次施工的建筑是料棚，跨度是20m，长度是48m，面积是：960平方米，我们杰达钢构施工人员大约需要3天即可完成施工。（拱形屋顶的施工速度非常快）

本次施工的跨度是20m，拱高为5米，矢跨比为0.25，使用的板材厚度为1.0，厂家为：上海宝钢。

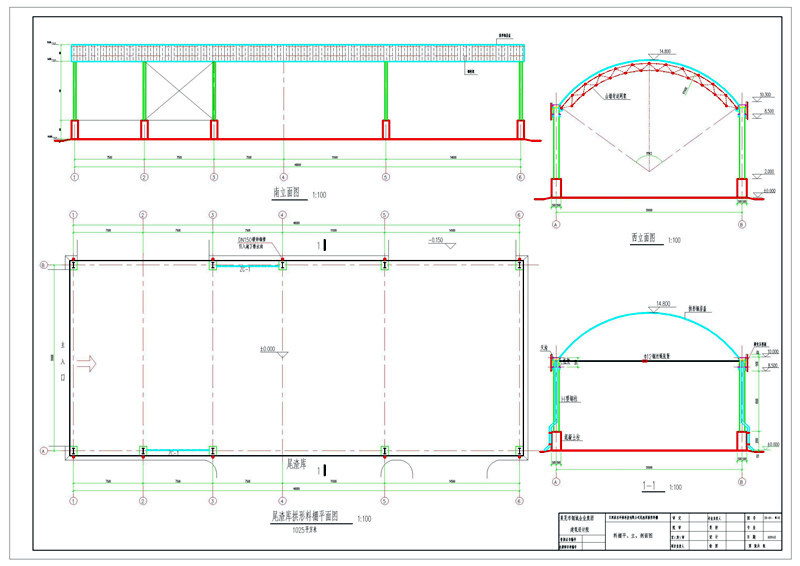

这是拱形屋顶的三张立面图和一张平面图，山墙端使用了封边网架。

天沟端装了桁架，有两米的混凝土柱和6米5的钢柱。

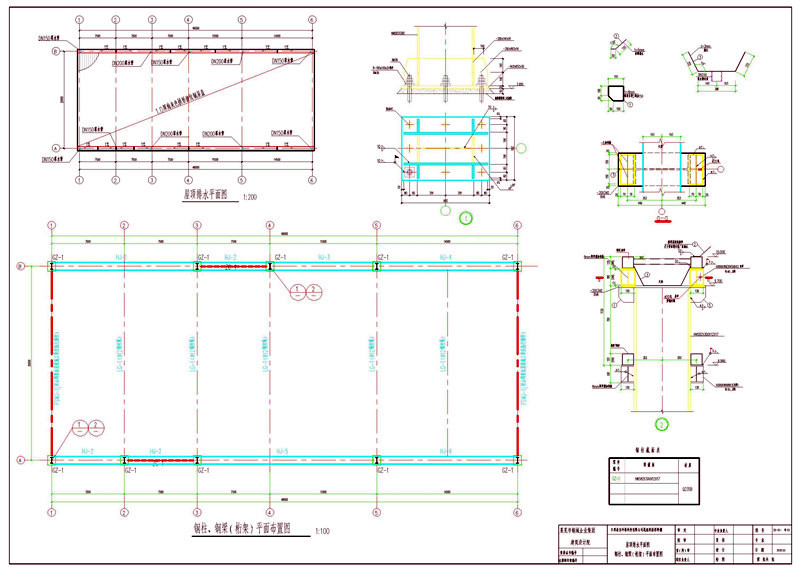

从这张图上可以看出屋顶排水为左上角口，而屋顶采用的是1.0厚海灰色拱形波纹钢屋盖，每处安装一个落水管。

每隔7.5米拉一条钢绳，上面用钢绳固定住。

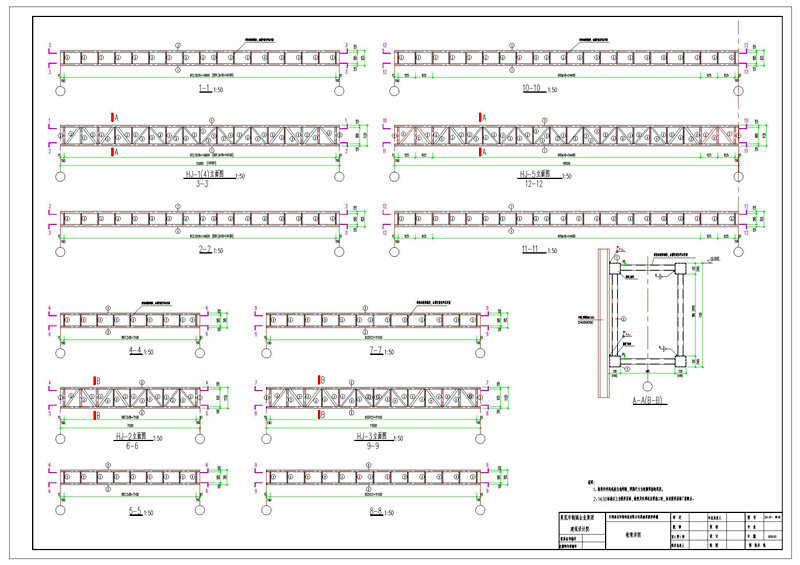

关于桁架的说明：

1、桁架杆件间连接为角焊缝,焊脚尺寸为较薄焊接的厚度。

2、14.00标高以上为拱形屋面,桁架及四周连系梁施工时,应有拱形屋面厂家配合。

上面就是关于山东日照某厂家料棚安装拱形屋顶施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
