山东济宁某煤业公司安装拱形屋顶施工图

拱形屋顶厂家 2023-03-20 11:06:42 图纸图集 591 ℃ 0 评论

今天带大家了解一下山东济宁某煤业公司安装拱形屋顶施工图纸,下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于山东省济宁市微山县付村。

本份图纸下部结构是钢结构和混凝土,上部结构采用了拱形屋顶结构。

本次施工的建筑洗混封闭工厂,跨度是10.7米,长度是54.2米,面积是:580平方米,我们杰达钢构施工人员大约需要天即可完成施工。(拱形屋顶的施工速度非常快)

本次施工的跨度10.7米,拱高为4.3米,矢跨比为0.4,使用的板材厚度为1.3mm,厂家为:上海宝钢。

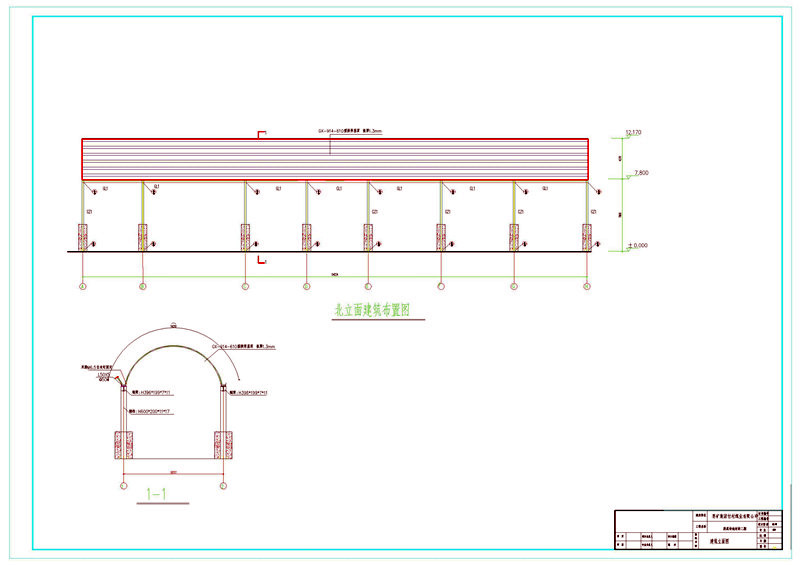

拱形屋顶的北立面建筑布置图,下部为混凝土浇筑钢柱,钢柱的高度为7.8米。

这就是使用的材料,GX-914-610型拱形屋顶板厚1.3mm。

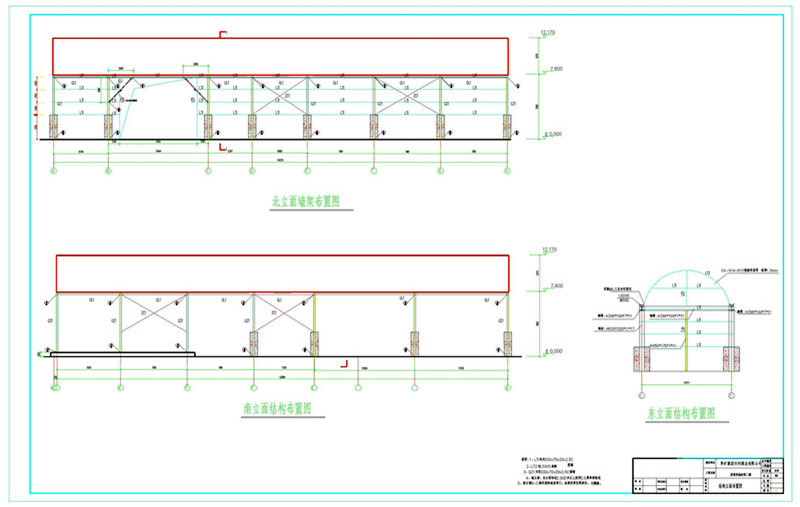

这是墙架布置图,钢柱上面焊接了钢梁。

将波纹钢屋盖和天沟双排M6.5自攻钉固定。

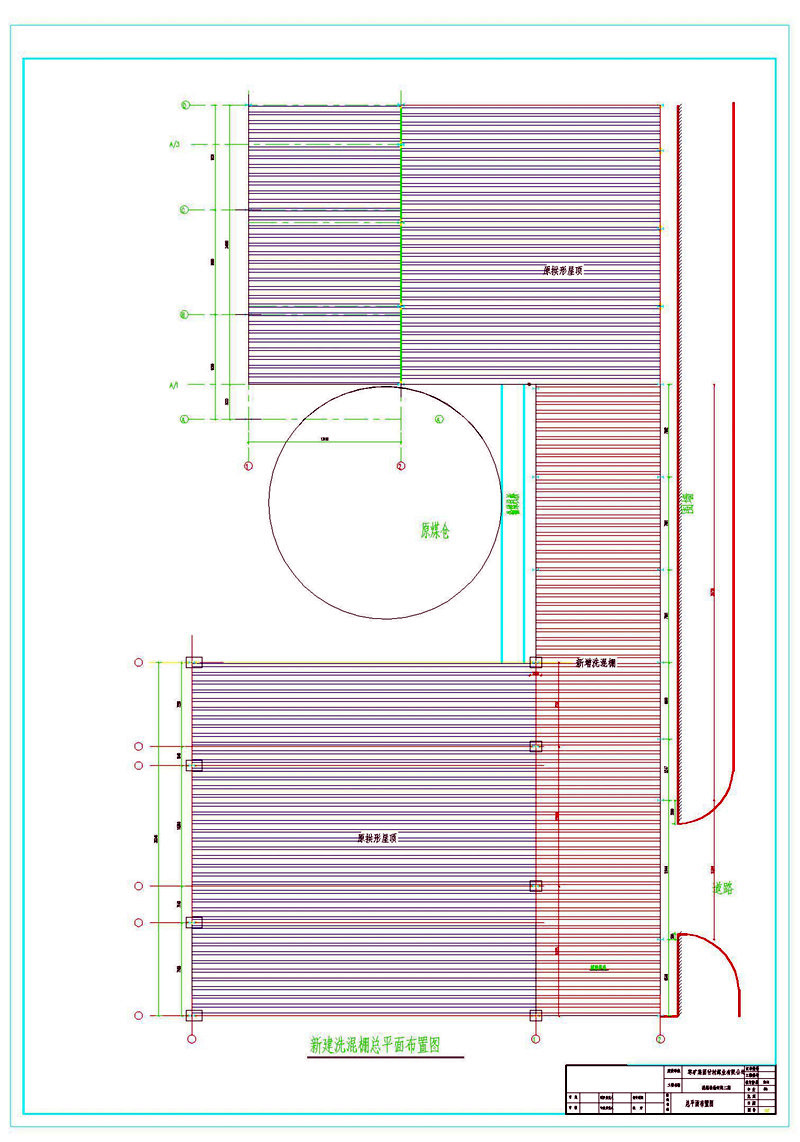

这就是总平面布置图,大家看一下就好这不是拱形屋顶的细图。

上面就是关于山东济宁某煤业公司安装拱形屋顶施工图纸的全部内容了,您有任何建议或者疑问都可以评论或者联系我们。
