今天带大家了解一下山西晋中某煤气公司安装拱形屋顶施工图纸,下面就由杰达钢构技术员胡子豪为大家讲解一下。
本份图纸施工地点位于山西晋中。
本份图纸下部结构是钢柱,上部结构采用了拱形屋顶结构。
本次施工的建筑焦炉机测封闭项目,跨度是24米,长度是74米,面积是1776平方米:,我们杰达钢构施工人员大约需要6天即可完成施工。(拱形屋顶的施工速度非常快)
本次施工的跨度是24米,拱高为4.8米,矢跨比为0.2,使用的板材厚度为1.0,厂家为:上海宝钢。
拱形屋顶的剖面图,一侧焊接了牛腿,左右两侧都有6mm厚钢板天沟。
钢柱用的材料是HN500X200Q345。钢柱的高度为14.72米。

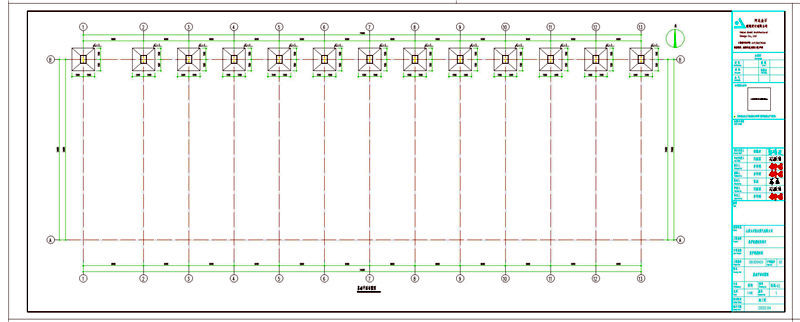

基础平面布置图,上面的一排是钢柱的柱脚,柱脚的基础说明:
基础说明:
1、基础开槽后要进行验槽, 若发现不良地段(如枯井、古墓、暗沟、洞穴等),经勘察、设计、施工、建设单位 共同研究处理后,方可进行下道工序的施工。
2.本工程暂无地勘报告,基础作用在老土层上,地基承载力特征值按130Kpa设计,基础承载力需满足≥130Kpa,施工前应补勘,并交接无误后方可施工。
3、混凝土强度等级:垫层 C15,独立基础及条基 C30。钢筋:HRB400(%%132)。
4、基础施工时密切配合水、暖、电各专业图纸,预留基础洞,预埋管。
5、基础施工完毕应尽快回填基坑,不允许长期暴露,基坑回填前必须排除积水,清除浮土和杂物,然后采用三七灰土在基础四周均匀回填,分层夯实,要求回填土干容重1.55g/cm3,压实系数0.95。
6、基底宽度 B如果大于2500时底板主配筋可按 0.9B交错放置。
7、有关抗震节点:外围护墙与钢柱的拉接、外围护墙圈梁与钢柱的拉接,外围护墙构造柱与钢柱、钢梁的拉接均应参照图集《11G329》的做法进行施工。
8、独立基础表示方法详见16G101-3.
9. 本工程%%P0.000绝对标高见建筑。

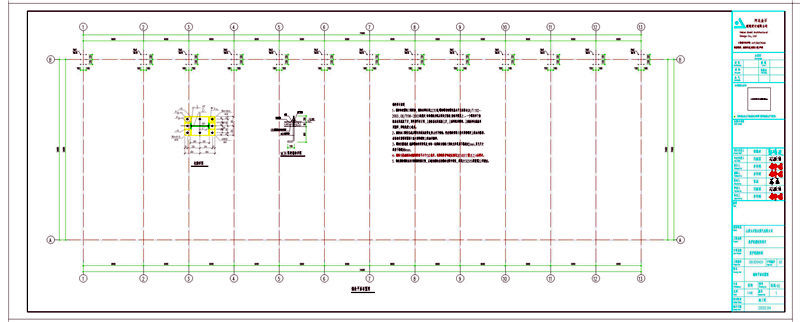

这是锚栓的布置图,还有预埋锚栓的详细图,如下是锚栓设计说明:
锚栓设计说明:
1、锚栓每组需配三帽两垫,锚栓材料采用Q235钢,螺栓螺母的螺纹基本尺寸应符合GB/T 192-2003,GB/T196-2003的规定.每组锚栓并配以两块方垫板.垫板详图见上 。一个螺母和下垫板放在柱底板下方,用作调节柱子用,上垫板盖在柱底板上方,上面再配双螺母。上垫板和柱底板采用围焊,焊缝高度10毫米。
2、锚栓加工制作完成后螺纹表面应涂黄油,防止丝牙锈蚀。但在锚栓埋设之前必须将螺杆上的油污擦净。在结构安装螺母紧固之前必须将螺纹上的油污擦净。
3、螺栓位置偏差:地脚螺栓的埋设误差,对每一柱脚而言锚栓之间的允许误差不得超过2mm.其它尺寸误差不得超过4mm.
4、锚栓与基础短柱边缘的距离不小于150毫米。柱脚的防护构造应满足GB50017第18.2.4条要求。
5. 钢柱脚的锚栓应采用刚强的固定架,以避免锚栓在浇灌砼过程中移位,参见01SG519图集第33页做法。
上面就是关于山西晋中某煤气公司安装拱形屋顶施工图纸的全部内容了,您有任何建议或者疑问都可以评论或者联系我们。
