浙江慈溪粮库安装拱形屋顶施工图

拱形屋顶厂家 2023-03-22 09:28:09 图纸图集 642 ℃ 0 评论

今天带大家了解一下浙江慈溪粮库安装拱形屋顶施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于浙江慈溪。

本份图纸下部结构是混凝土，上部结构采用了金属薄壁结构。

本次施工的建筑为粮库上安装拱形屋顶有两个跨度，大的跨度是21米，长度是28米，面积是：588平方米。

小的跨度是8米，长度是12米，面积是：92平方米，总面积为680平方米。

我们杰达钢构施工人员大约需要天3即可完成施工。

本次施工的跨度是21和8米，拱高为米4.2米和2.1米，矢跨比为0.2和0.26，使用的板材厚度为1.0mm，厂家为：上海宝钢。

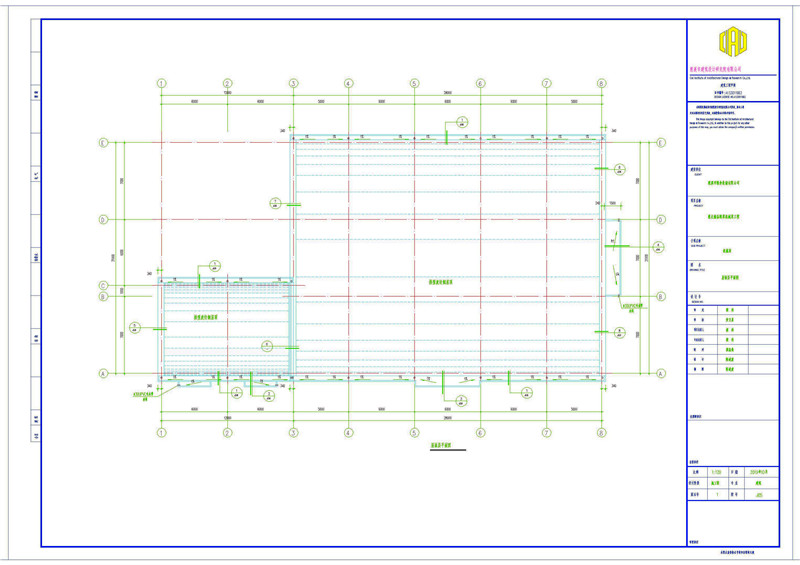

这就是屋面平面图，屋面工程的要求：

1.本工程屋面防水等级为2级,采用一道防水设防,做法见材料做法表。

2.卷材防水屋面基层在突出屋面结构(如女儿墙、立墙等)的连接处以及基层的阳角、阴角形状变化处(如落水口、檐沟等),均应增设一层卷材附加层,并做成圆弧,两端距转角不小于250mm(除标明外)。

3.拱形波纹钢屋盖材料选用热镀锌彩涂板TS350GD+Z,强度设计值295MPa,镀锌量为180g/m涂层厚度为20um;耐盐雾性能为500h,板厚均为1.0mm,拱形波纹钢屋盖板型YT6118型。

4.本工程拱形波纹钢屋面坡度为1:2.5。

5.屋面防水层应采用合格产品,施工时严格按照国家规范及厂家技术要求进行施工。

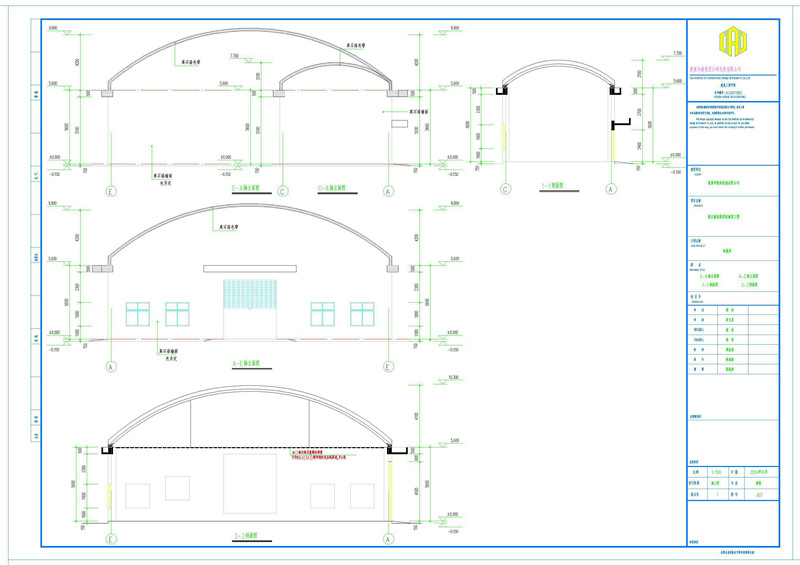

拱形屋顶的轴立视图，拱形屋顶的外面是真石漆色带，墙面为真石漆墙面。

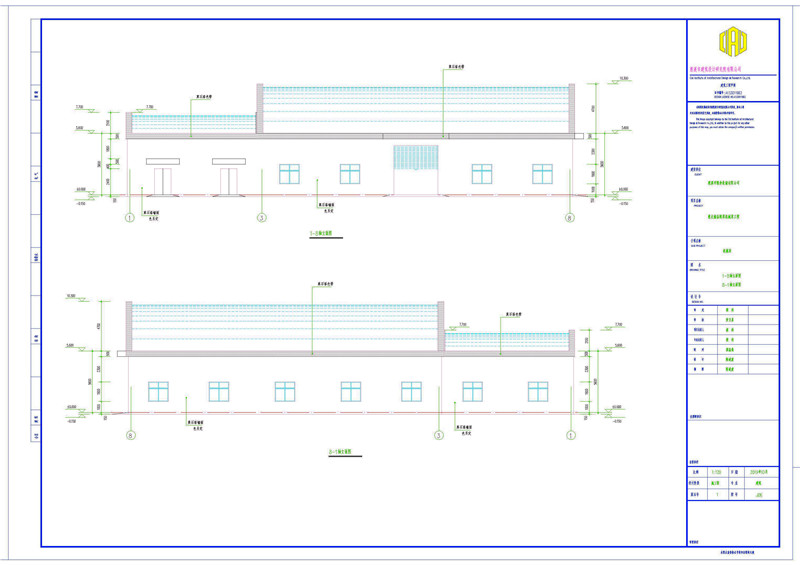

正面开了一个大门和两个小门和四个窗户。

这个面开了一个大门和四个窗户，13钢丝绳花篮螺栓预紧中设8.6(1X3)镀锌钢绞线拉绳两道,共4根。

波纹钢屋盖和角钢用栓接在一起。待屋盖安装完后由土建单位用C20细石混凝土填实并作防水处理

上面就是关于浙江慈溪粮库安装拱形屋顶施工图纸全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
