今天带大家了解一下广东广州某车库安装拱形屋顶施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于广东广州。

本份图纸下部结构是，上部结构采用了结构。

本次施工的建筑，跨度是16米，长度是34米，面积是：544平方米，我们杰达钢构施工人员大约需要2天即可完成施工。

本次施工的跨度是16米，拱高为米3.6，矢跨比为0.225，使用的板材厚度为1.0mm，厂家为：上海宝钢。

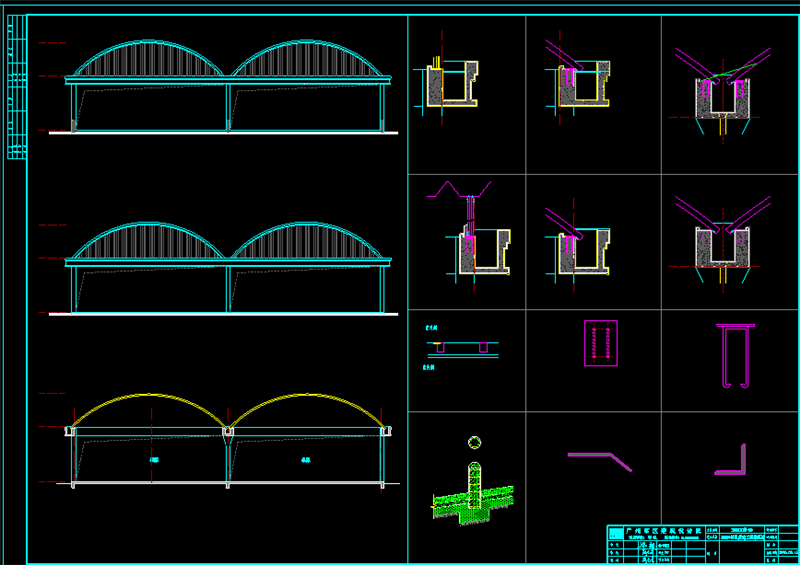

这是拱形屋顶的剖视图，很明显的双连跨，中间的天沟下面有预埋件，和拱形屋顶的两边焊接住。

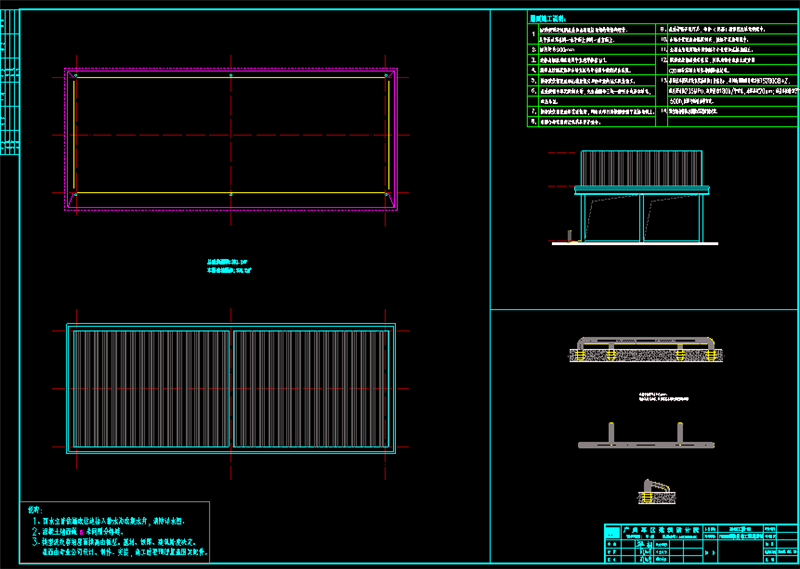

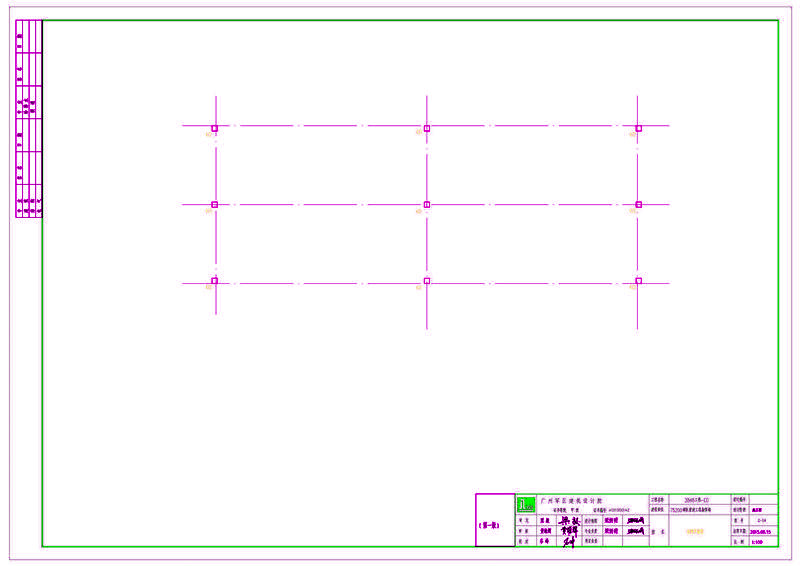

这是基础布置图，施工说明：

M1为拱形波纹钢屋盖和山墙连接角钢的焊接预埋件。

1、其平面必须在同一水平面上和同一垂直面上。

2、M1间距为900mm。

3、连接角钢采用贴角焊平直地焊接在M1上。

5、拱形波纹钢屋盖和山墙直板必须由专业的施工队伍施工。

6、屋盖拱板小单元板制成后,先在地面每三块一组咬合成基本单元,强度设计值235MPa,镀锌量为180b/平方米,涂层厚度20um;

7、拱形波纹钢屋盖吊装就位后,用自攻螺钉将拱脚栓接于连接角钢上。

8、每两个单元用封边机将其紧紧咬合。

9、屋盖若需安装灯具,吊件 (配套)应预埋在单元板缝中。

10、山墙小檐板由金属板制成,栓接于屋盖端板中。

11、金属山墙板两端分别栓接于小檐板和连接角钢上。

12、拱形波纹钢屋盖验收后,其拱角部分应由土建方用4、拱形波纹钢屋盖和山墙直板必须采用专业的设备成型。C20细石混凝土填实并做防水处理。

13、屋面采用拱形波纹钢屋盖结构(普蓝色),材料选用热镀锌彩涂板TS280GB+Z,500h,耐盐雾性能为m%%172m%%172然后吊装。板厚与板型由甲方定。

14、预埋钢构件防腐做除绣及防腐处理。

说明:

1、雨水立管依墙或柱边接入排水沟或集水井,消防详水图。

2、混凝土地面做米间隔分格缝。

3、拱型波纹彩钢屋面拱高由板型、基材、板厚、建筑跨度决定。屋面由专业公司设计、制作、安装,施工时要预埋屋盖固定配件。
