四川凉山某电站安装拱形屋顶施工图

拱形屋顶厂家 2023-03-22 14:48:55 图纸图集 955 ℃ 0 评论

今天带大家了解一下四川凉山某电站安装拱形屋顶施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于四川凉山。

本份图纸下部结构是混凝土，上部结构采用了金属薄壁结构。

本次施工的建筑是某电站安装拱形屋顶，跨度是16米，长度是70米，面积是：1120平方米，我们杰达钢构施工人员大约需要4天即可完成施工。

本次施工的跨度是16米，拱高为3.2米，矢跨比为0.2，使用的板材厚度为1.0mm，厂家为：上海宝钢。

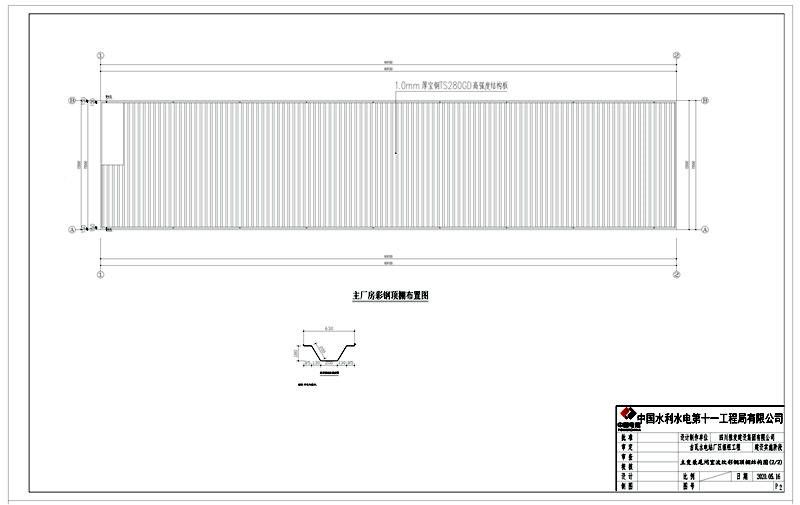

这是主厂房彩钢顶棚布置图，采用1.0mm厚宝钢TS280GD高强度结构板。

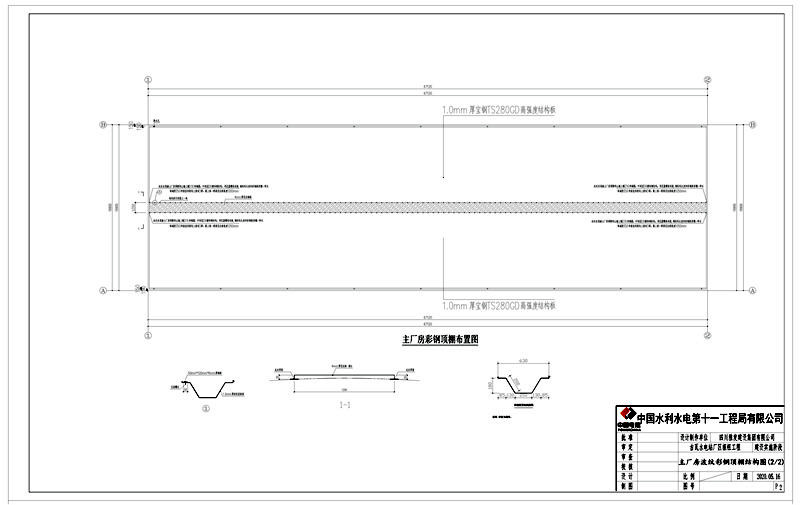

两端设置排水孔，排水槽的宽度为0.15m。

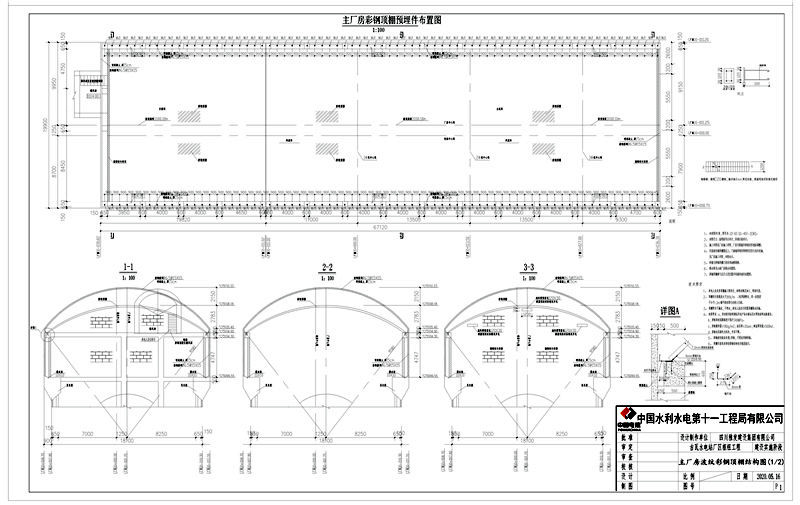

此处在混凝土厂房洞壁的山墙上植的钢筋，中间拉镀锌钢绞线，用花篮螺栓连接，钢绞线长度和彩钢板顶棚一样长。

山洞内作业，原发电站两侧的墙壁高度为13米，土建公司在其上制作了一米高的混凝土柱子，柱子上安装了300米×200×8×12工字钢，在工字钢上焊接托板。

每块拱形屋单元板的重量为一百多斤，吊车进不来我们只能用人力往上拉。

上面就是关于四川凉山某电站安装拱形屋顶施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
