福建宁德粮仓安装仓间罩棚施工图

拱形屋顶厂家 2023-03-23 10:19:17 图纸图集 788 ℃ 0 评论

今天带大家了解一下福建宁德粮仓安装拱形屋顶施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于福建宁德。

本份图纸下部结构是钢结构，上部结构采用了金属薄面结构。

本次施工的建筑粮仓安装仓间罩棚，跨度是18米，长度是84米，面积是：1512平方米，我们杰达钢构施工人员大约需要5天即可完成施工。

本次施工的跨度是18米，拱高为3.6米，矢跨比0.2为，使用的板材厚度为1.0mm，厂家为：上海宝钢。

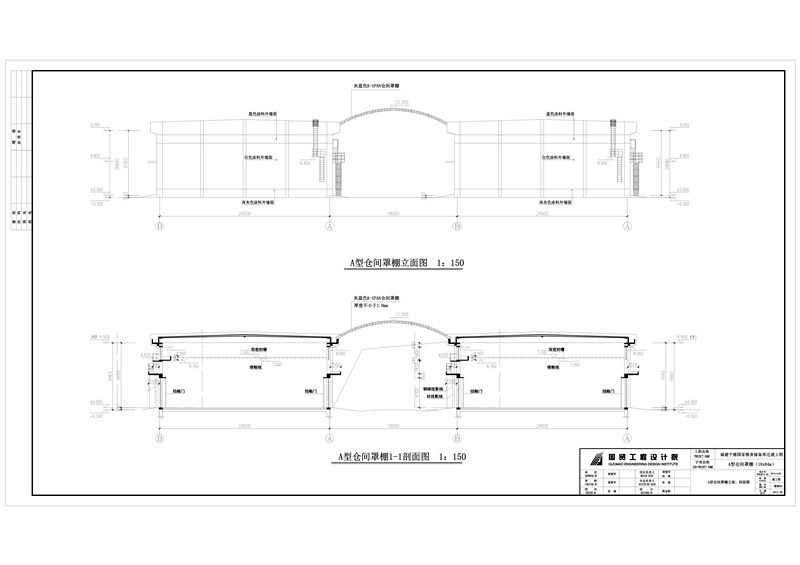

这是仓间罩棚的图片，深灰色涂料外墙下面，白色涂料外墙中面，蓝色涂料外墙上面。

灰蓝色K-SPAN仓间罩棚，两边天沟可以下雨的时候流水，很好的防雨性。

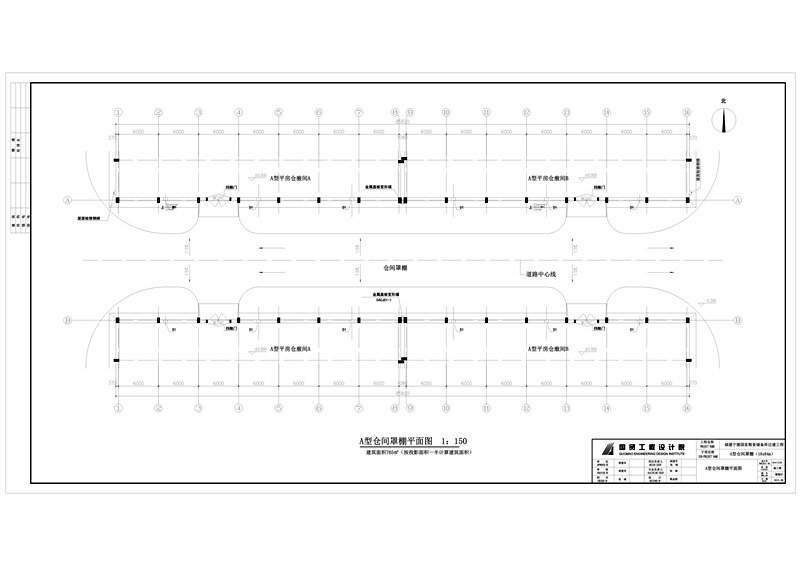

仓间罩棚平面图，四个大门，方便粮食储存与输出。

需要做除锈处理：

1)清理金属面除锈,除锈等级不应低于Sa2级

2)刷防锈漆一遍

3)满刮腻子、磨平

4)涂饰调和漆两遍（灰色）

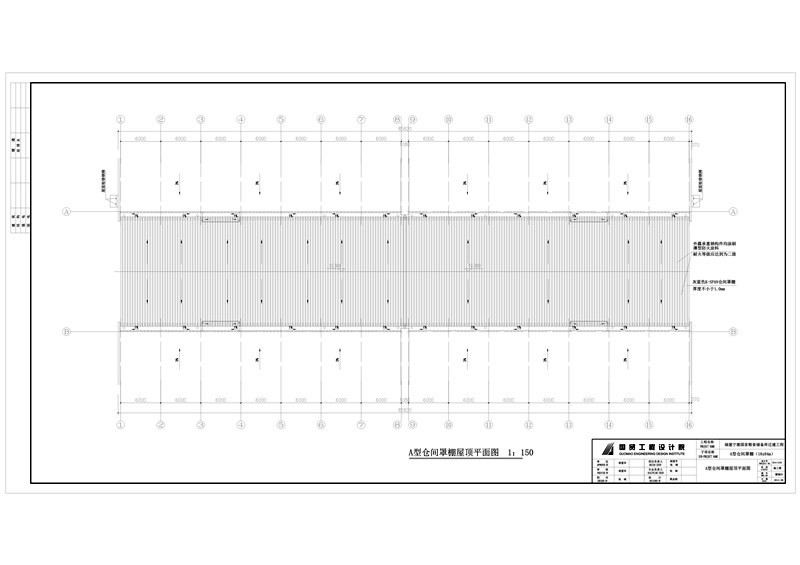

屋顶平面图，采用的材料是灰蓝色K-SPAN仓间罩棚且厚度不小于1.0mm。

外露承重钢构件均涂刷薄型防火涂料耐火等级应达到为二级。

上面就是关于福建宁德粮仓安装拱形屋顶施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
