福建泉州晋江粮库安装仓间罩棚施工图

拱形屋顶厂家 2023-03-23 10:58:31 图纸图集 641 ℃ 0 评论

今天带大家了解一下福建泉州晋江粮库安装仓间罩棚施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于福建泉州晋江。

本份图纸下部结构是钢结构，上部结构采用了金属薄壁结构。

本次施工的建筑粮仓中间安装仓间罩棚，跨度是米17，长度是60米，面积是：1020平方米，我们杰达钢构施工人员大约需要3天即可完成施工。

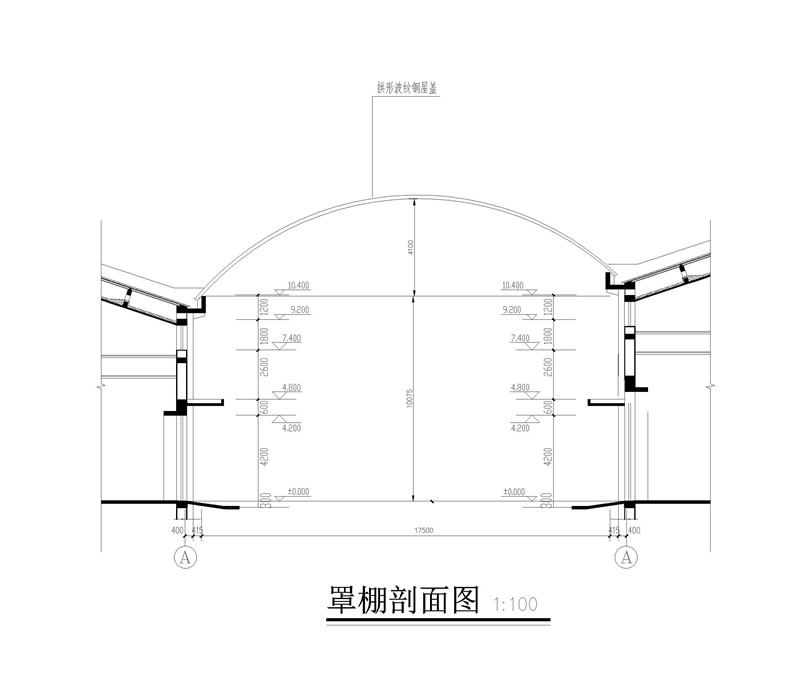

本次施工的跨度是17米，拱高为4.1米，矢跨比为0.24，使用的板材厚度为1.5mm，厂家为：上海宝钢。

拱形屋顶的形状为半圆形，钢柱的高度为10.1米。

本工程屋面采用不小于1.0厚拱形波纹钢屋盖，加工成YT6118型波形钢屋面，三个单元咬成一个组合，吊装固定于预埋件上。

拱形波纹钢屋盖上有三个彩钢带，宽度为1.6米，每隔12.6米设置一个。

采用YT6118型波形钢屋面，三片组装吊装在大梁上。

固定后防水层三道，在采用混凝土压顶。

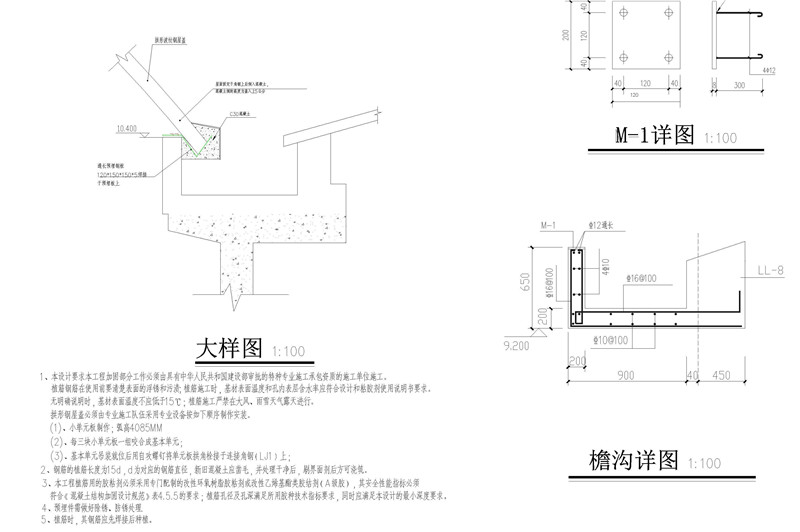

通长预埋钢板120*150*150*5焊接于预埋板上，屋面固定于角钢上后倒入混凝土，混凝土倒的高度为盖入上5公分，用C30混凝土浇盖。

上面就是关于福建泉州晋江粮库安装仓间罩棚施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
