福建永安粮仓安装仓间罩棚施工图

拱形屋顶厂家 2023-03-23 15:29:20 图纸图集 856 ℃ 0 评论

今天带大家了解一下福建永安粮仓安装仓间罩棚施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于福建永安。

本份图纸下部结构是钢结构，上部结构采用了金属薄壁结构。

本次施工的建筑为粮仓安装仓间罩棚，跨度是40米，长度是86米，面积是：3440平方米，我们杰达钢构施工人员大约需要11天即可完成施工。

本次施工的跨度是40米，拱高为4米，矢跨比为0.1，使用的板材厚度为0.8mm，厂家为：上海宝钢。

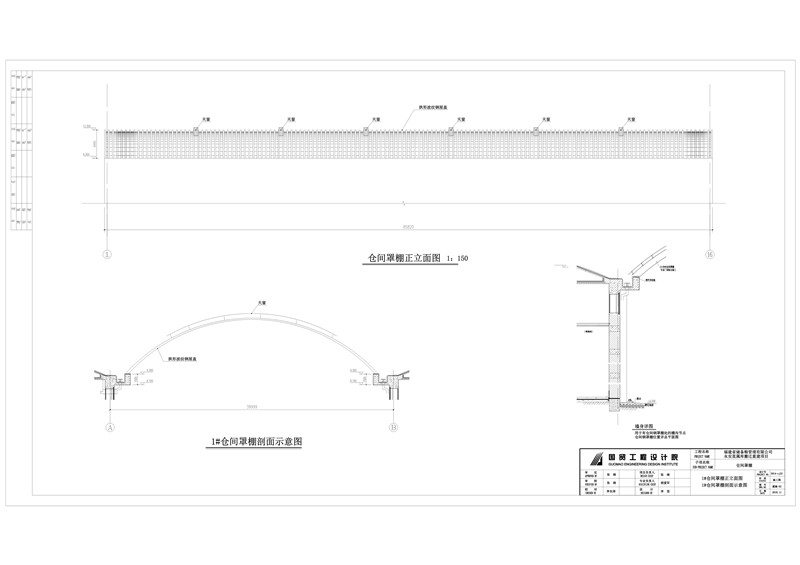

拱形屋顶的正立面图，上面开6个天窗。钢柱的高度为9.3米。

天沟上面设置预埋件，天沟宽1.5米，天沟中间设置落水管。

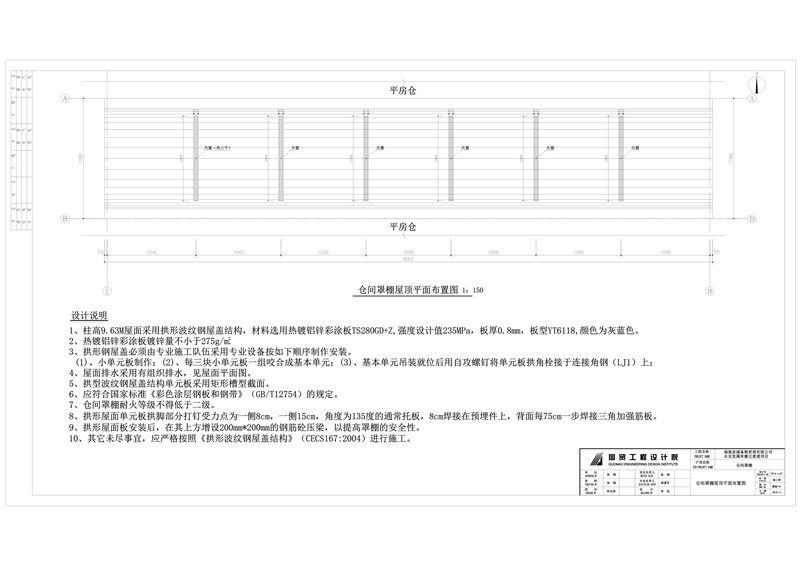

设计说明如下：

1、柱高9.63M屋面采用拱形波纹钢屋盖结构,材料选用热镀铝锌彩涂板TS280GD+Z,强度设计值235MPa,板厚0.8mm,板型YT6118,颜色为灰蓝色。

2、热镀铝锌彩涂板镀锌量不小于275g/m.

3、拱形钢屋盖必须由专业施工队伍采用专业设备按如下顺序制作安装。

(1)、小单元板制作;(2)、每三块小单元板一组咬合成基本单元;(3)、基本单元吊装就位后用自攻螺钉将单元板拱角栓接于连接角钢(LJ1)上;

4、屋面排水采用有组织排水,见屋面平面图。

5、拱型波纹钢屋盖结构单元板采用矩形槽型截面。

6、应符合国家标准《彩色涂层钢板和钢带》(GB/T12754)的规定。

7、仓间罩棚耐火等级不得低于二级。

8、拱形屋面单元板拱脚部分打钉受力点为一侧8cm,一侧15cm,角度为135度的通常托板,8cm焊接在预埋件上,背面每75cm一步焊接三角加强筋板。

9、拱形屋面板安装后,在其上方增设200mm*200mm的钢筋砼压梁,以提高罩棚的安全性。

10、其它未尽事宜,应严格按照《拱形波纹钢屋盖结构》(CECS167:2004)进行施工。

上面就是关于福建永安粮仓安装仓间罩棚施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
