江苏扬州高邮五里坝罩棚施工图

拱形屋顶厂家 2023-03-25 13:33:52 图纸图集 528 ℃ 0 评论

今天带大家了解一下江苏扬州高邮五里坝罩棚施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于江苏扬州高邮五里坝

本份图纸下部结构是钢结构，上部结构采用了金属薄壁结构。

本次施工的建筑是五里坝罩棚，跨度是18米，长度是60.4米，面积是：1087平方米，我们杰达钢构施工人员大约需要4天即可完成施工。

本次施工的跨度是18米，拱高为2.8米，矢跨比为0.15，使用的板材厚度为1.0mm，厂家为：上海宝钢。

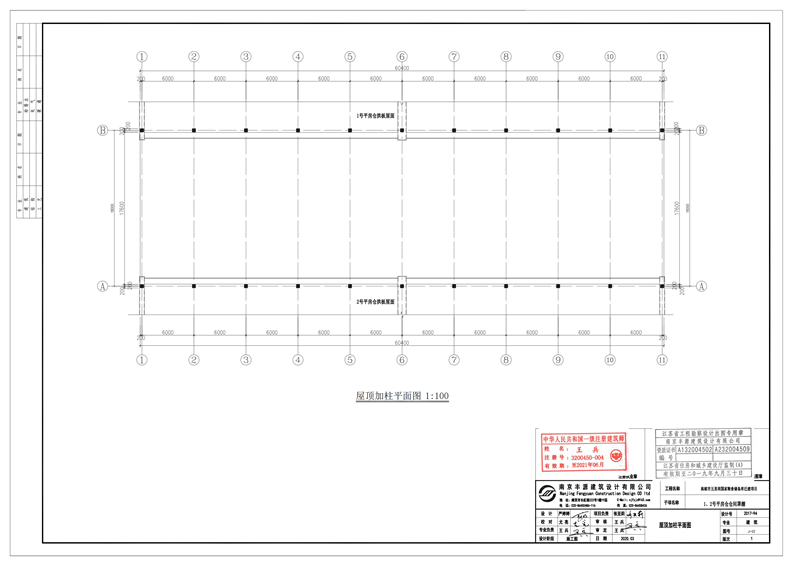

这是屋顶加柱平面图，每隔6米加一根柱子。

屋顶防水是很重要的一步：

1）本工程建筑屋面防水等级为二级，屋面防水做法见装修材料做法表。

2）凡穿屋面管先预埋止水钢套管，管道穿屋面等屋面留洞孔位置须检查核实后再做防水层避免做防水层后凿洞。

3）屋面找坡坡向雨水口，在雨水口部坡度加大成积水区，雨水口杯标高比找平层低10～15mm，雨水口周围使用细石混凝土做成半径为500mm，坡度>5%杯形坡。雨水囗位置及坡向详见屋

平面图。

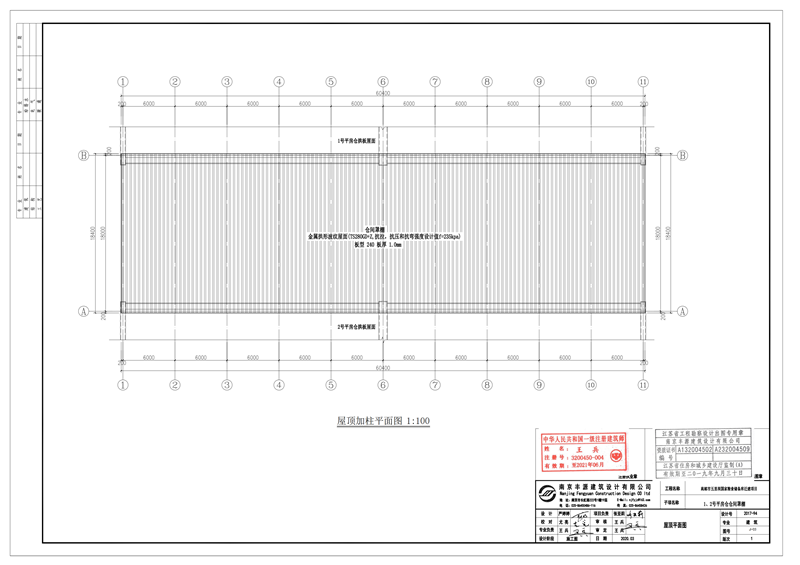

金属拱形波纹屋面(TS280GD+Z,抗拉，抗压和抗弯强度设计值f=235kpa)，板型240,板厚1.0mm。

这些抗拉设计抗压抗弯都是经过我们多少遍的推算，得出的结果。

这是拱形屋顶的象牙白色金属波纹钢板，版型240，厚度1.0mm。

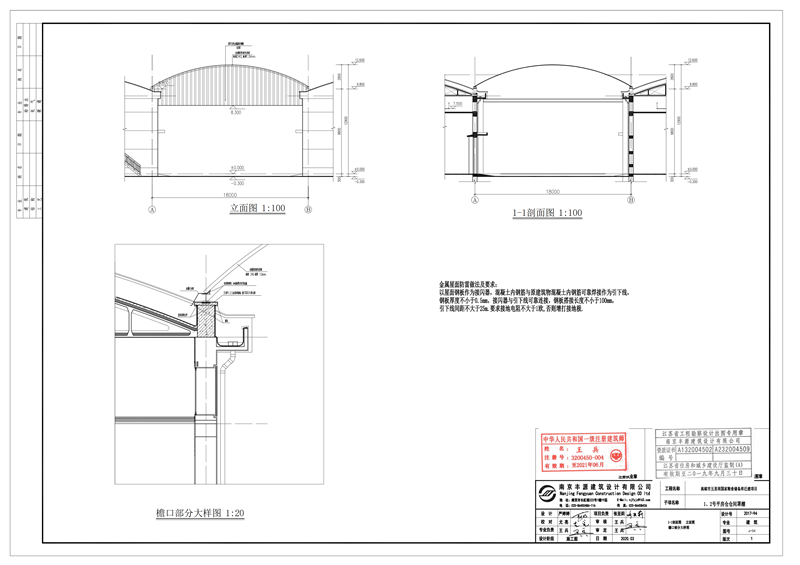

金属拱形波纹钢屋盖和泛水板以及加劲板用螺栓打在一起。下面放置H钢。

上面就是关于江苏扬州高邮五里坝罩棚施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
