江西九江粮库安装仓间罩棚施工图

拱形屋顶厂家 2023-03-25 15:08:53 图纸图集 489 ℃ 0 评论

今天带大家了解一下江西九江粮库安装仓间罩棚施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于江西九江。

本份图纸下部结构是钢结构，上部结构采用了金属薄壁结构。

本次施工的建筑是粮库安装仓间罩棚，跨度是18米，长度是42米，面积是：756平方米，我们杰达钢构施工人员大约需要3天即可完成施工。

本次施工的跨度是18米，拱高为4米，矢跨比为0.22，使用的板材厚度为1.0mm，厂家为：上海宝钢。

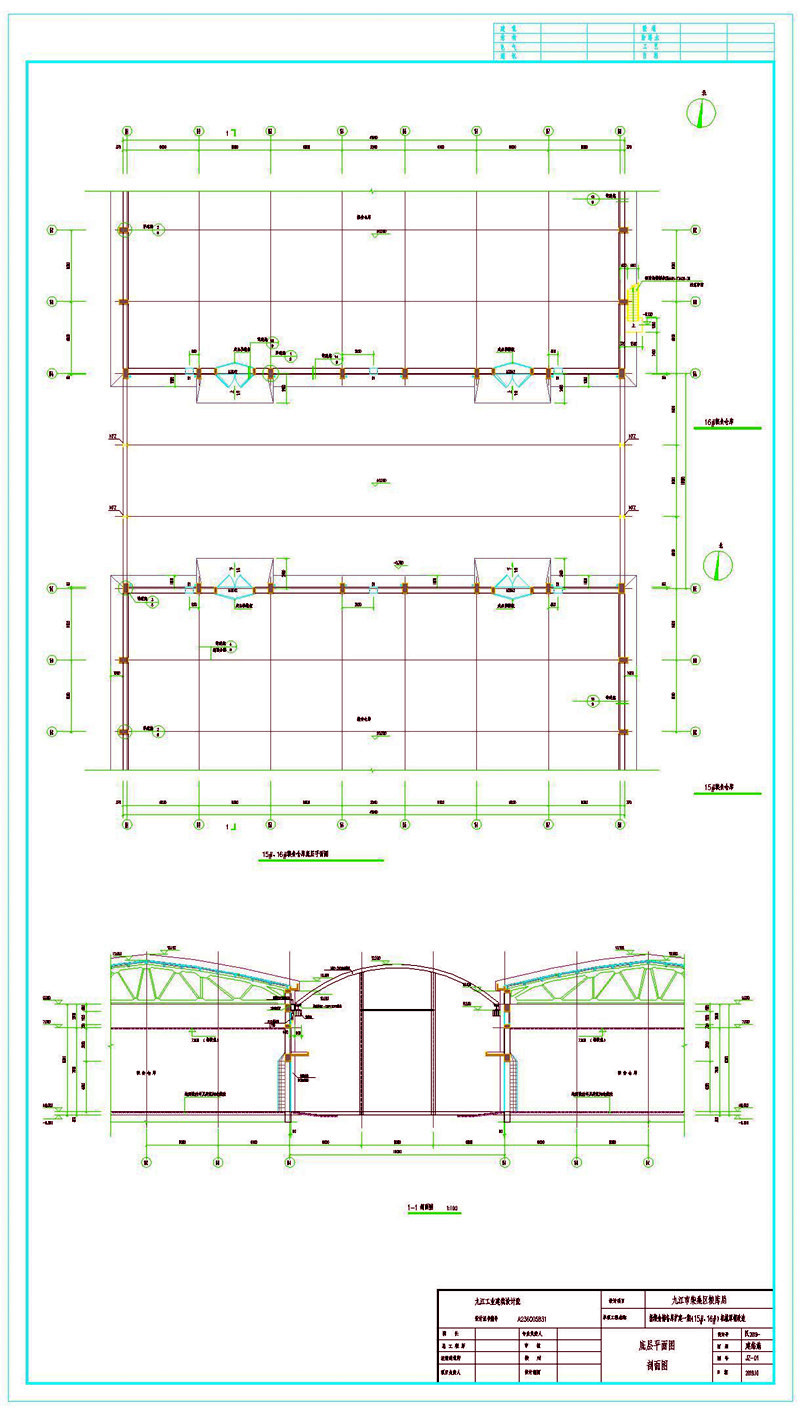

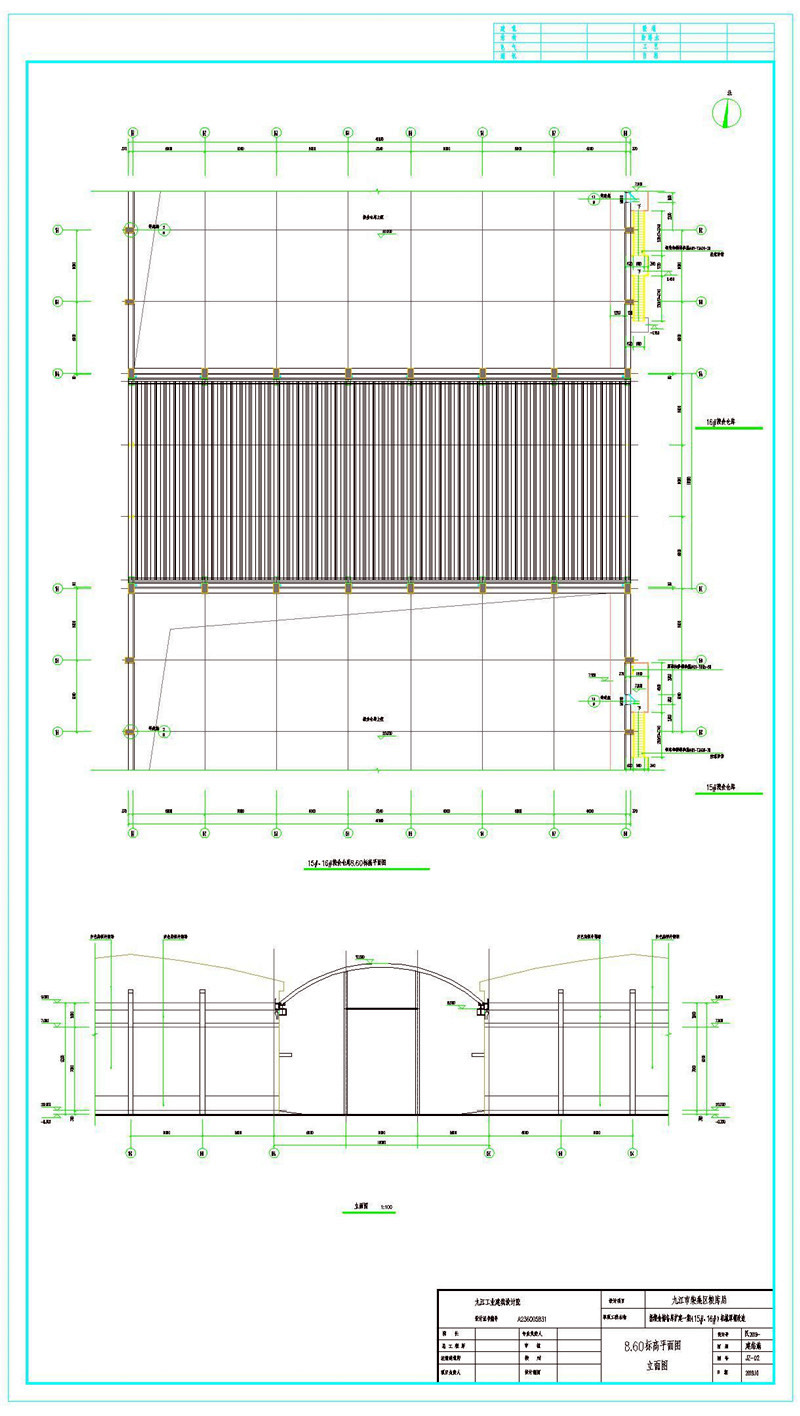

这是拱形屋顶的立面图，钢结构楼梯参观，拱形屋顶的中间有两根立柱。

底层下面图灰色高级外墙漆，中部白色高级外墙漆。

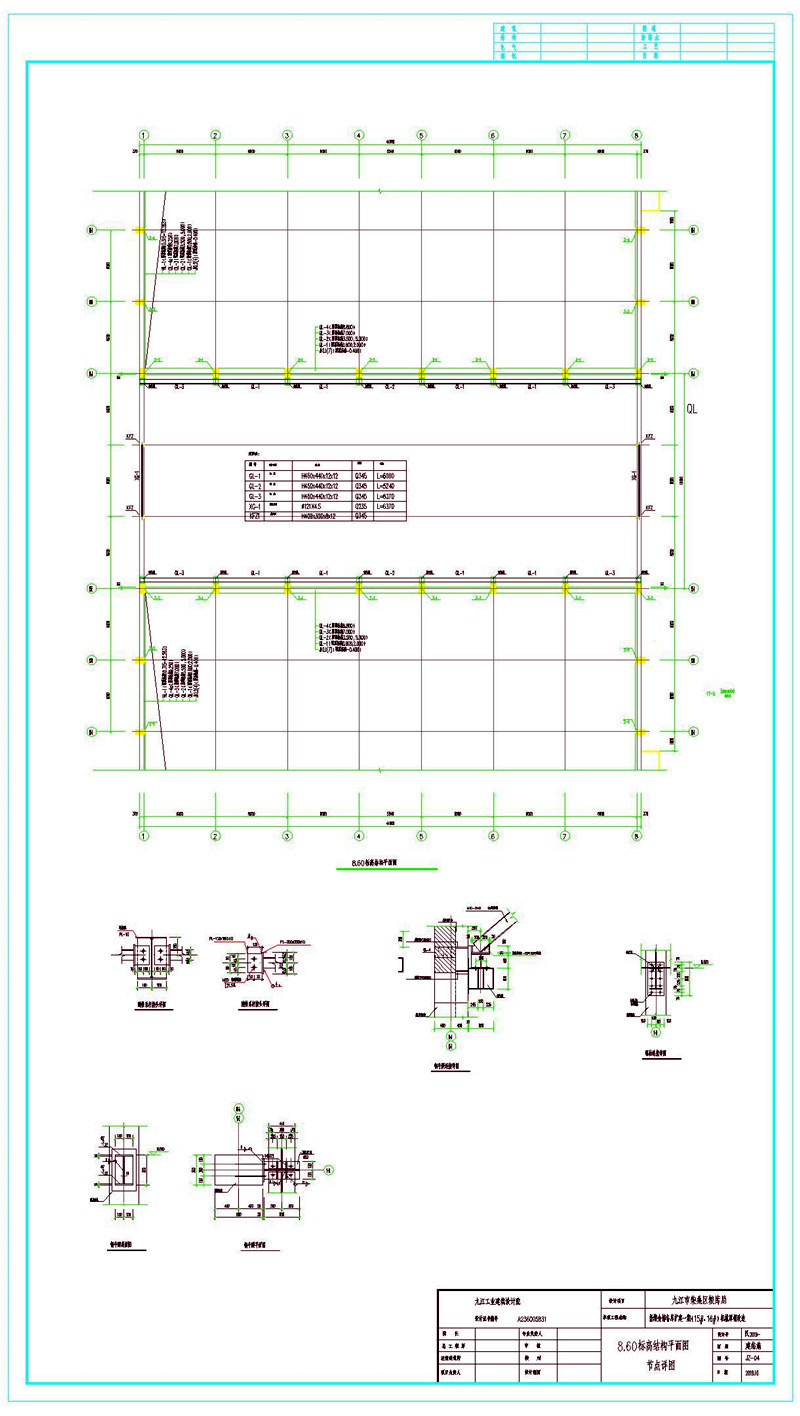

在平面仓上打一个钢牛腿，将拱形屋顶的钢板和角钢用螺栓打在牛腿上。

屋顶的排水落在3厚钢天沟里面，天沟中设置落水管。

螺栓上面有粮库拴柱，用化学螺栓打在一起。

钢牛腿中间四个孔打在粮库里面。

上面就是关于江西九江粮库安装仓间罩棚施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
