山东潍坊粮仓安装仓间罩棚施工图

拱形屋顶厂家 2023-03-25 16:19:23 图纸图集 604 ℃ 0 评论

今天带大家了解一下山东潍坊粮仓安装仓间罩棚施工图纸,下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于山东潍坊。

本份图纸下部结构是钢结构,上部结构采用了金属薄壁结构。

本次施工的建筑,跨度是16.8米,长度是60米,面积是:1008平方米,我们杰达钢构施工人员大约需要3天即可完成施工。

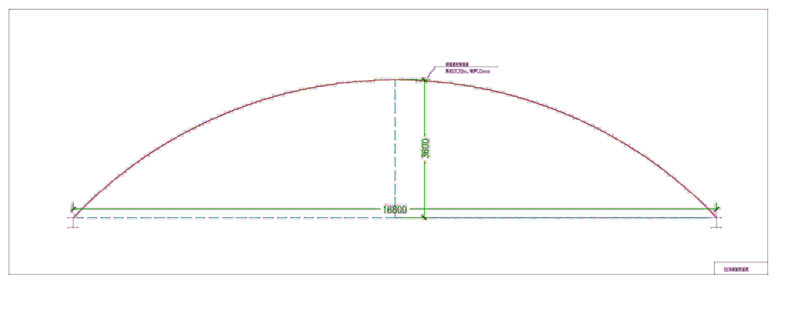

本次施工的跨度是16.8米,拱高为3.6米,矢跨比0.2为,使用的板材厚度为1.0mm,厂家为:上海宝钢。

这是拱形屋顶的顶部图片,为什么称为拱形屋顶,因为顶部独特的造型所以为拱形。

拱型波纹钢屋盖弧长17.70m,板厚1.0mm,拱高为3.6米。

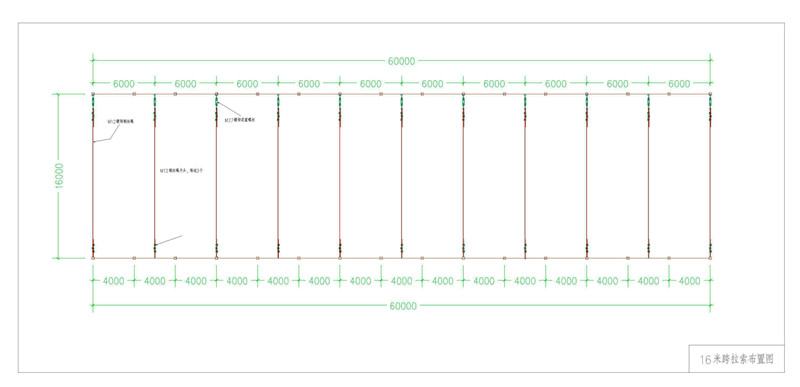

如图所示,每隔6米设置一条钢丝绳,总共11条钢丝绳。

钢丝绳可以拉住两边的拱形屋顶,保证拱形屋顶的安全性。

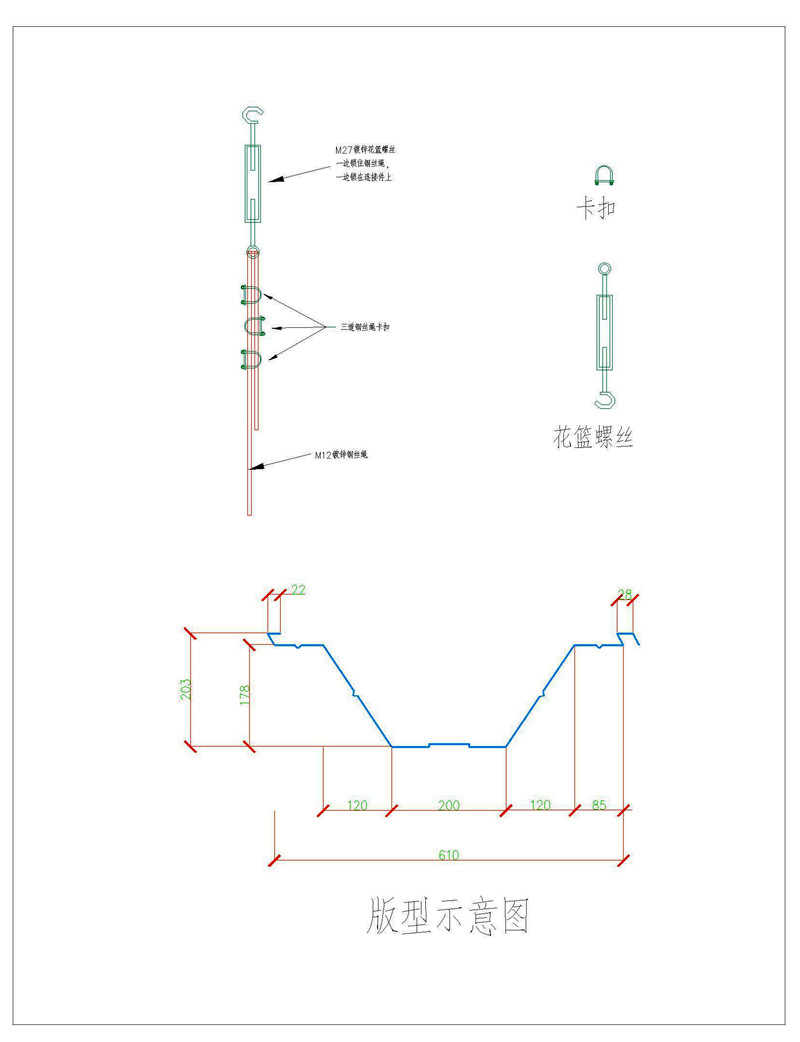

这是M27镀锌花篮螺丝一边锁住钢丝绳,一边锁在连接件上。每个钢丝绳上设置三道钢丝绳卡扣。

上面就是关于山东潍坊粮仓安装仓间罩棚施工图纸的全部内容了,您有任何建议或者疑问都可以评论或者联系我们。
