山西阳城芹池粮食储备库安装仓间罩棚施工图

拱形屋顶厂家 2023-03-26 10:19:28 图纸图集 588 ℃ 0 评论

今天带大家了解一下山西阳城芹池粮食储备库安装仓间罩棚施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于山西阳城芹池。

本份图纸下部结构是钢结构，上部结构采用了金属薄壁结构。

本次施工的建筑是粮食储备库安装仓间罩棚，跨度是10米，长度是87米，面积是：870平方米，我们杰达钢构施工人员大约需要3天即可完成施工。

本次施工的跨度是10米，拱高为米2.2，矢跨比0.22为，使用的板材厚度为0.8mm，厂家为：上海宝钢。

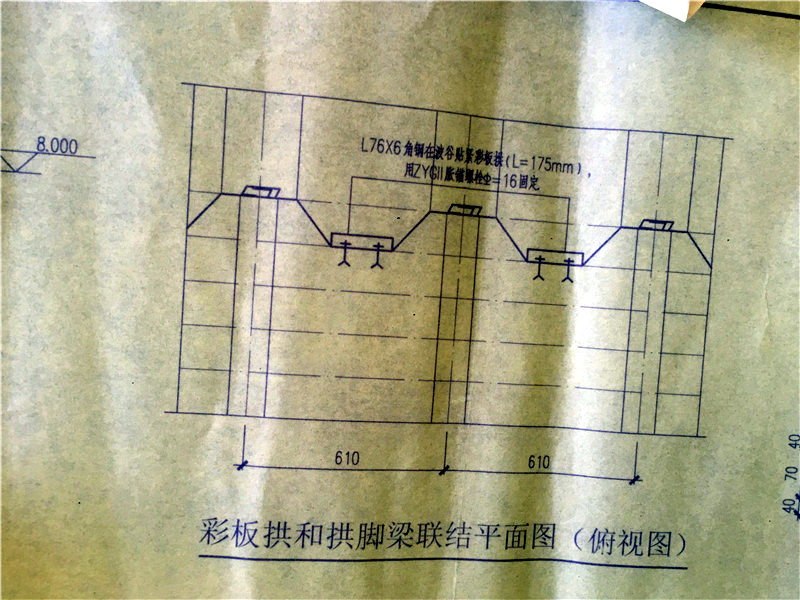

这是彩钢拱和拱脚梁联结剖面图，L76X6角钢在波谷紧贴彩钢拱用ZYGll胀锚螺栓固定。

每块板的长度为610mm。

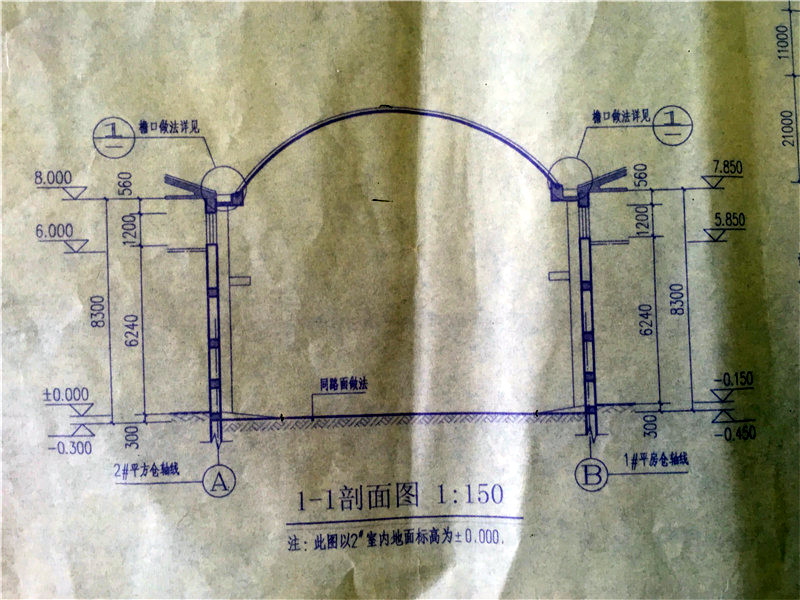

这是拱形屋顶的剖面图，钢柱的高度为8米。

拱形屋顶的两边架设在两边的房檐伸出来的牛腿上面。

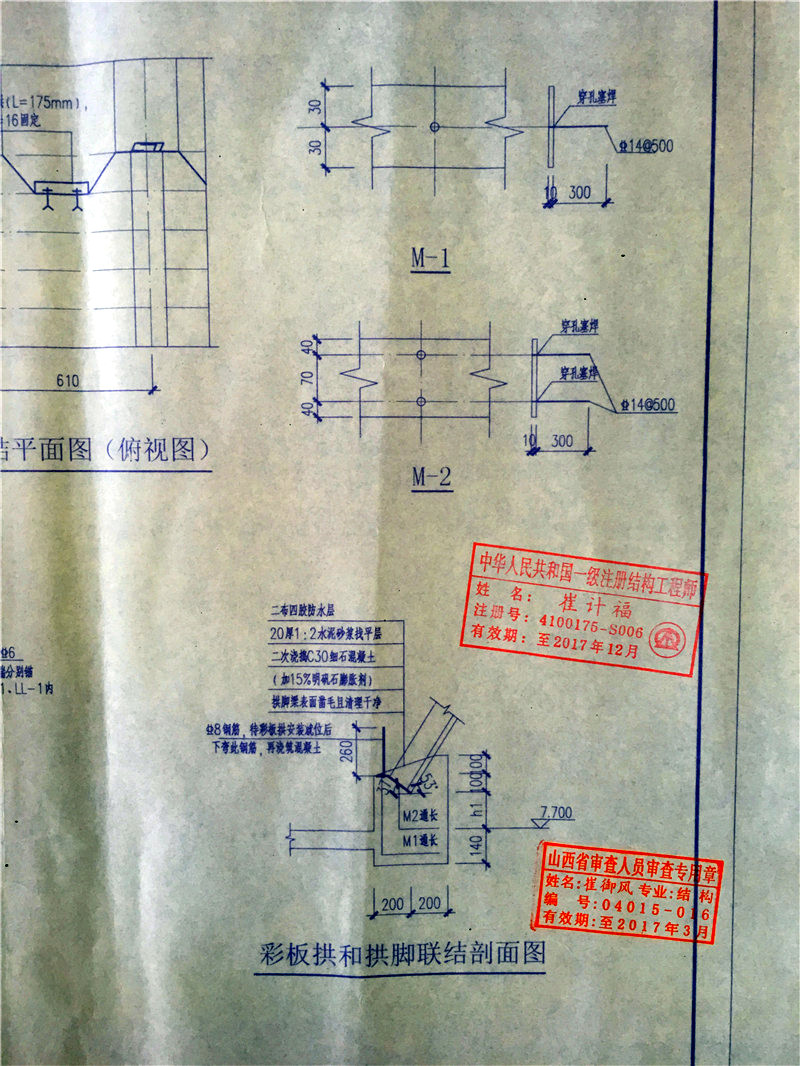

这是彩钢拱和拱脚联结剖视图，可以看到它们之间采用螺栓固定住。

之后浇筑混凝土。

上面就是关于山西阳城芹池粮食储备库安装仓间罩棚施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
