云南邵通某烟厂安装仓间罩棚施工图

拱形屋顶厂家 2023-03-26 13:19:37 图纸图集 551 ℃ 0 评论

今天带大家了解一下云南邵通某烟厂安装仓间罩棚施工图纸,下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于云南邵通。

本份图纸下部结构是钢结构,上部结构采用了金属薄壁结构。

本次施工的建筑是仓间罩棚,跨度是12.5米,长度是18.5米,面积是:231平方米,我们杰达钢构施工人员大约需要1天即可完成施工。

本次施工的跨度是12.5米,拱高为3.5米,矢跨比为0.28,使用的板材厚度为1.2mm,厂家为:上海宝钢。

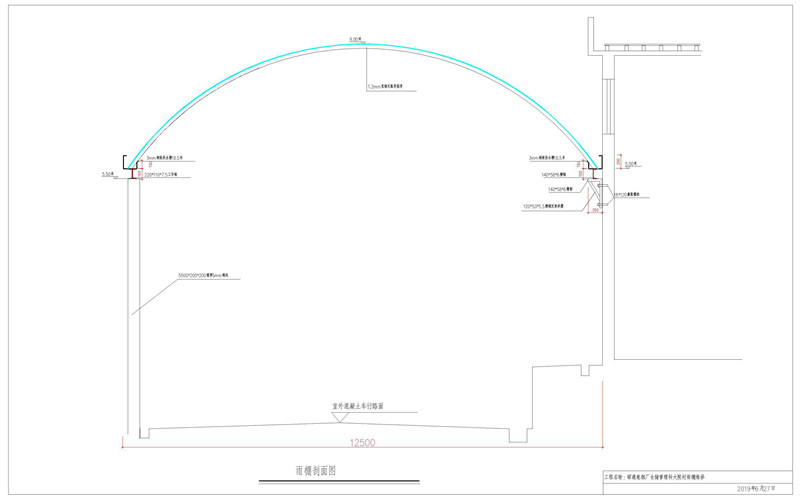

雨棚剖面图,100*8钢板安装在钢筋混凝土柱位预埋铁件,槽钢上有3mm钢板折水槽18.5米,槽钢的尺寸为140*58*6槽钢。

槽钢下面打了一条斜撑尺寸为120*53*5.5槽钢托架。

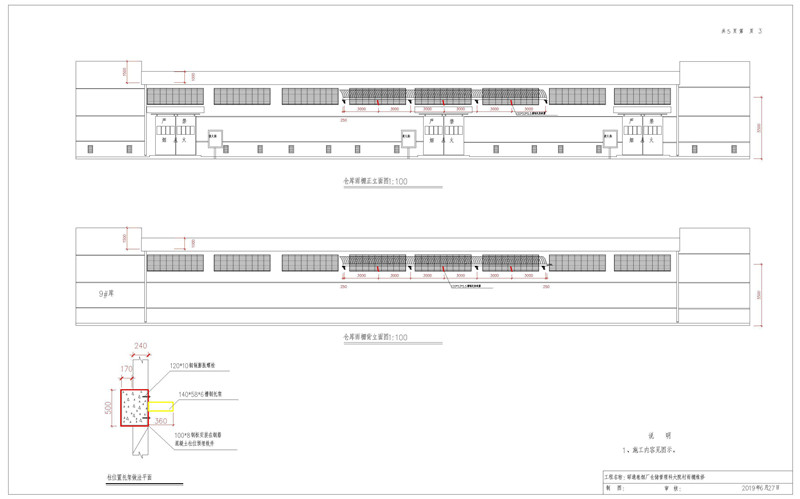

仓库雨棚正立面图,总共有三个大门和三个消火栓。

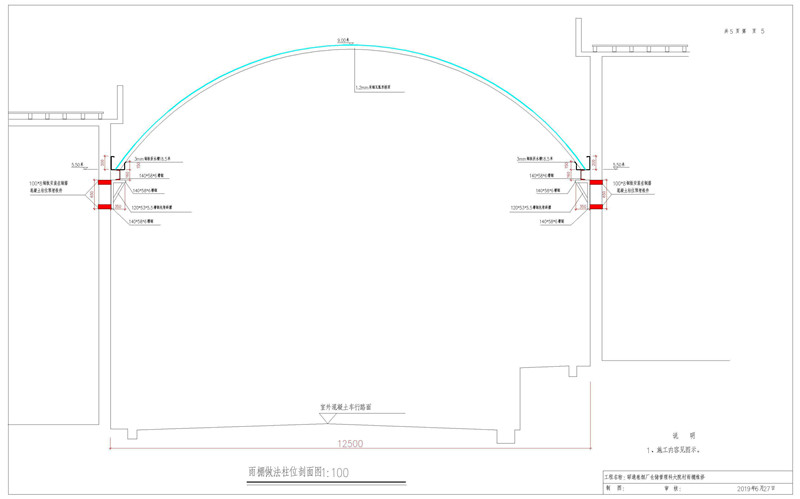

在墙面的上面有120*53*5.5槽钢托架斜撑上面三个尺寸为120*10钢制膨胀螺栓,140*58*6槽钢托架,100*8钢板安装在钢筋混凝土柱位预埋铁件。

如图所示220*110*7.5工字钢和3mm钢板折水槽18.5米焊接在一起。

斜撑与墙面的固定是用16*120膨胀螺栓,5500*200*200壁厚5mm钢柱。

上面就是关于云南邵通某烟厂安装仓间罩棚施工图纸的全部内容了,您有任何建议或者疑问都可以评论或者联系我们。
