浙江杭州建德安装拱形屋顶施工图

拱形屋顶厂家 2023-03-26 16:23:00 图纸图集 558 ℃ 0 评论

今天带大家了解一下浙江杭州建德安装拱形屋顶施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于浙江杭州建德。

本份图纸下部结构是钢结构，上部结构采用了金属薄壁结构。

本次施工的建筑，跨度是15.7米，长度是54.6米，面积是：1021平方米，我们杰达钢构施工人员大约需要3天即可完成施工。

本次施工的跨度是15.7米，拱高为3米，矢跨比为0.19，使用的板材厚度为1.0mm，厂家为：上海宝钢。

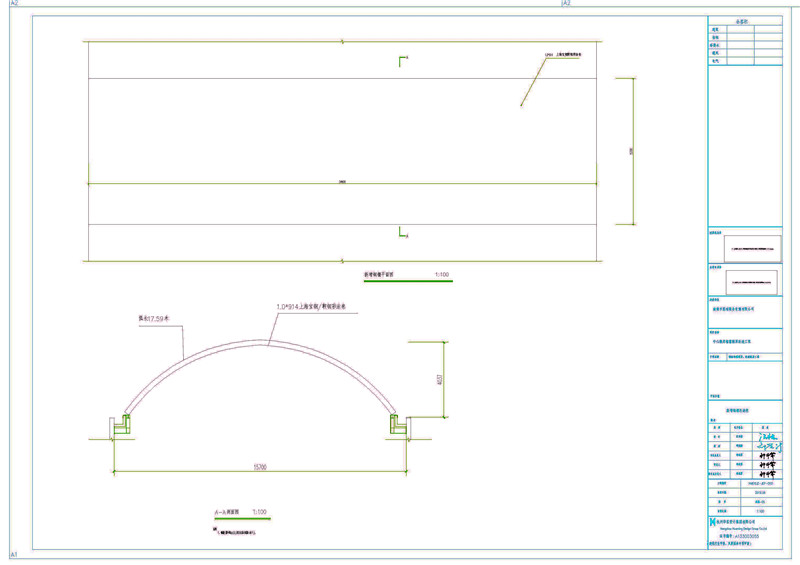

这是拱形屋顶的剖面图，拱形屋顶的跨度为15.7米，弧长17.59米，1.0*914上海宝钢瓦。

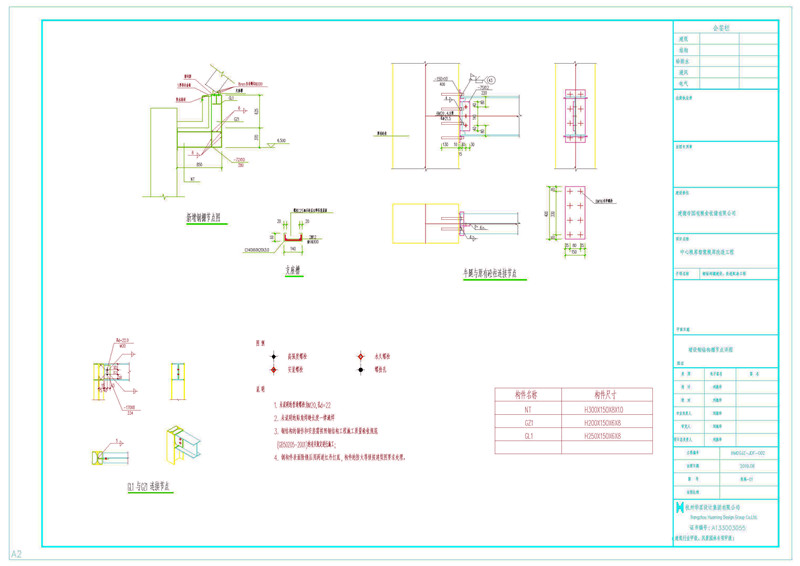

这是新增钢棚节点图，将拱形屋顶板和支座槽用8mm自攻螺钉@300打在一起。

中间还用密封胶胶在一起，下面用H钢做铺垫。

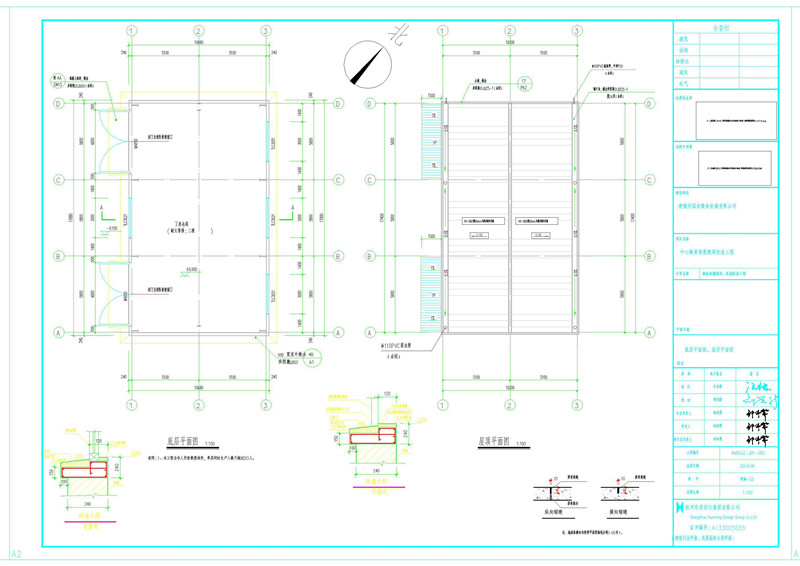

这是屋顶平面图，在屋顶上面安装HV-950型50mm瓦楞岩棉夹芯板。

每一个天沟上安装两个落水管。

上面就是关于浙江杭州建德安装拱形屋顶施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
