今天带大家了解一下浙江杭州桐庐安装仓间罩棚施工图纸,下面就由杰达钢构技术员胡子豪为大家讲解一下。
本份图纸施工地点位于浙江杭州桐庐。
本份图纸下部结构是钢结构,上部结构采用了金属薄壁结构。
本次施工的建筑是粮库安装仓间罩棚,跨度是14米,长度是59.4米,面积是:832平方米,我们杰达钢构施工人员大约需要3天即可完成施工。

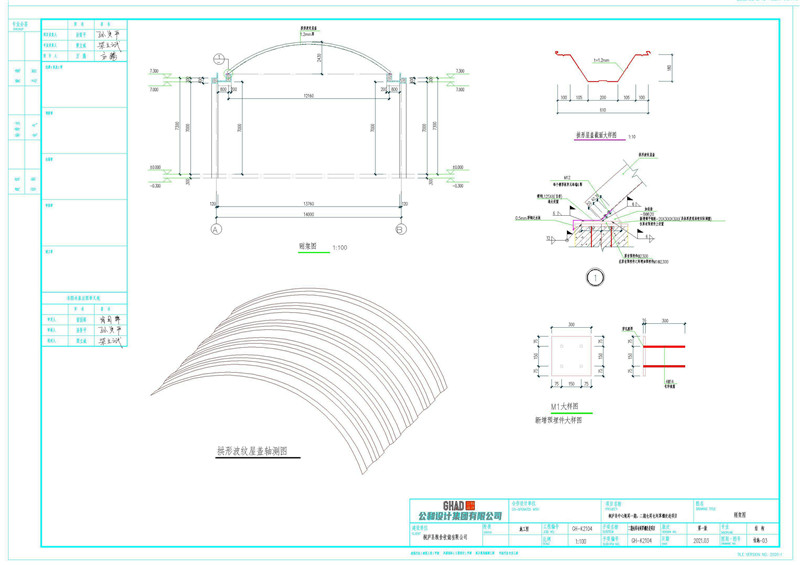

本次施工的跨度是14米,拱高为2.4米,矢跨比为0.17,使用的板材厚度为1.2mm,厂家为:上海宝钢。
拱形屋顶的高度为10.33米,下面立柱的高度为7米。
拱形屋顶波纹钢屋盖和0.5mm彩钢泛水板用M12的螺栓每个槽形板单元每端4颗。
下面设置加劲肋,新增调平钢板-20X300X300仅原有预埋件上设置。

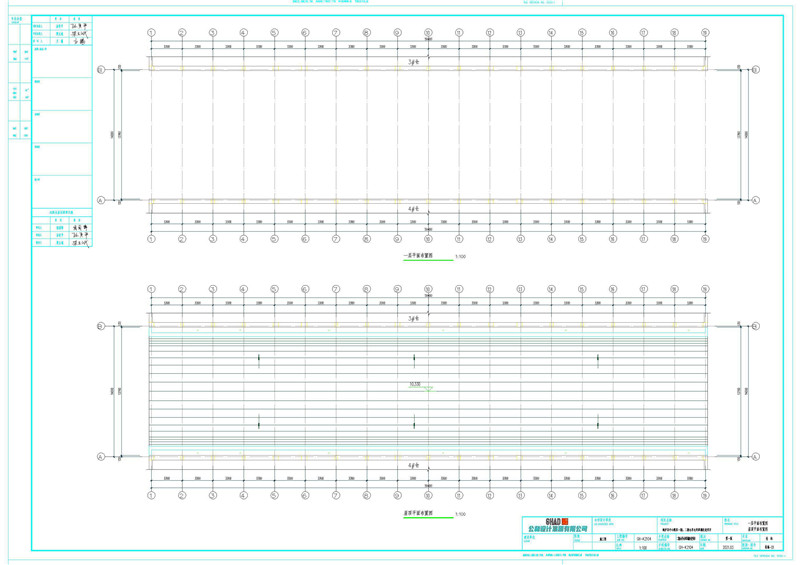

这是拱形屋顶的屋顶平面布置图,每隔3.3米打一根立柱。

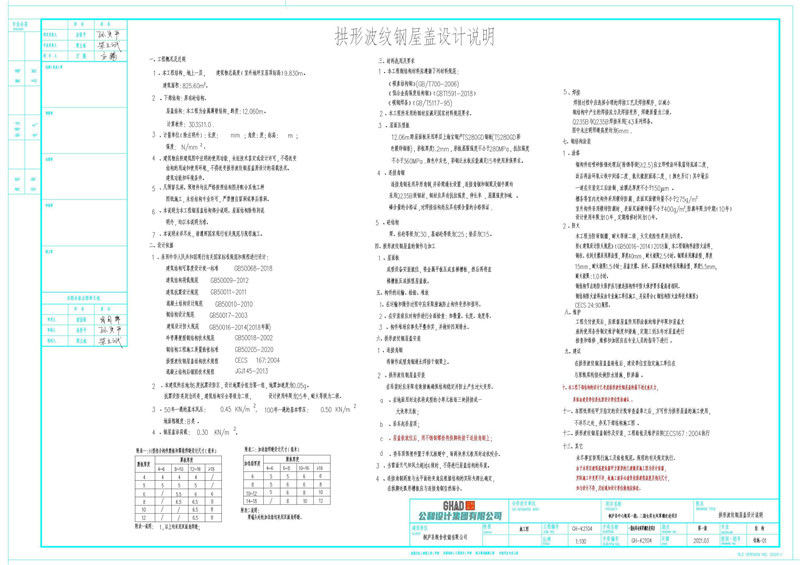

这是拱形屋顶钢屋盖的设计说明:
拱形波纹钢屋盖安装:
1、连接角钢将制作成型角钢通长焊接于钢梁上。
2、拱形波纹钢屋盖安装在吊装时应采取有效措施确保结构稳定并防止产生过大变形。
a、在地面用封边机将成型的小单元板每三块拼接成一大块单元板;
b、吊车起吊屋顶;
c、屋盖板就位后,用不锈钢螺栓将拱脚栓接于连接角钢上;
d、将吊顶预埋件置于单元板缝中,每两块单元板用封边机咬合。
3、当雷雨天气和风力超过4级时,不得进行屋盖结构的吊装。
4、连接角钢两肢与水平面的夹角应根据结构的实际矢跨比确定,在拱脚处弧形槽板应与连接角钢自然贴合。
5、焊接焊接过程中应选择合理的焊接工艺及焊接顺序,以减小钢结构中产生的焊接应力及焊接变形,焊缝质量为三级。Q235B与Q235B焊接采用E43系列焊条。图中未注明焊缝高度均为6mm .
上面就是关于浙江杭州桐庐安装仓间罩棚施工图纸的全部内容了,您有任何建议或者疑问都可以评论或者联系我们。
