浙江金华平房仓安装仓间罩棚施工图

拱形屋顶厂家 2023-03-26 17:58:34 图纸图集 629 ℃ 0 评论

今天带大家了解一下浙江金华平房仓安装仓间罩棚施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于浙江金华。

本份图纸下部结构是钢结构，上部结构采用了金属薄壁结构。

本次施工的建筑是平房仓安装仓间罩棚，跨度是15米，长度是75米，面积是：1125平方米，我们杰达钢构施工人员大约需要4天即可完成施工。

本次施工的跨度是15米，拱高为3米，矢跨比0.2为，使用的板材厚度为1.0mm，厂家为：上海宝钢。

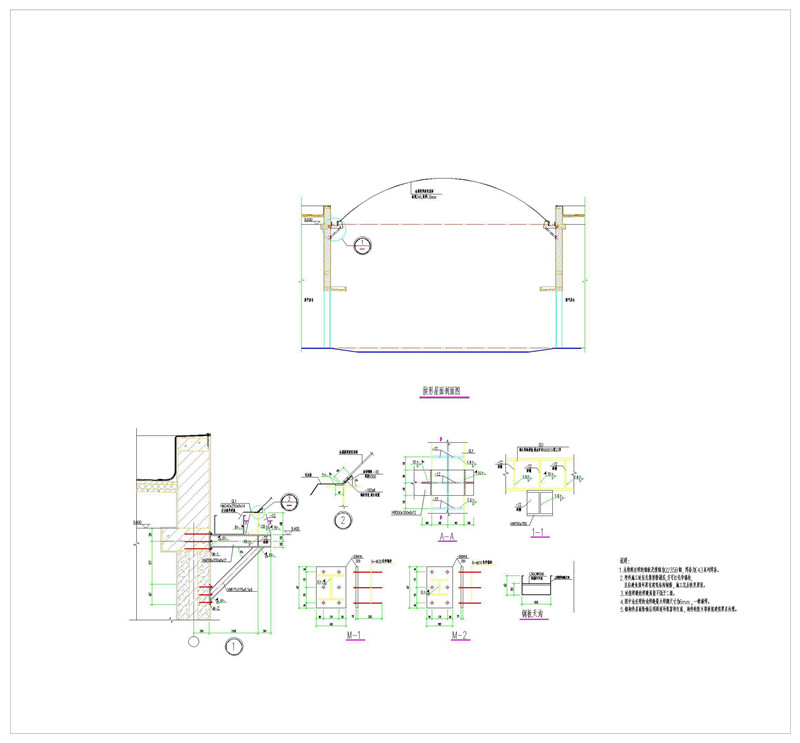

这是拱形屋面剖面图，在天沟上，拱形屋顶板和泛水板用螺栓打在H钢上。

下面打水平板同时有一根斜撑。

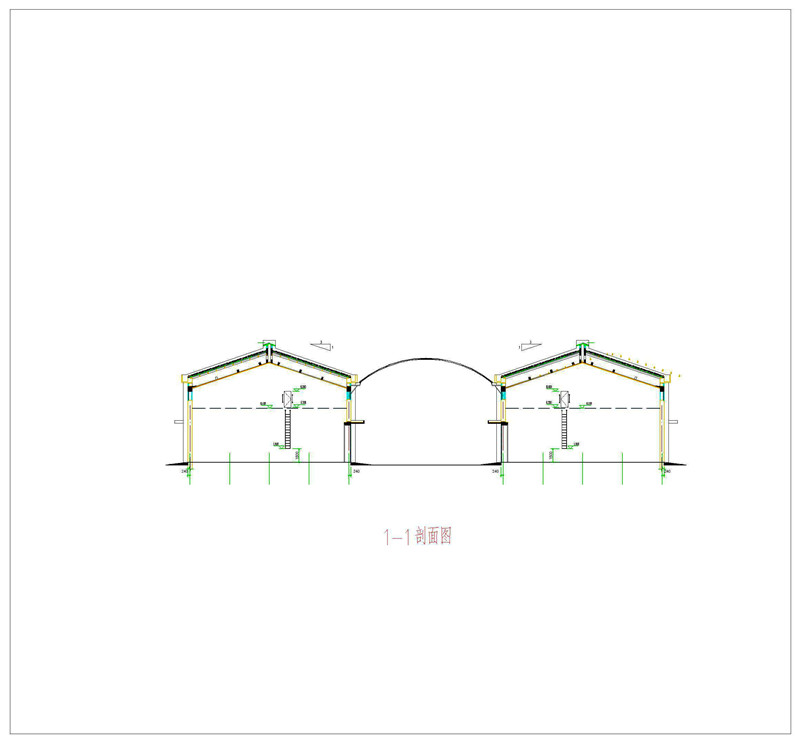

这是粮仓和罩棚的剖视图，关于拱形屋顶的说明：

1.未特殊注明的钢板及型钢为Q235B钢,焊条为E43系列焊条。

2.埋件施工时应先凿掉粉刷层,方可打化学锚栓,

且应避免损坏原有建筑结构钢筋,施工完后恢复原状。

3.对接焊缝的焊缝质量不低于二级。

4.图中未注明的角焊缝最小焊脚尺寸为6mm,一律满焊。

5.钢构件表面除锈后用两道环氧富锌打底,构件的防火等级按建筑要求处理。

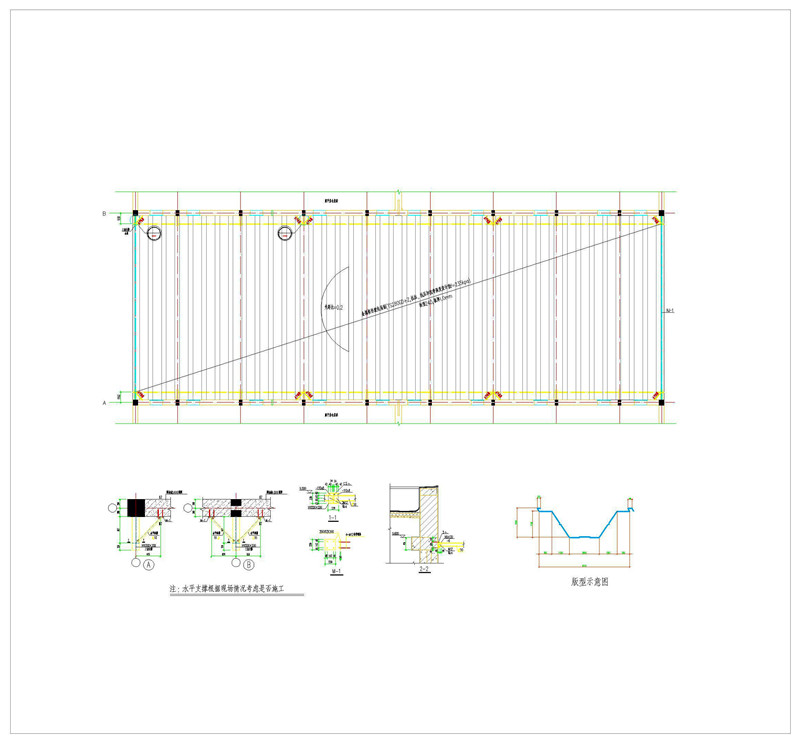

这是拱形屋顶的屋顶平面图，金属拱形波纹屋面(TS280GD+Z,抗拉，抗压和抗弯强度设计值f=235kpa)，板型240,板厚1.0mm。

每个上面打两个斜撑，用来稳固拱形屋顶。

上面就是关于浙江金华平房仓安装仓间罩棚施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
