浙江宁波慈溪安装仓间过道施工图

拱形屋顶厂家 2023-03-27 12:22:55 图纸图集 672 ℃ 0 评论

今天带大家了解一下浙江宁波慈溪安装仓间过道施工图，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于浙江宁波慈溪。

本份图纸下部结构是钢结构，上部结构采用了金属薄壁结构。

本次施工的建筑是仓间过道，跨度是16米，长度是60米，面积是：960平方米，我们杰达钢构施工人员大约需要3天即可完成施工。

本次施工的跨度是16米，拱高为3.2米，矢跨比为0.2，使用的板材厚度为1.0mm，厂家为：上海宝钢。

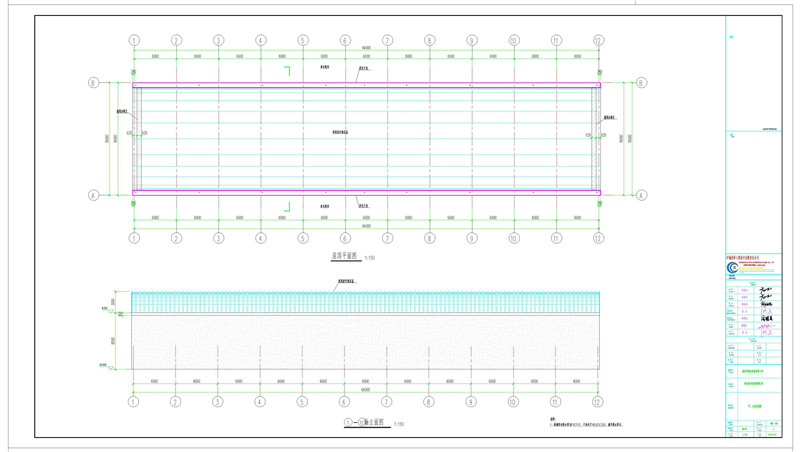

这是拱形屋顶的屋顶平面图，两边是天沟，两端设有加强区。

同时两侧原有排水管为PVC110，天沟内尺寸600X300，满足排水要求。

伸缩缝处矩形管梁断开，间距不小于50mm。

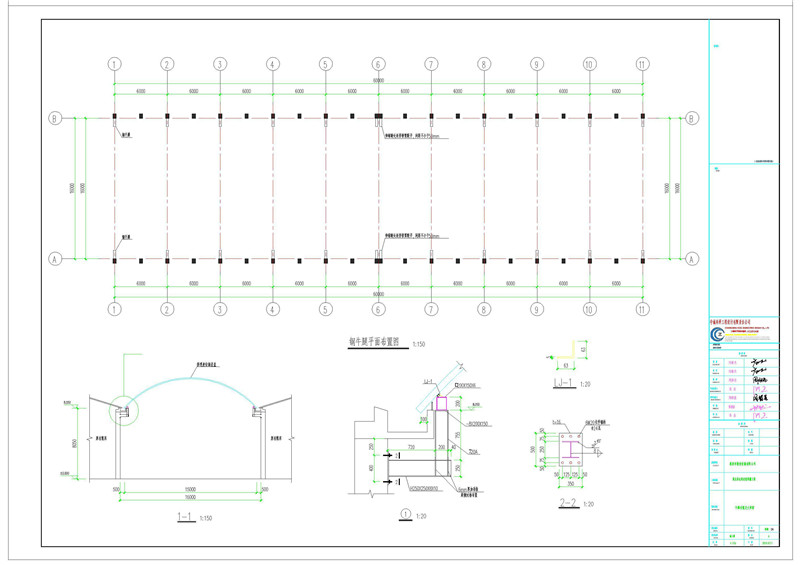

每隔6米设有钢牛腿，总长度为60米。

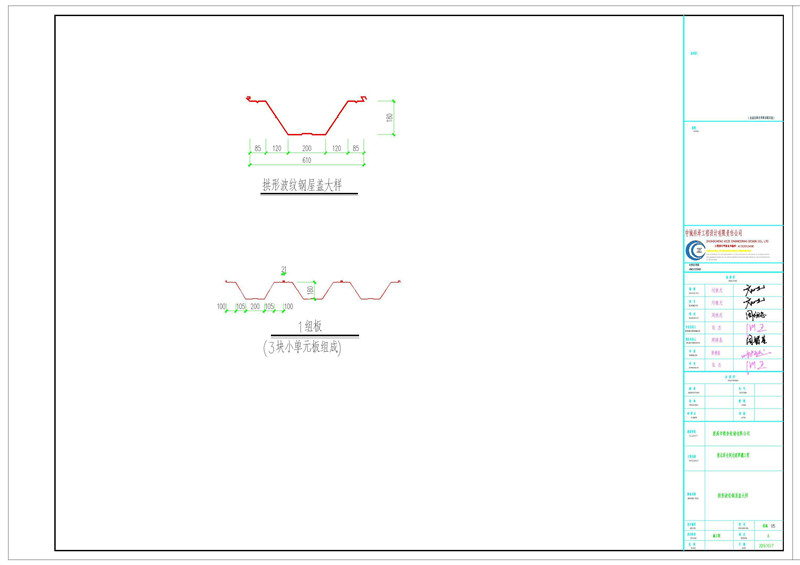

这是拱形屋顶的瓦片在压瓦机压完之后的情况，就是有三块单元板组成一块拱形屋顶板，之后由吊车吊上去，工人进行安装。

上面就是关于浙江宁波慈溪安装仓间过道施工图的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
