江西吉安万安粮仓安装拱形屋顶施工图

拱形屋顶厂家 2023-03-31 11:00:24 图纸图集 756 ℃ 0 评论

今天带大家了解一下江西吉安万安粮仓安装拱形屋顶施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于江西吉安万安。

本份图纸下部结构是钢结构，上部结构采用了金属薄壁结构。

本次施工的建筑，跨度是23米，长度是60米，面积是：1380平方米，我们杰达钢构施工人员大约需要5天即可完成施工。

本次施工的跨度是23米，拱高为4.6米，矢跨比为0.2，使用的板材厚度为1.2mm，厂家为：上海宝钢。

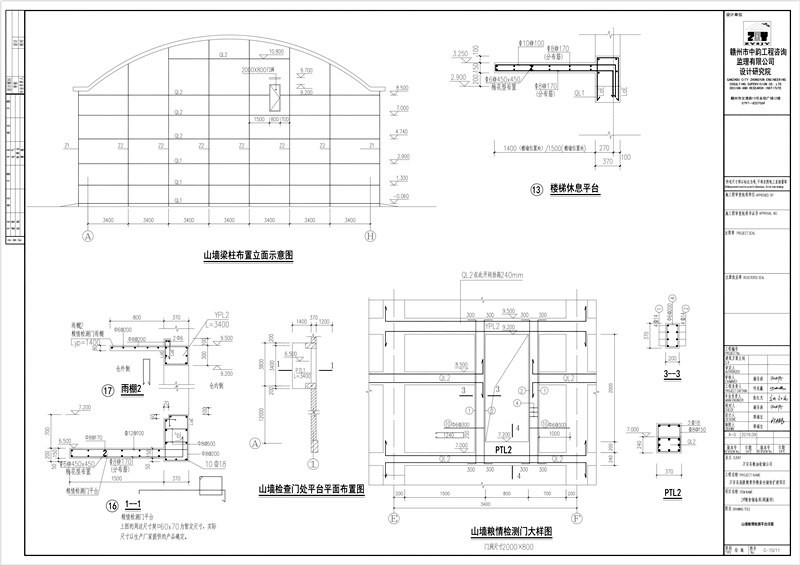

这是山墙端梁柱布置立面示意图，屋面板采用单层上海宝钢产TS280GD钢板 （TS280GD彩色镀锌钢板）彩板厚度1.2mm。

彩板屈服强度不小于280MPa，抗拉强度不小于360MPa。板型采用TC610-180。 

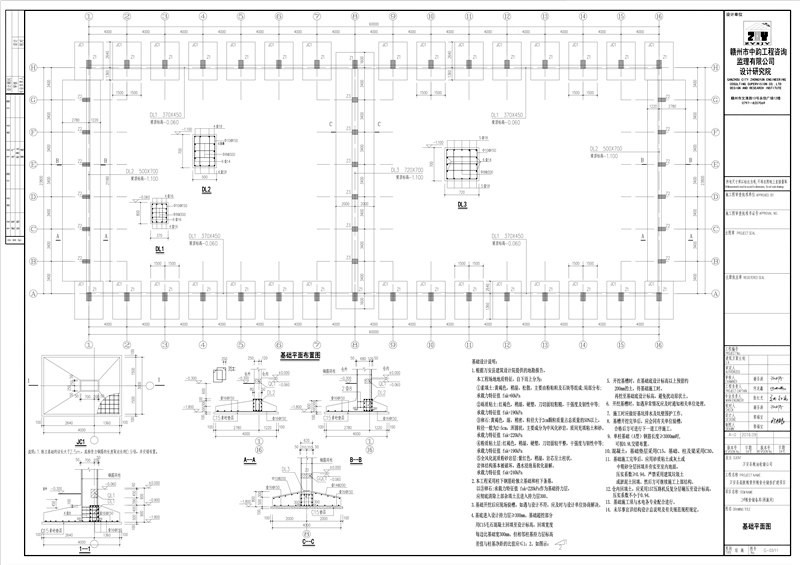

这是拱形屋顶的基础平面布置图，在这个图上，我们可以看到钢柱下面有垫层，基底进入设计持力层。

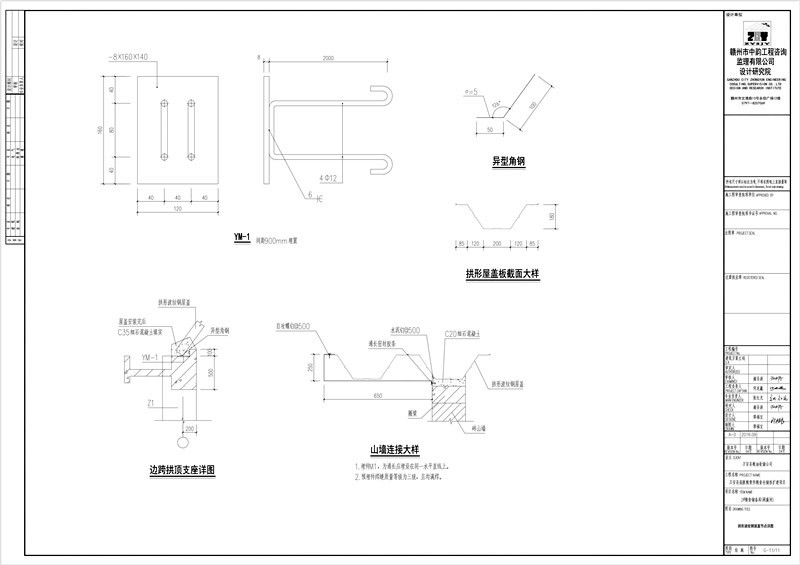

这是拱形屋顶的边跨拱顶支撑图，拱形波纹钢屋盖和后面的角钢用自攻螺丝打在一起，再用C35细石混凝土浇筑。

上面就是关于江西吉安万安粮仓安装拱形屋顶施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
