江西萍乡粮库安装拱形屋顶施工图

拱形屋顶厂家 2023-03-31 11:54:23 图纸图集 604 ℃ 0 评论

今天带大家了解一下江西萍乡粮库安装拱形屋顶施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于江西萍乡。

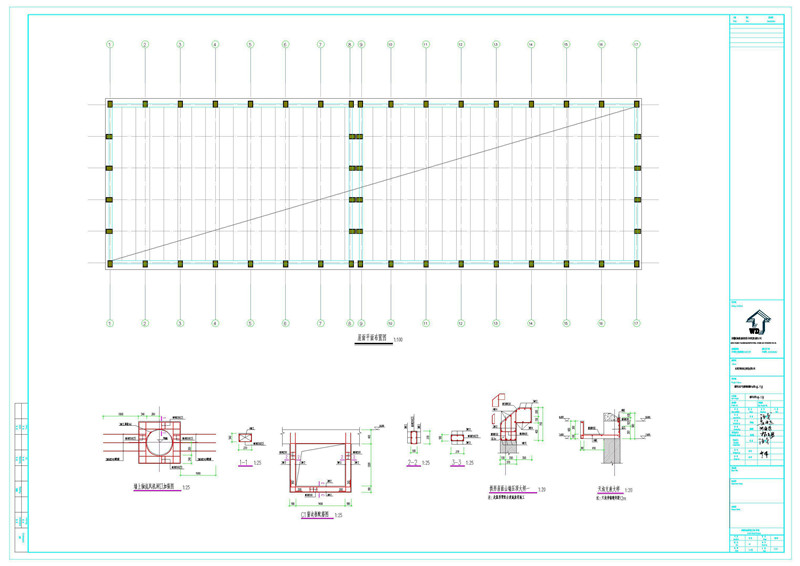

本份图纸下部结构是钢结构，上部结构采用了金属薄壁结构。

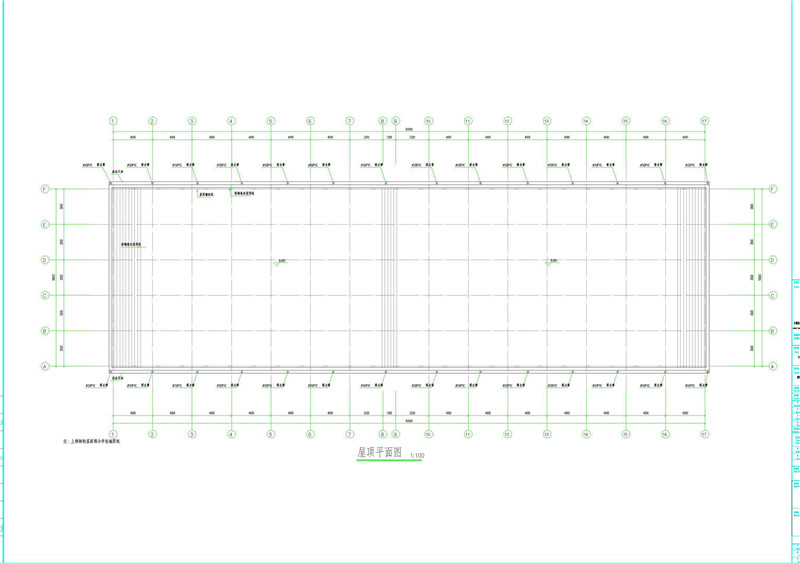

本次施工的建筑，跨度是18米，长度是60米，面积是：1080平方米，我们杰达钢构施工人员大约需要4天即可完成施工。

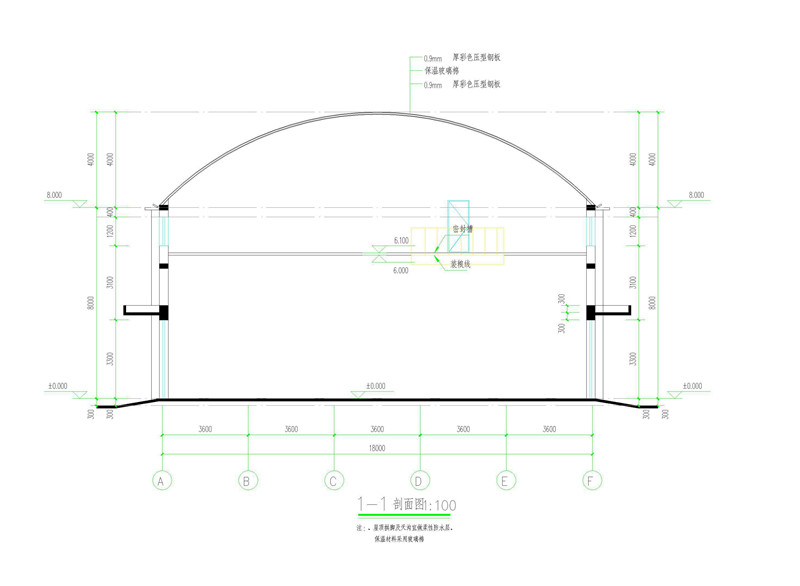

本次施工的跨度是18米，拱高为4米，矢跨比为0.22，使用的板材厚度为0.9mm，厂家为：上海宝钢。

拱形屋顶采用的是0.9mm厚彩色压型钢板，下面采用保温玻璃棉。

拱形屋顶的拱高为4米，钢柱的高度为8米。

轻钢卷材屋顶线在左右两边，天沟里面设置落水管。

一个天沟里面每隔4米设置一个落水管方便排水。

天沟大样天沟的高度为0.4米，天沟伸缩缝间距12m。

在屋面板、梁的混凝土中掺入8％的抗裂防水剂。同时设置避雷。

上面就是关于江西萍乡粮库安装拱形屋顶施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
