新疆塔城猪舍定制落地拱设计图

拱形屋顶厂家 2023-04-06 12:04:33 图纸图集 557 ℃ 0 评论

落地拱在我国内蒙地区是十分有利的，首先大草原上需要保暖和一定的抗风性。所以安装落地拱是十分方便的一举多得的事情。

今天让杰达钢构技术员胡子豪先生带大家了解一下在我国新疆塔城猪舍定制落地拱设计图。

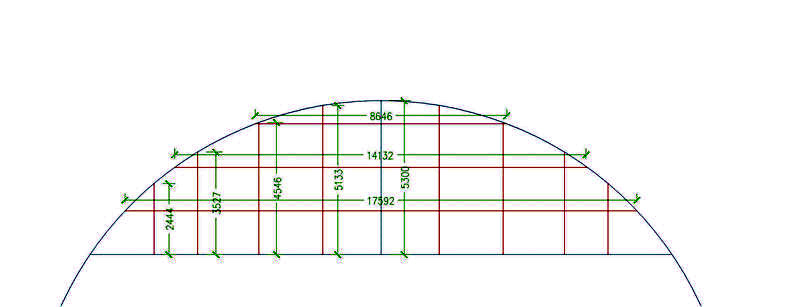

首先这是拱形屋顶的山墙面，山墙面的拱高为5.3米，能够承受较大的载荷。

落地拱结构的特点是自重较大，需要通过良好的基础设计来保证结构的稳定性。

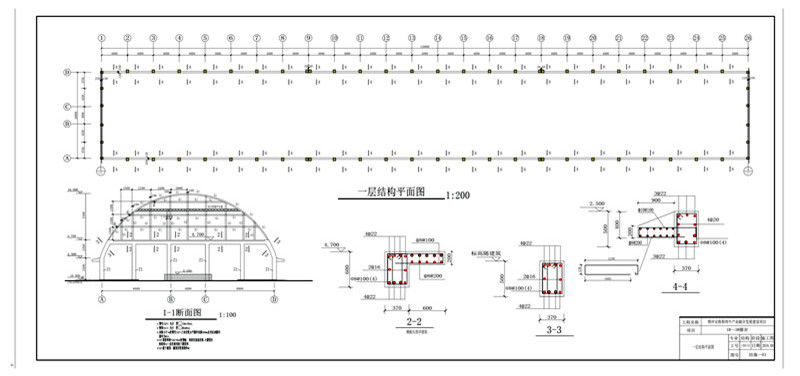

这是落地拱的一层结构平面图，在这图上我们可以看出每隔4米有一个节点。

这拱形屋顶的跨度为20米，底部结构的高度为2.5米。

挑板的长度为0.97米，在下雨的时候雨水可以沿着挑板外出。

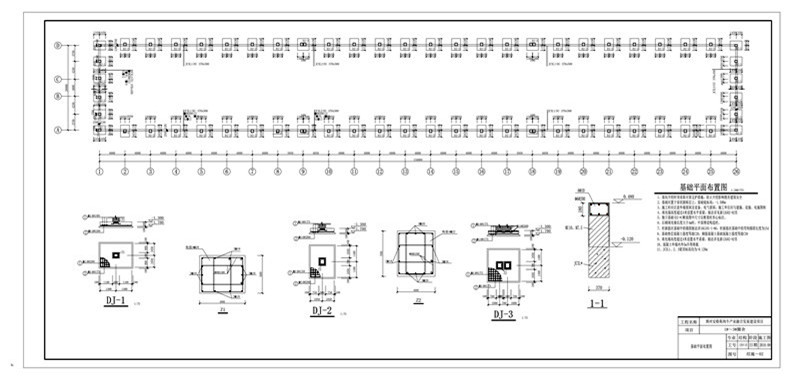

这是拱形屋顶中落地拱结构的基础平面布置图，

基坑开挖时须采取可靠支护措施，防止开挖影响既有建筑安全，柱插筋在基础中的锚固做法详16G101-1-66，柱插筋在基础中的弯钩锚固长度为15d。

这就是如何设计一个落地拱，需要考虑的因素很多。

如果你也有需要安装关于拱形屋顶方面的需要都可以联系我们。
