新疆乌鲁木齐新源县设计牛羊圈落地拱设计图

拱形屋顶厂家 2023-04-06 13:00:49 图纸图集 1190 ℃ 0 评论

对于养羊、养牛的朋友而言，养殖场的牛羊棚是至关重要的一环。新疆乌鲁木齐市新源县某养殖场为了更好地实现养殖业的生产效益和生态效益，特意联系我们公司设计了一种采用落地拱结构的牛羊圈设计图。

今天杰达钢构技术员胡子豪先生带大家了解一下这份图纸。

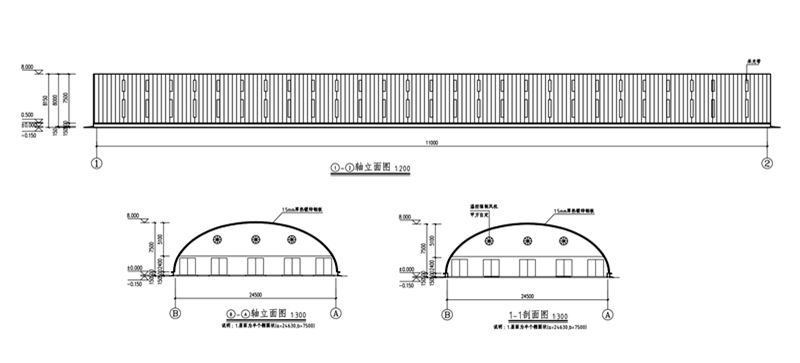

这是拱形屋顶的轴立面图和一个剖面图，跨度24.5米，钢材采用的是1.5mm厚热锌钢板。

山墙端设置三个温控强制风机，拱形屋顶下面的立柱的长度为0.65米。

在落地拱上面还是一样设置了采光带。

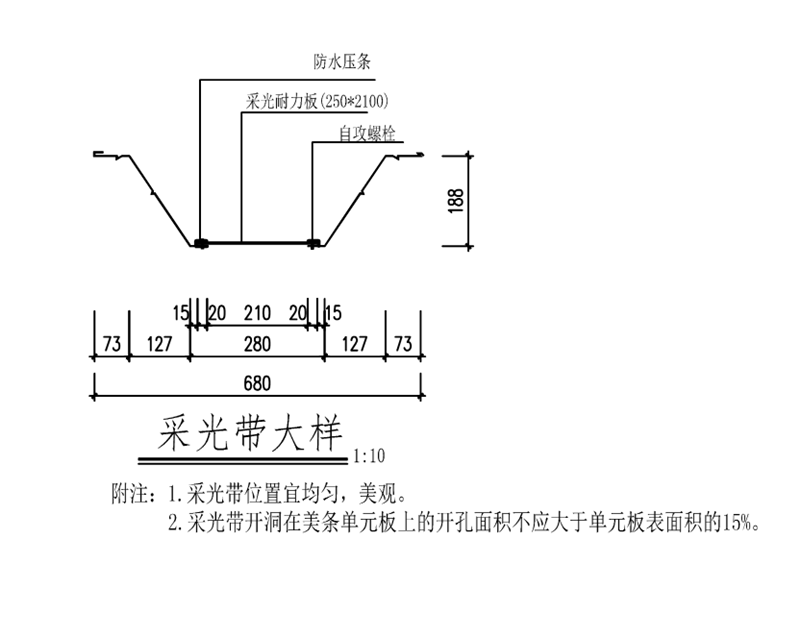

这是采光带的大样图，图上显示采光带上设置了防水压条用自攻螺栓打在采光耐力板上。

注意：采光带开洞在每条单元板上的开孔面积不得大于单元板表面积的百分之15。

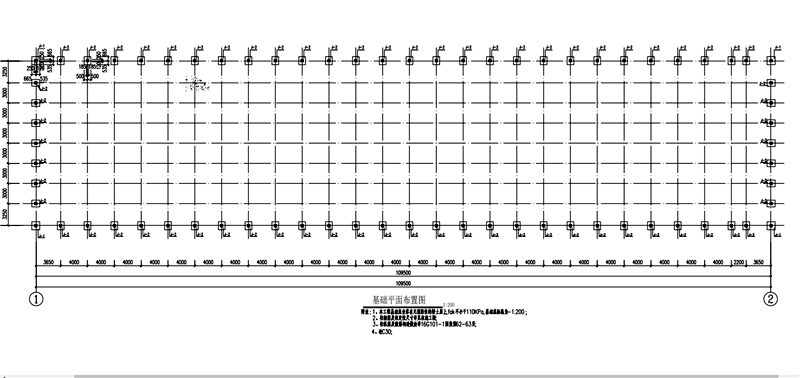

这是基础平面布置图，每隔4米一根支柱，长宽分别为109.5米和24.5米。总面积为2683平方米。

我们杰达专业施工团队需要8天即可施工完成。

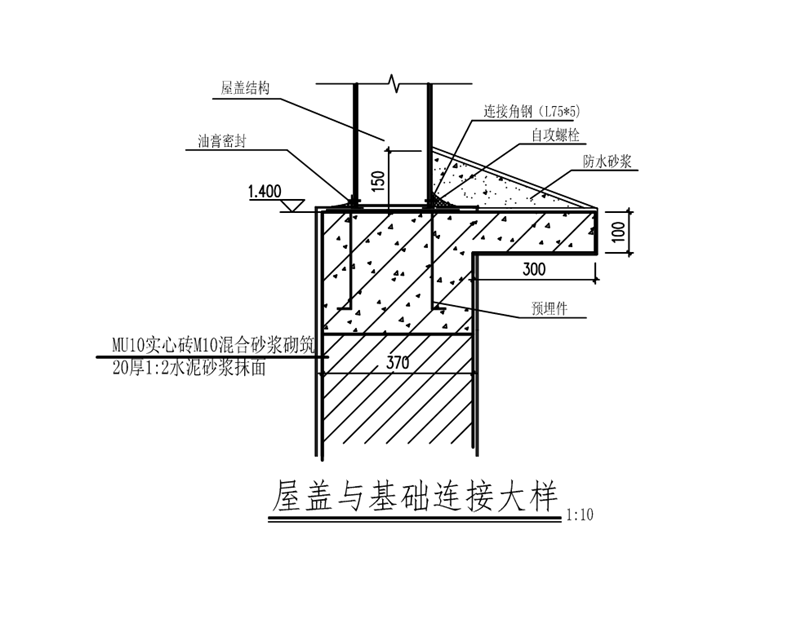

这是屋盖和基础连接图，在图上可以看出预埋件和角钢打在一起下面有预埋件，防水泥浆后浇筑。

落地拱结构在养殖场中逐渐普及，其优点在于跨度能力强、承载能力强，同时具有美观独特等特点。此次新源县养殖场所设计的牛羊圈。

如果你也有需要咨询或者安装这种拱形屋顶钢屋盖可以联系我们。
