广东东莞14米跨拱形屋顶车库设计图

拱形屋顶厂家 2023-04-06 14:49:23 图纸图集 882 ℃ 0 评论

这是广东东莞14米跨拱形屋顶车库设计图,今天由杰达钢构技术员胡子豪先生带大家看一下这张图纸。

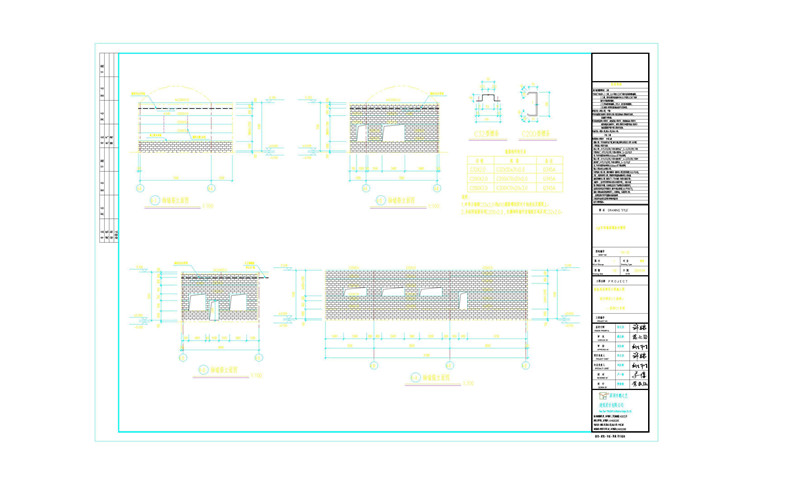

这是拱形屋顶的立面图,跨度为14米,长度为36米。总面积为504平方米。

边上三根檩间支撑,墙上附加角钢。注意点就是女儿墙檩条延长至1轴。

说明:

1.冷弯小墙筋C32x2.0用M10膨胀螺栓固定于构造柱及圈梁上。

2.未标明墙筋采用C200x2.0,内侧砌块墙外挂墙板区域采用C32x2.0。

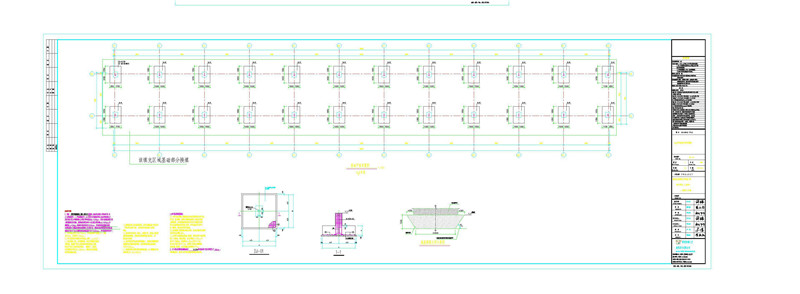

这是基础平面布置图的说明:

1.砂石的最大粒径不宜大于50mm。砂石垫层的砂石重量比3:7,厚度为1200m, 分层厚度≤300mm 。

2.砂石垫层的压实标准以压实系数λc控制 ,λc≥0.97 。

3.垫层的施工方法、分层铺填厚度、每层压实遍数等应通过试验确定。除接触下卧软土层的垫层底部应根据施工机械设备及下卧层土质条件确定厚度外,一般情况下,垫层的。分层铺填厚度可取200~300mm。为保证分层压实质量,应控制机械碾压速度。

这是钢架平面图,每隔8米有一根钢架,总长度为88.4米。

钢结构维护 :钢结构使用过程中 ,应根据材料特性(如涂装材料使用年限 ,结构使用环境条件等)。定期对结构进行必要维护(如对钢结构重新进行涂装 ,更换损坏构件等)以确保使用过程中的结构安全 。

以上就是广东东莞14米跨拱形屋顶车库设计图的图纸解读,你有安装拱形屋顶的需要或者有需要但不了解的情况下可以联系我们。
