大家好,这里是杰达钢构技术员胡子豪先生,我们在广东也是有很多的工地施工过。
今天给大家看的是位于广东惠州拱形屋顶车库设计图。
这是拱形屋顶的立面图和剖视图,屋顶采用的是海兰色MMR-610型拱型波纹钢屋盖。
在屋盖上的天沟处,拱脚和预埋件以及连接件都被C20细石混凝土灌实,止水带与梁砼同时挠捣。
拱形屋顶的跨度为12米,长度为108.5米,总面积为1302,我们杰达专业施工团队要进行5天的施工方可完成。

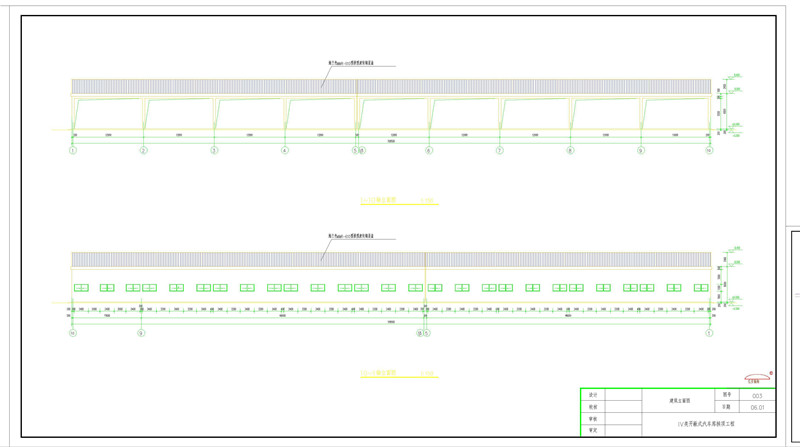

这是拱形屋顶的立面图,屋盖采用的是 海兰色MMR-610型拱型波纹钢屋盖厚度为0.8mm。
用来做开敞式汽车库,这种好处很多比如说高度是比一般的车库要高。
拱顶工程采用MMR-610型拱型波纹钢屋盖结构,单跨,跨度12.25m,长度108.50m,矢跨比为1/5,屋面颜色为海兰色,板厚0.8mm,屋顶形式为敞开式,排水形式为有组织排水。

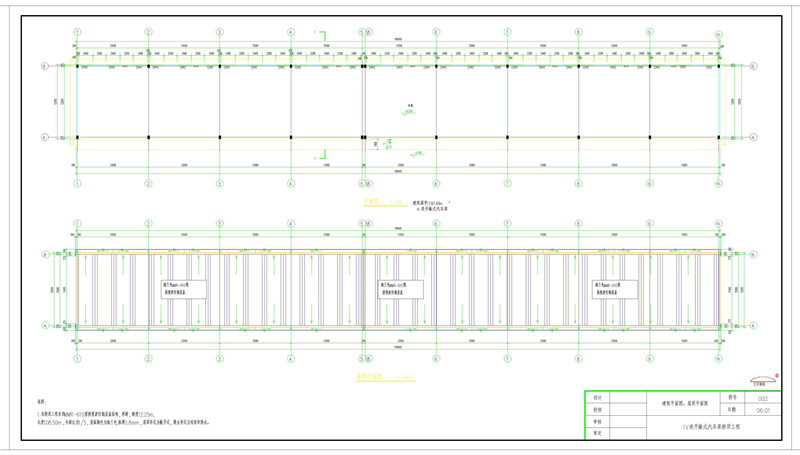

这是屋顶平面图,拱形波纹钢屋盖安装有以下步骤:
1.连接件
将连接件角钢通长焊接于柱顶上(同一水平线上)。
2.拱形波纹钢屋盖安装
在吊装时应采取有效措施确保结构稳定并防止产生过大变形。在地面用封边机将成型的小单元板每三块拼接成一大块单元板;吊车起吊屋顶;屋盖板就位后,用自攻螺钉将拱脚栓接于连接角钢上;将吊顶预埋件置于单元板缝中,每两块单元板用封边机咬合。
这就是位于广东惠州拱形屋顶车库设计图,您有任何建议或者疑问都可以评论或者联系我们。
