这是广东云浮钢构无梁图某鸡舍的设计图,工程结构为钢构无梁拱,今天由杰达钢构技术员胡子豪先生为大家讲解一下。
这是拱形屋顶的剖视图和山墙立面图,在这张图上,我们可以看出拱形屋顶的跨度为16米,拱高为3.38米。长度为75.5米。
总面积为1208平方米,矢跨比为0.21,在房屋上面设置钢拉索,来拉住两边。
山墙端采用拱形波纹钢屋盖的瓦片,侧边两排钢柱顶住拱形屋顶的重量。

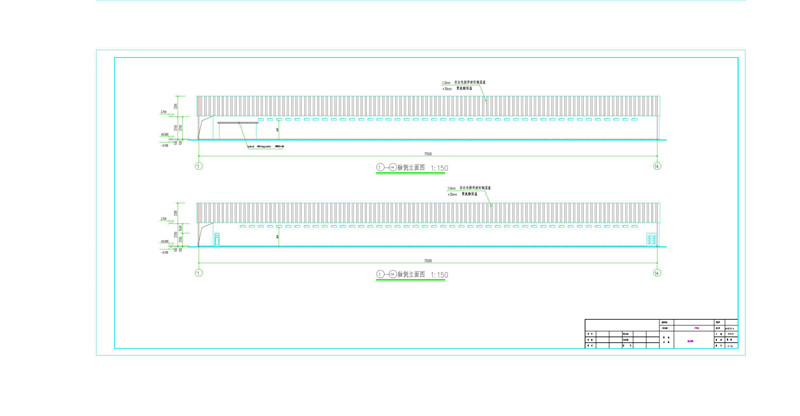

这是拱形屋顶的轴立面图,屋盖钢屋板的厚度为1.0mm,颜色为灰白色拱形波纹钢屋盖。
下面涂抹聚氨酯保温厚度为30mm,在门口上面是彩钢夹心板。窗户的高度为3.07米。

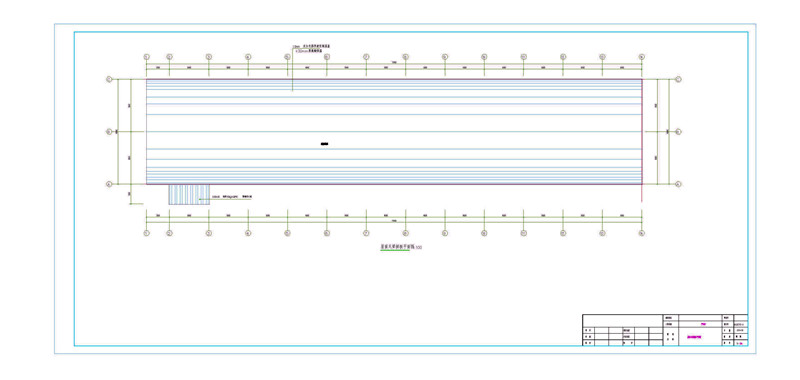

这是屋面无梁拱板平面图,每隔6米打一根钢柱。
这个鸡舍采用了无梁拱形波纹钢屋盖结构,具有很高的承重能力和稳定性。
从设计图中可以看出,整个鸡舍占地面积较大,可以容纳大量的禽类,提高养殖效益。
此外,拱形结构采用了钢材作为主要材料,极大地提高了建筑的强度和耐久性,可以满足长期使用的需求。
这就是广东云浮某鸡舍钢构无梁拱设计图,如果你也有这种拱形屋顶的需要可以联系我们!
