众所周知,拱形屋顶的实用性和美观性在建筑方面都是很实用的,今天杰达钢构技术员胡子豪先生带大家看一下拱形屋顶的施工图纸。
这是一张拱形屋顶的图纸,首先我们可以看出它的板材厚度1.2mm,弧长24.3m。采用的上海宝钢的瓦片。
它的两边天沟是用来排水的,下雨天的时候拱形屋顶上累计的雨水都会留在天沟内,再由天沟内的落水管排出。

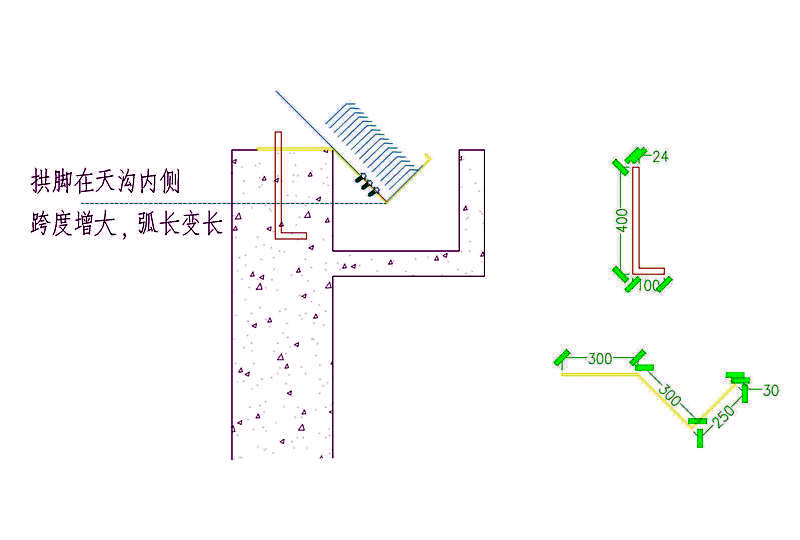

这是拱形屋顶的天沟细节图,它的天沟设有预埋件,预埋件的长度为400mm。
拱形屋顶的拱脚和钢托板采用自攻螺栓将它们打在一起。同时设置泛水板不让雨水留在拱脚处。

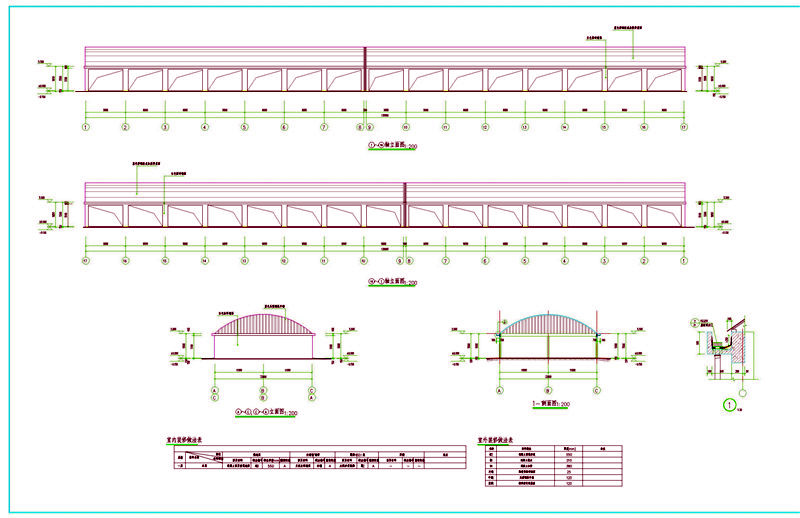

这是拱形屋顶的轴立面图,长度为135.5米,跨度为22米。面积为2981平方米。
外面墙的颜色为白色涂料墙面,山墙的颜色为蓝色压型钢板外墙。可以看出天沟的宽度为100mm。
如果你也需要咨询和安装拱形屋顶的需要,可以联系我们!
