这是为数不多的两座拱形屋顶连在一起的,其中还是一个大跨度和一个小跨度,长度也是一个长一个短。
今天由杰达钢构的技术员胡子豪先生给大家讲解一下。

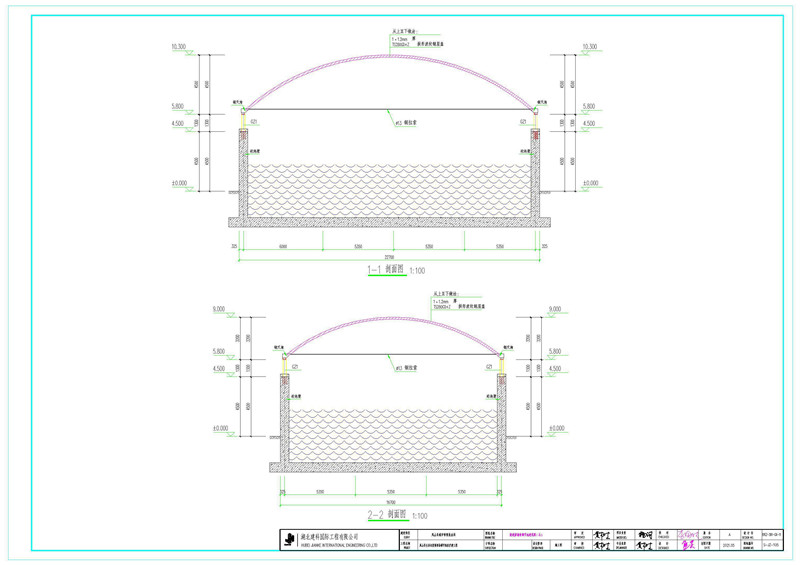

这是拱形屋顶的剖面图,拱形屋顶的厚度为1.2mm,型号为TS280GD+Z。
中间拉一根圆度为12的钢拉索,两边立柱上面打两根钢柱,钢柱上面有钢天沟。
拱形屋顶的跨度为22.7和16.7米。拱高分别为4.5和3.2米。立柱的壁为砼池壁。

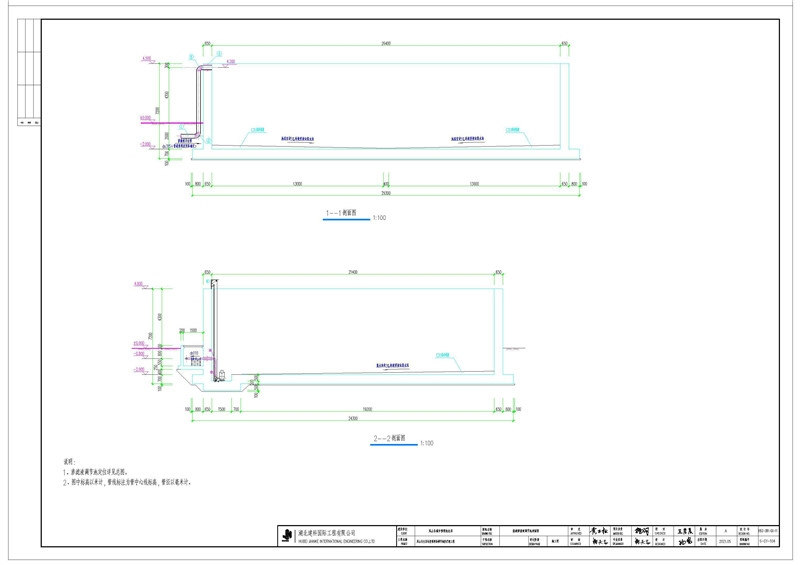

长度分别为29米和24米,预留DN100防水套管管中底标高-0.800m。
应施工条件,可在池壁中间设置水平施工缝,施工缝处混凝土凿毛处理。只能做水平施工缝,不能做竖向施工缝。

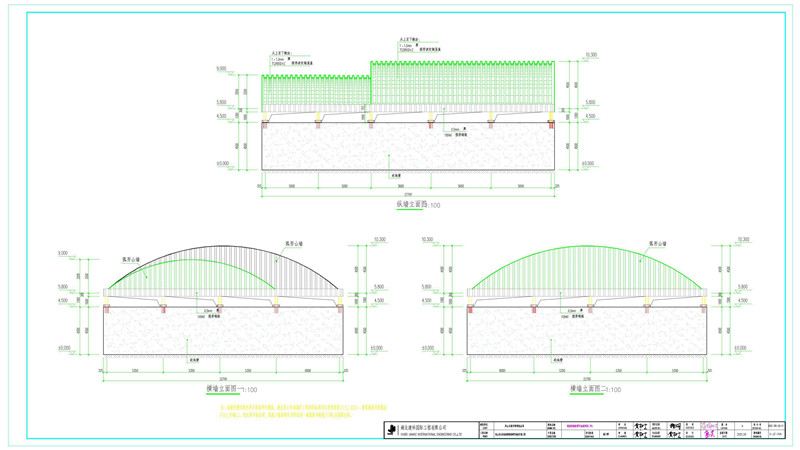

在拱形屋顶的拱脚出使用的彩钢瓦是0.5mm厚YX840型彩钢板,外墙驼色真石漆涂料,混凝土墙面刷专用界面剂一遍墙面勾缝宽15深6内刷深色漆。
池壁外侧为驼色真石漆涂料外墙面,做法参《中南地区工程建设标准设计建筑图集》15ZJ001-建筑构造用料做法。
上面就是关于广西河池凤山两座连拱施工图纸的全部内容了,您有任何建议或者疑问都可以评论或者联系我们。
