这是来自河北秦皇岛的一个厂家联系我们需要在跨度为29米跨煤棚上安装拱形屋顶。

首先厂家明确的说明了这是干煤棚，所以防水性一定要好。杰达钢构技术员胡子豪先生带大家来看一下这张图纸。

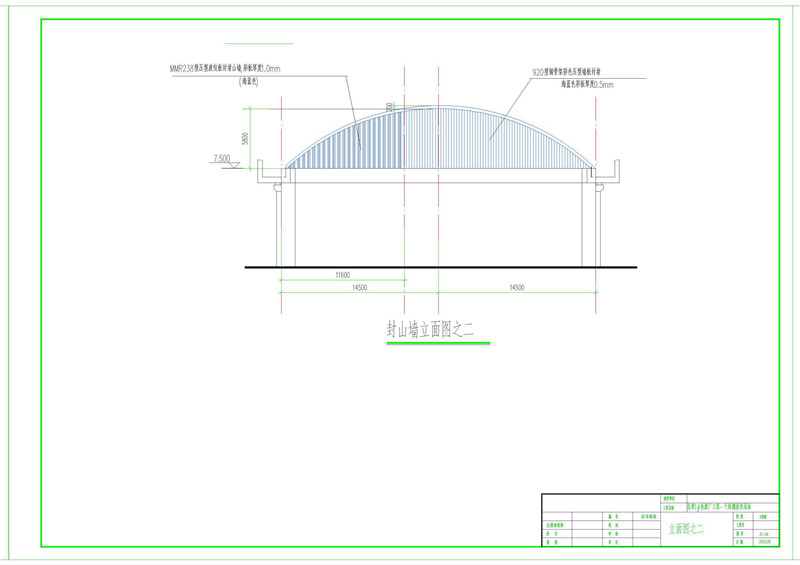

这是山墙立视图，左边部分MMR238型压型波纹板封堵山墙,彩板厚度1.0mm，板的颜色为海蓝色。

右边部分920型钢骨架彩色压型墙板封堵，颜色也是海蓝色但是板的厚度只有0.5mm。

拱高为5.8米，矢跨比为0.2。

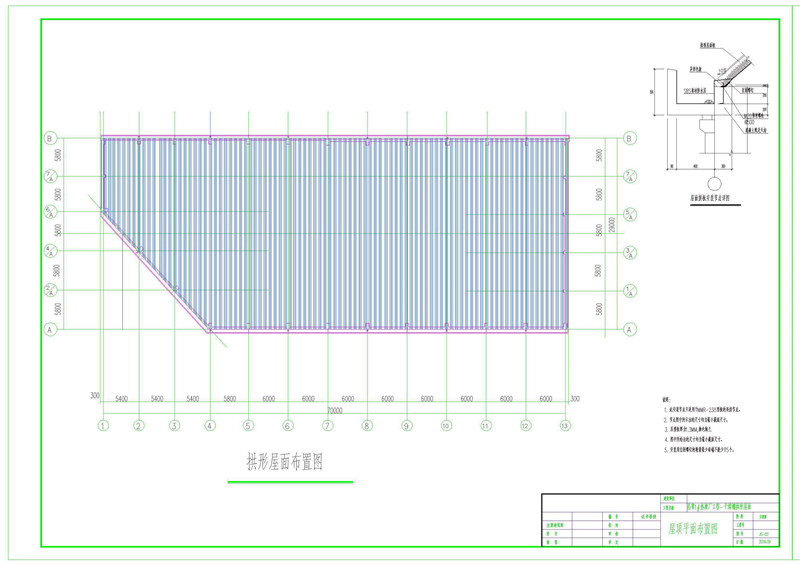

这是拱形屋面布置图，此安装节点只适用于MMR-238型板的连接节点。

节点图中所示出的尺寸均为最小截面尺寸。压型板厚为1.3mm，颜色为海蓝色。

安装用自固螺钉的数量最少每端不能少于5个。

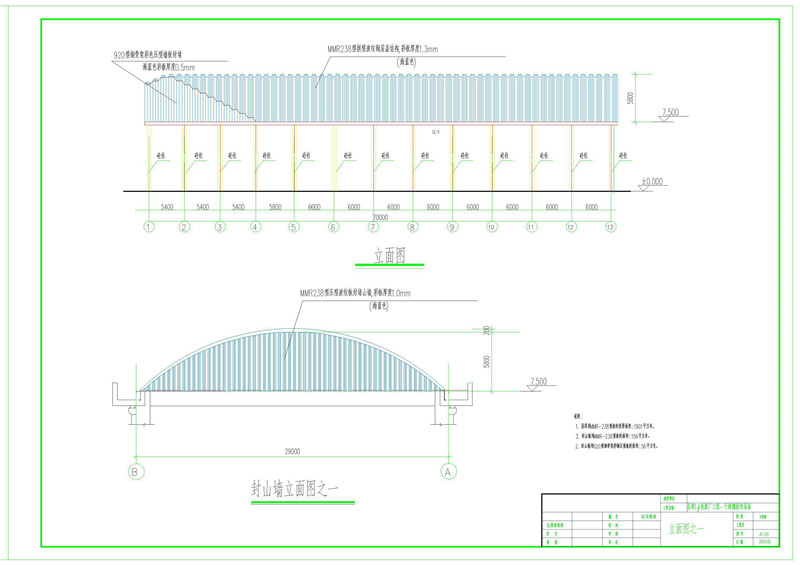

这是拱形屋顶的立面图和山墙端立面图，每隔6米打一根硂柱。

1.屋顶用MMR-238型板的投影面积：1901平方米。

2.封山墙用MMR-238型板的面积：156平方米。

3.封山墙用920型钢骨架彩钢压型板的面积：56平方米。

上面就是关于河北秦皇岛29米跨煤棚安装拱形屋顶图纸纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
