河南三峡门煤堆场安装拱形波纹钢屋盖设计图

拱形屋顶厂家 2023-04-09 16:15:05 图纸图集 675 ℃ 0 评论

今天带大家了解一下河南三峡门煤堆场安装拱形波纹钢屋盖设计图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

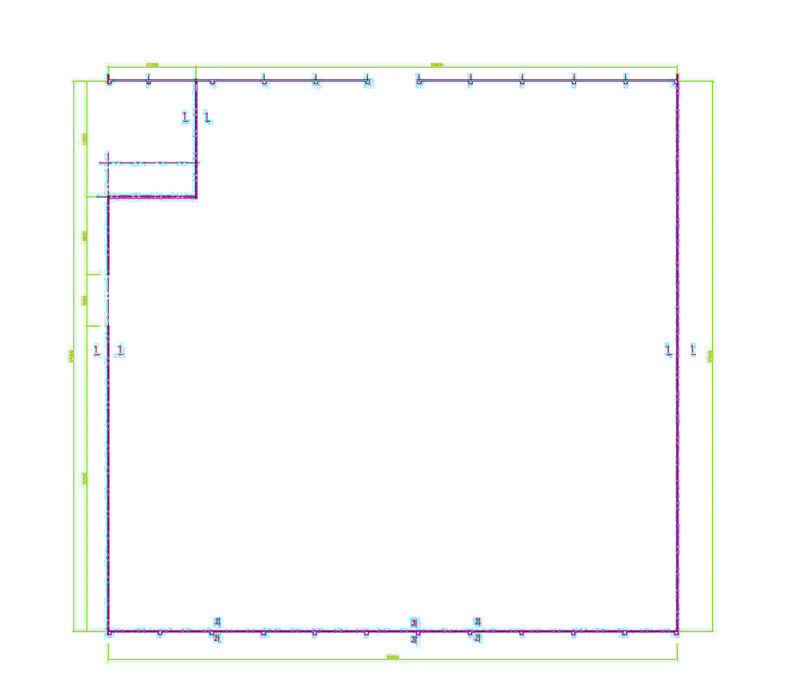

本份图纸施工地点位于河南三峡门

本份图纸下部结构是砖混，上部结构采用了金属薄壁结构。

本次施工的建筑跨度是33米，长度是64米，面积是：2112平方米，我们杰达钢构施工人员大约需要7天即可完成施工。

本次施工的跨度是33米，拱高为6.6米，矢跨比为0.2，使用的板材厚度为1.0mm，厂家为：上海宝钢。

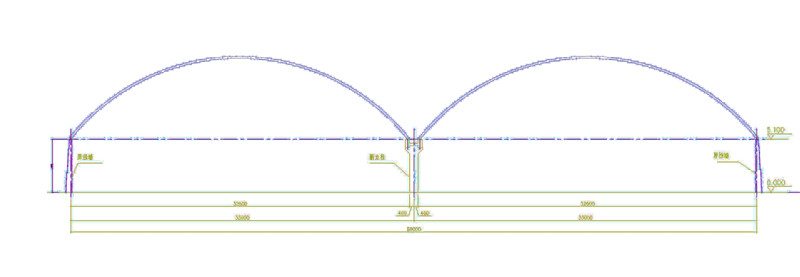

这是拱形屋顶的剖视图，首先这是一座两联跨，中间是采用钢拉绳将两根绳子拉住。

天沟端搭在一根新建的立柱上。

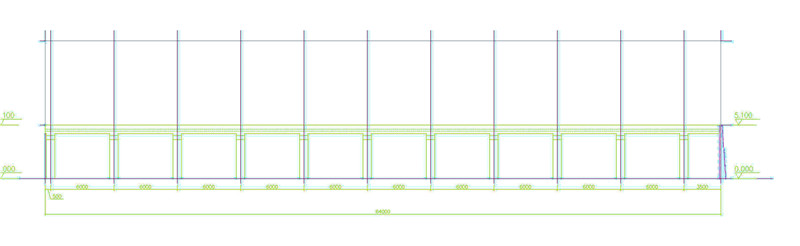

这是拱形屋顶的立视图，全长64米。

立柱的高度在5.1米。每隔6米打一根立柱。

说明：

1.挡土墙混凝土等级：C25，钢筋￠为HPB235；￠为HPB335。

2.一般要求：混凝土保护层厚度及钢筋搭接长度除注明外见《03G101-1》。

3.钩筋Φ14@600梅花型布置。

4.护壁柱柱顶预埋钢板-500×400×16 锚筋8Φ20 L=1000mm。

上面就是关于河南三峡门煤堆场安装拱形波纹钢屋盖设计图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
