河南新乡连跨拱单跨为30米连跨60米的拱形屋顶，用来储煤的仓库，今天杰达钢构技术员胡子豪先生带大家来看一下这张图纸。

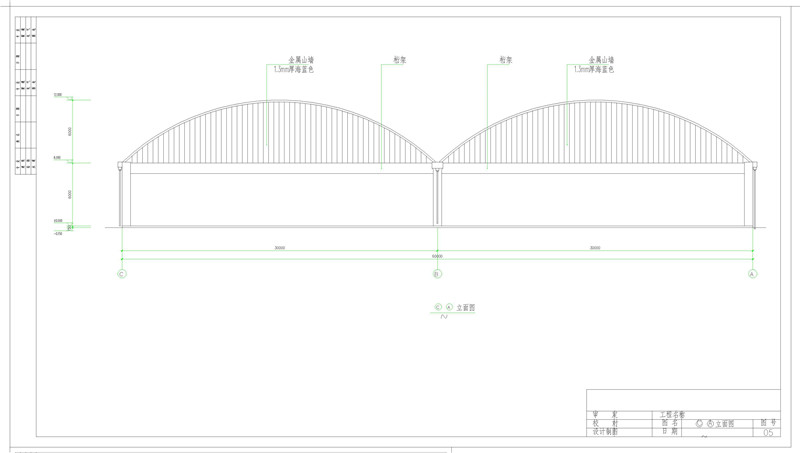

这是连跨拱的立面图，拱高6米，在两座拱形屋顶之间设有一座天沟。
天沟在立柱上，立柱承载着两边的拱脚。

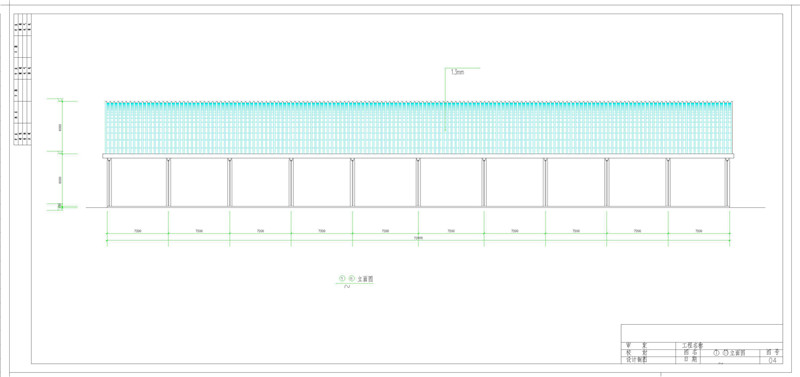

这是拱形屋顶的正立面图，每隔7.2米打一根立柱，在这72米里面有11根立柱。
上面采用厚度为1.3mm的拱形波纹钢屋盖，立柱的高度也为6米。

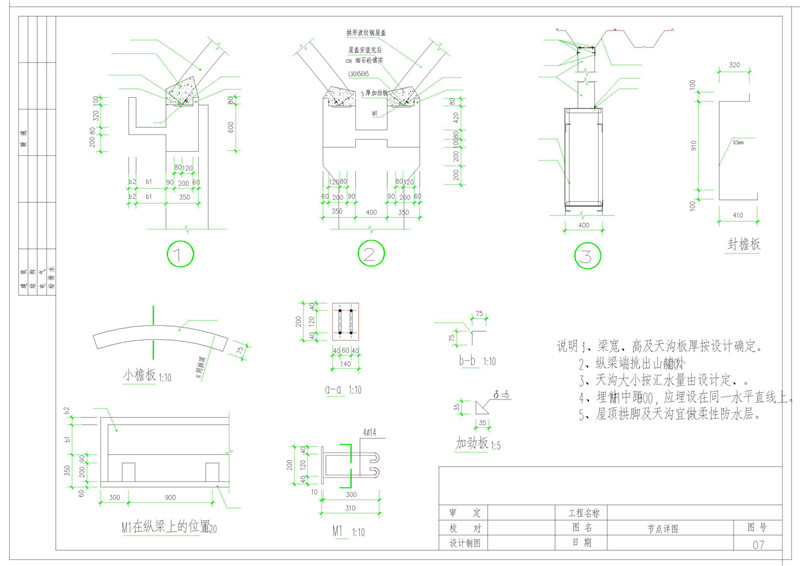

这是细节图，拱形波纹钢屋盖的拱脚和天沟内，将拱脚和钢托板用自攻螺栓打在一起，安装完后用C20细石砼填实。
天沟大小按汇水量由设计定，屋顶拱脚及天沟宜做柔性防水层。
这就是这张图纸的详细解说，您有任何不明白的地方都可以联系我们。
