江苏南京某厂家两联跨拱形屋顶施工图

拱形屋顶厂家 2023-04-10 15:09:00 图纸图集 900 ℃ 0 评论

本张图是江苏南京某厂家两联跨的拱形屋顶施工图，厂家要求第一座拱形屋顶先拆后换，第二座就是加固。

杰达钢构技术员胡子豪先生来带大家看一下这张图纸。

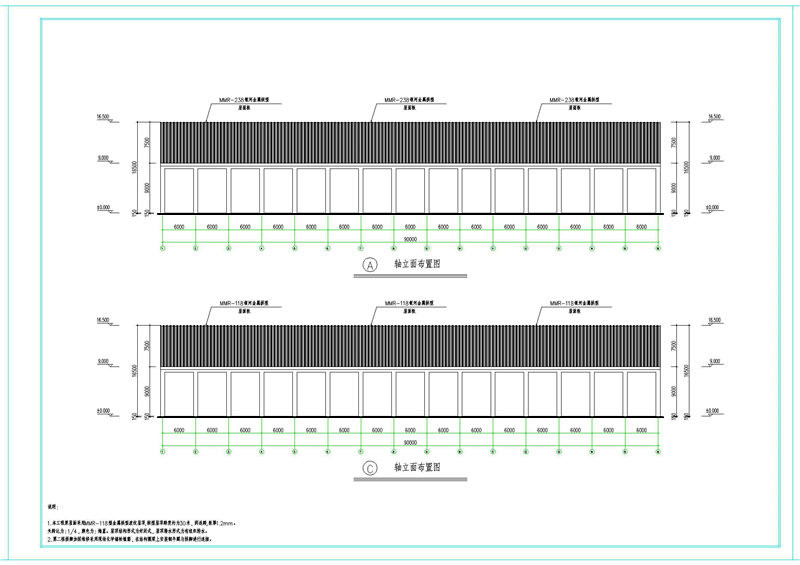

这是拱形屋顶的轴立面布置图，两联跨的造型属实方便，左边这一座是拆除更换部分，右边是维修加固部分。

两座拱形屋顶板用的材料都为MMR-238银河金属拱型屋面板。

拱形屋顶的单跨为30米，双跨为60米。

这是拱形屋顶的屋顶平面布置图，说明：

1.本工程原屋面采用MMR-118型金属拱型波纹屋顶,拱型屋顶跨度约为30米，两连跨,板厚1.2mm。

矢跨比为：1/4，颜色为：海蓝。屋顶结构形式为封闭式，屋顶排水形式为有组织排水。

2.第一栋拱形屋顶拆除后更换为238型拱形屋顶，第二栋根据现场实际情况进行拱脚加固维修。

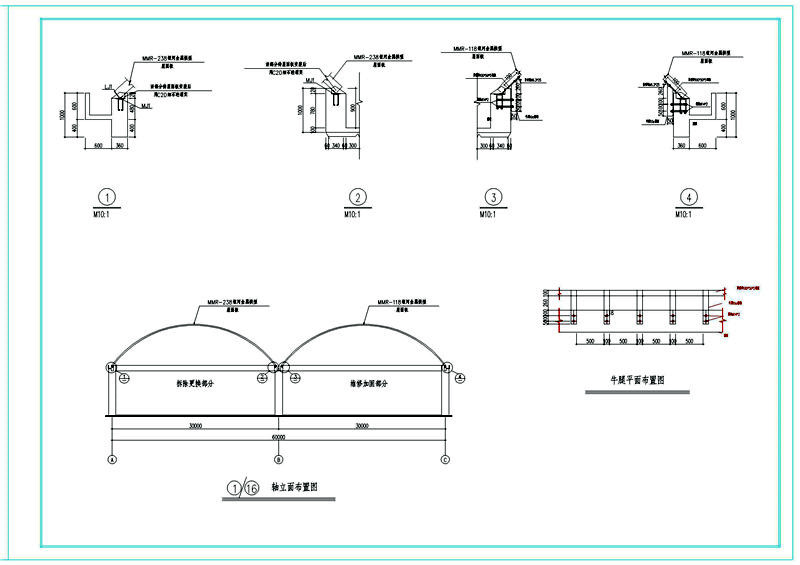

这是拱形屋顶的轴立面布置图，说明：

1.本工程原屋面采用MMR-118型金属拱型波纹屋顶,拱型屋顶跨度约为30米，两连跨,板厚1.2mm。矢跨比为：1/4，颜色为：海蓝。屋顶结构形式为封闭式，屋顶排水形式为有组织排水。

2.第二栋拱脚加固维修采用现场化学锚栓植筋，在结构圈梁上安装钢牛腿与拱脚进行连接。
