江西吉安某市场安装拱形屋顶大棚施工图

拱形屋顶厂家 2023-04-10 15:28:53 图纸图集 768 ℃ 0 评论

有关江西我们也做了几个工地，这次在江西吉安我们需要施工的是市场安装拱形屋顶。

今天杰达钢构技术员胡子豪先生带大家来了解一下。

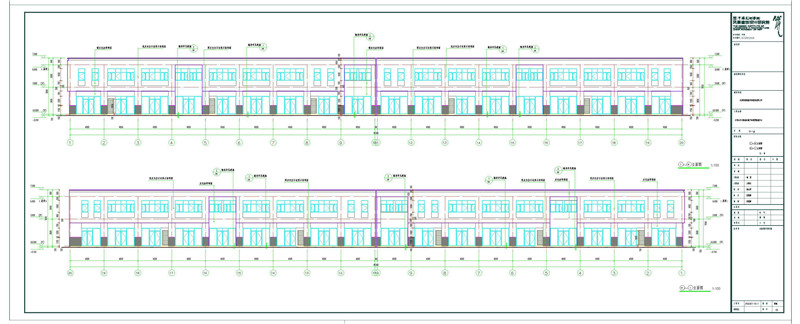

这是一张厂房立面图，高度低于1米以下得涂抹碳灰色涂料饰面。

高度高于3.6米的涂抹浅灰色仿石材真石漆饰面，拱形屋顶的高度在7.5米。

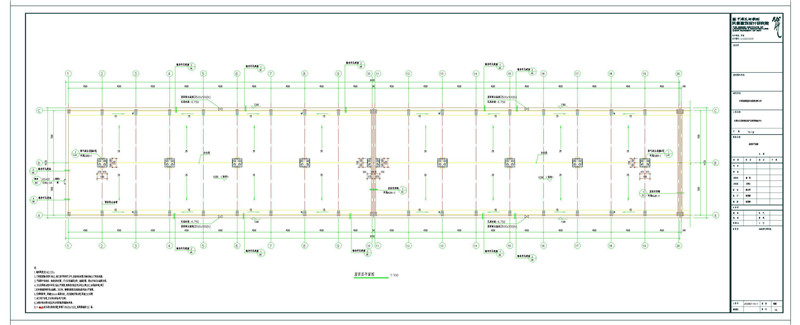

这是拱形屋顶的屋顶平面图，注:

1.墙体厚度为240,120。

2.门垛宽度除注明外为60,或门居开间净尺寸中,在结构柱或剪力墙边的60门垛素砼做。

3.平面图中结构柱、构造柱的位置、尺寸以结施图为准;地漏位置、排水方向以水施图为准。

4.卫生间预留水管井详见卫放大平面图,待管道安装完毕后用30厚GRC水泥板封砌,洞口二次封堵检修洞详见水施图。卫生间、楼梯间建筑完成面标高详放大平面图。

5.空调预留洞,距墙80mm或靠柱边,并注意避开雨水管,距地200布置

6.内门用户自理,卫生间内设备用户自理。

7.水管井待水管安装完毕后用同强度钢筋砼封堵。

8.“ ”表示消火栓的位置,留洞尺寸800x1900,底距楼地面150高。

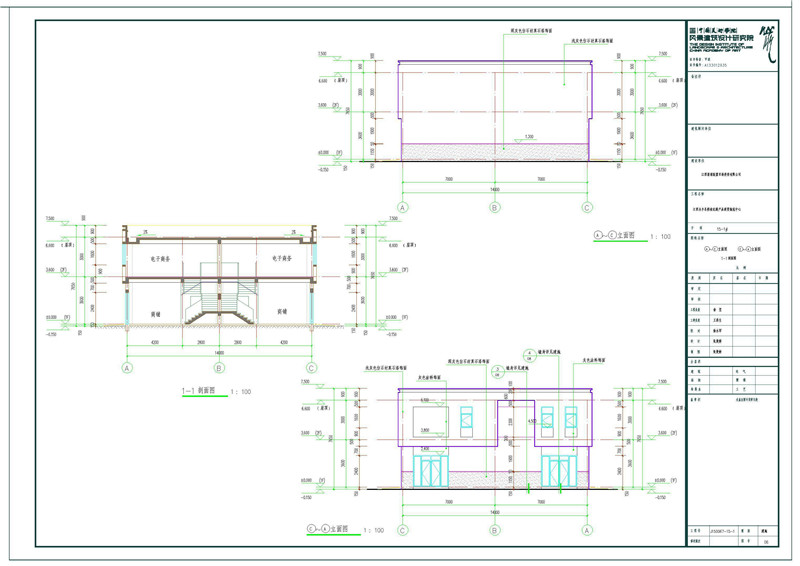

这是仓库的立面图，一楼是店铺，二楼是仓库。

跨度为16米，长度为81.3米，总面积1300.8平方米，我们专业团队施工仅需3天。

最后，感谢您花费宝贵的时间阅读我们的文章，如果您对于纸张还有其他问题或者建议，欢迎与我们交流。
