这是在江西乐平某工厂内的设计图，具体是在成品仓库上安装拱形屋顶设计图。
今天由杰达钢构技术员胡子豪先生带大家来看一下这张图纸。

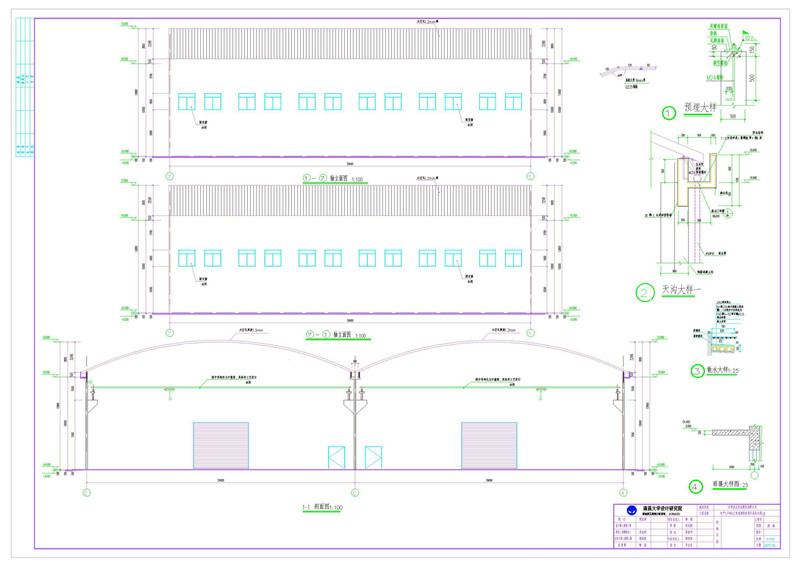

这是拱形屋顶的轴立面图和剖面图，很明显这是连跨拱形屋顶，每座跨度为29米。
太空瓦厚度1.2mm，拱形屋顶的长度为58米。吊钩仅为示意图，具体详工艺设计。

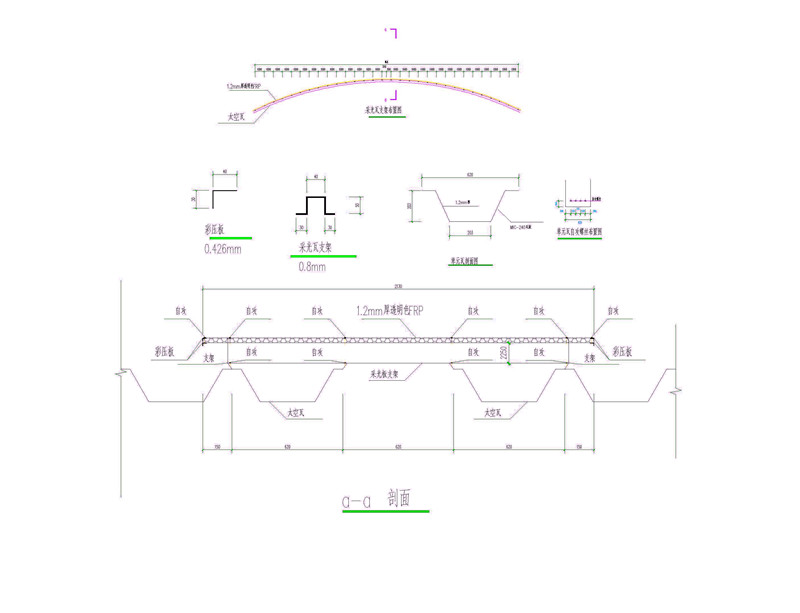

这是采光瓦支撑图，上层是1.2mm厚透明色FRP，下层是1.2mm厚板。
在采光板下面有采光板支架，每个板上面有自攻螺丝，中间距离2250mm。

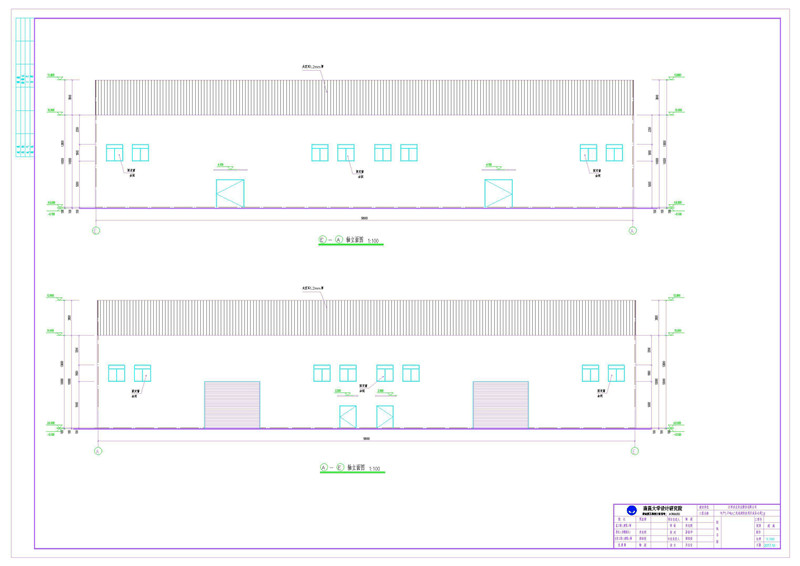

这是拱形屋顶的轴立面图，拱高3.8米，总面积1682平方米，矢跨比为0.131。
这上面有八扇窗户和两张门，房屋的高度为10米。
以上就是关于江西乐平某工厂成品仓库上安装拱形屋顶设计图的全部图纸了，您有任何不理解的地方都可以联系我们！
