山东聊城某厂家洗衣房安装拱形屋面施工图

拱形屋顶厂家 2023-04-11 10:26:39 图纸图集 472 ℃ 0 评论

聊城市位于山东省西部，西部靠漳卫河与河北省邯郸市、邢台地区隔水相望，南部和东南部隔金堤河、黄河与河南省及本省的济宁市、泰安市、济南市为邻，北部和东北部与德州市接壤。

聊城市因史称聊摄国故名。聊城市辖东昌府区、临清市和冠县、莘县、阳谷、东阿、荏平、高唐6县及一个经济技术开发区。

今天杰达钢构技术员胡子豪来带大家看一下1施工地点位于山东聊城的图纸。

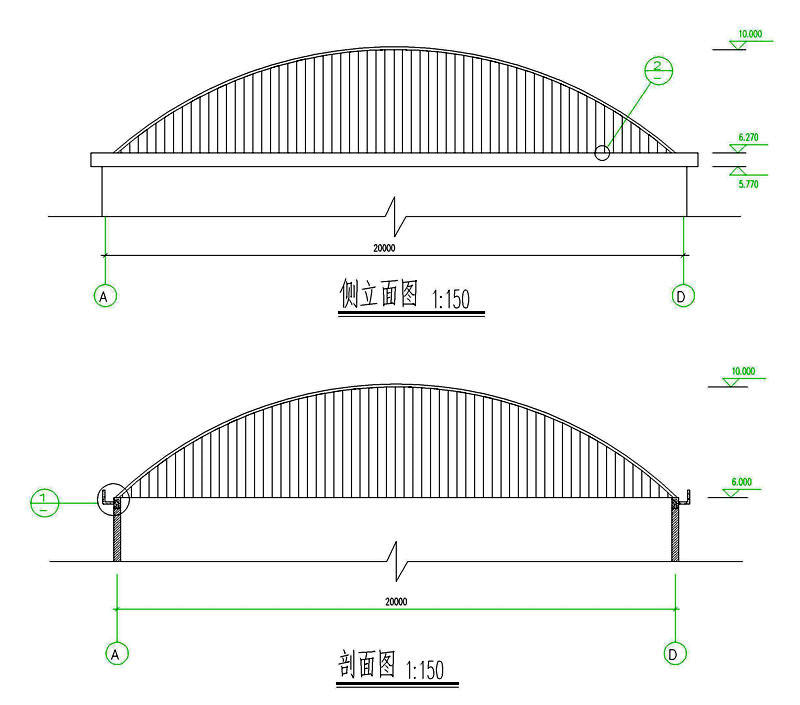

这张拱形屋顶的跨度为20米，山墙的高度为10米，山墙的立柱为6.2米。

拱高3.8米，两侧布置天沟。

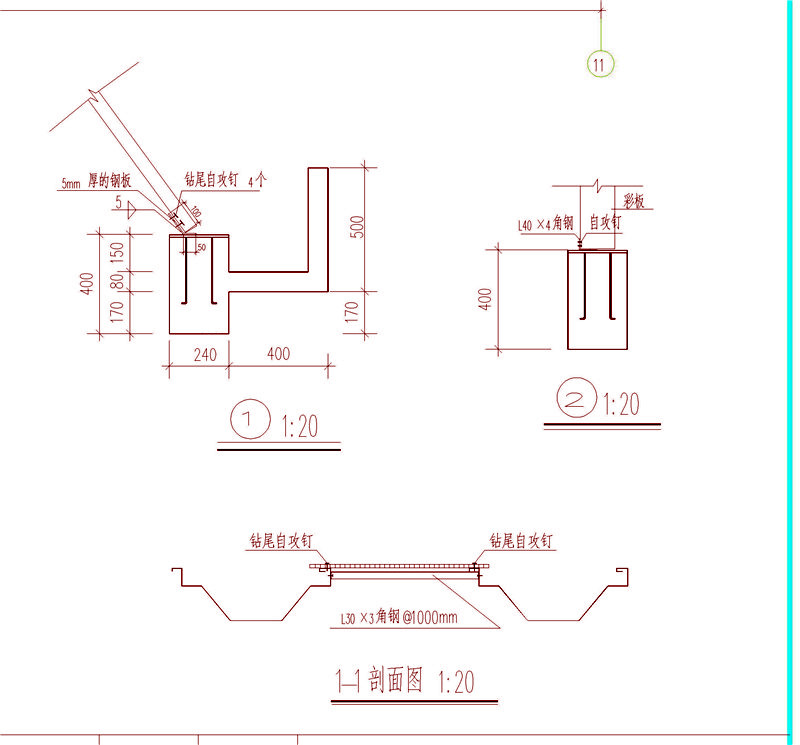

这是一些小部件的细节图，天沟的宽度为400mm，天沟内预埋件。

将拱形屋顶的拱脚和预埋件连接件打在一起，用四钉在一起。

这是正立面图，长度为50米，所以总面积为1000平方米。

在拱形屋顶的上方设置采光板，每隔6米设置一个。

这就是关于山东聊城某厂家洗衣房安装拱形屋面施工图，你有类似的需要都可以联系我们！
