山东日照养鱼池安装34米跨拱形屋顶施工图

位于山东日照的某养鱼池，需要安装制作跨度为34米的拱形屋顶。

今天杰达钢构技术员胡子豪先生带大家了解一下这份图纸。

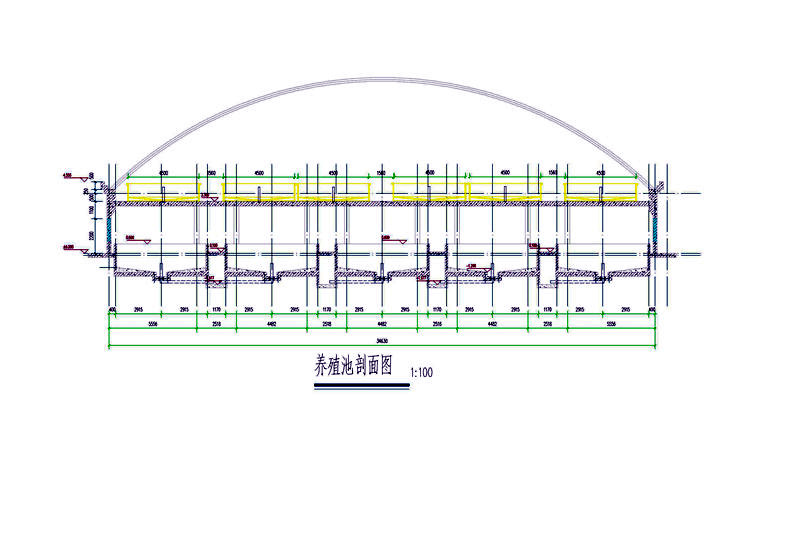

这是拱形屋顶的剖视图，同时也将养鱼池剖出来了，鱼池底部的高度为-1.97米。

立柱的高度为4.55米，拱形屋顶的跨度为34米。

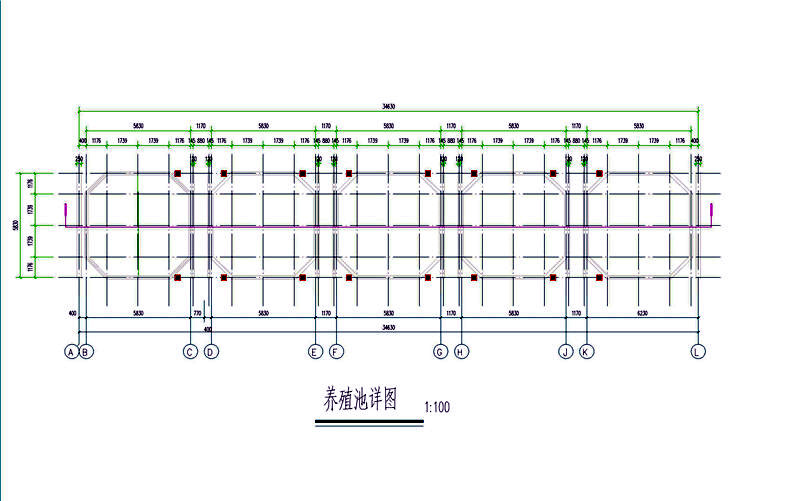

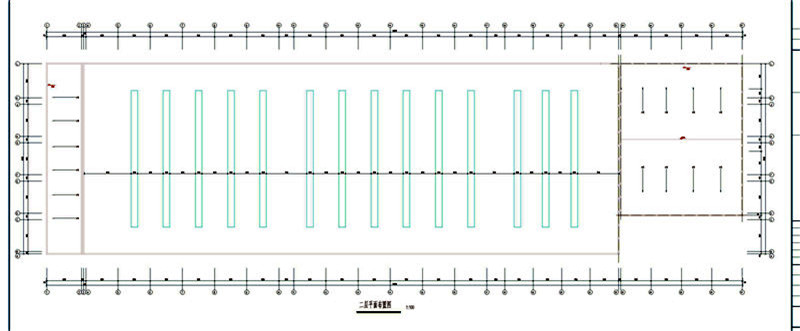

这是养殖池详图，(可以考虑用海荣模块建筑模式,涵盖保温层,保温性能好)。

1本工程外墙主要采用    厚混凝土多孔砖,240mm内墙采用200mm厚混凝厚混凝土多孔砖,。设计标高0.000240mm以下采用    实体烧结砖,施工时应采用同墙体材料相匹配的砌筑砂浆砌筑。钢筋混凝土柱详见结构施工图。

2填充墙体上洞口详见建筑和设备施工图,墙体上的洞口除注明者外采用C20细石混凝土封堵。

3墙体防潮层:墙体在p0.000以下60mm处设置20厚1:2.5水泥砂浆(内掺水泥重量5%的防水剂)水平防潮层(有地梁时免设);所有卫生间均应在四周地面墙体处设300mm高渗反梁。管道周围在按规定密实的同时,洞口部位用防水砂浆做出50mm高止水环。如地坪标高有变化处应重叠搭接,并在较低标高一侧墙体外埋土侧设置20厚1:2聚合物水泥砂浆防潮层。

4所有外窗台底部均设置100mm高C20砼通长(窗所在开间)窗台梁(同墙身宽);纵向配筋4%%c10,箍筋c6@200。

5混凝土墙(柱)边门、窗垛≤200mm时应采用钢筋混凝土浇筑。

6填充墙同钢筋混凝土结构部分交接处,应采用热镀锌钢丝网片(直径≥1.0mm)或加强型耐碱网格布抹聚合物砂浆的加强带进行防开裂处理,加强带距接缝部位的每边的宽度不小于150mm(内墙)、250mm(外墙)。

7办公用房内卫生间墙身底部采用C20混凝土,上返高度300mm。墙体与室外屋面交接处,其底部应设置高度300mm的现浇C20混凝土。

8地下管道穿越建筑物基础或外墙时,预留孔洞顶标高与管道之间的距离按300mm,洞口外缘距离外墙转角处不小于1m。

屋面工程做法如下：

1本工程屋面采用钢板拱顶形式+内喷保温层的屋面做法

2屋面彩钢板的纵向搭接间距不宜超过35米,搭接位置宜错开,搭接处用50mm厚硅胶填实。

3本工程屋面防水等级为Ⅱ级。

4屋面工程执行《屋面工程技术规范》(GB50345-2012)和《屋面工程质量验收规范》(GB50207-2012)。

5本工程屋面排水采用内外排水系统,屋面排水坡度5%(坡度以屋面钢梁及檩条等结构找坡)。

6防水透气层采用100%高密度纺聚乙烯。

7屋面为非上人屋面,屋面排水组织详见屋顶施工图。

8女儿墙泛水构造详见构造节点详图;管道穿屋面做法详见国标12J201第29页第1号节点图。

9雨水管采用PVC管,具体管径见水专业施工图。管道埋入地下排至室外雨水系统,埋入地下部分做防腐处理。

这就是全部内容了，如果您有不理解或者不懂得地方都可以联系我们！
