山西晋中某仓库安装拱形波纹钢屋盖图纸

拱形屋顶厂家 2023-04-11 11:00:05 图纸图集 620 ℃ 0 评论

这是山西晋中某厂家仓库的图纸，这份图纸写的是安装拱形波纹钢屋盖图纸。

今天由杰达钢构技术员胡子豪先生带大家来看一下这张图纸。

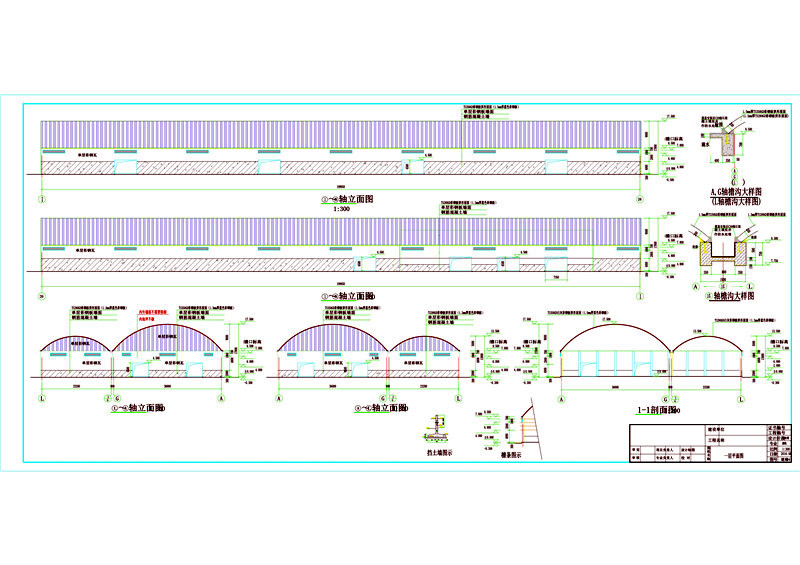

这是拱形屋顶的四张立面图和一张剖视图，可以看出长度为199.95米，跨度为36米。

但是我们可以看到跨度是一个大跨度带一个小跨度，小的跨度为23.2米。

小的拱形屋顶采用的彩钢瓦片是TS280GD，小的彩钢瓦是TS350GD，小的1.2mm厚度。大的1.5mm厚度。

小的拱高5米，大的拱高9米。

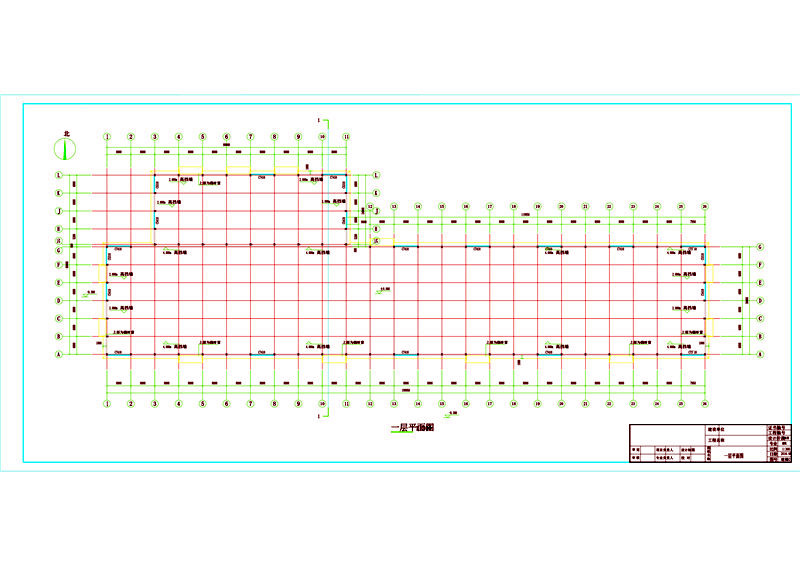

这是一层平面图，在这张图上我们可以看出小的拱形屋顶的长度为大的一半不到，这种属于拱形屋顶中的连跨拱。

四周都是高挡墙，可以用来稳固拱形屋顶。

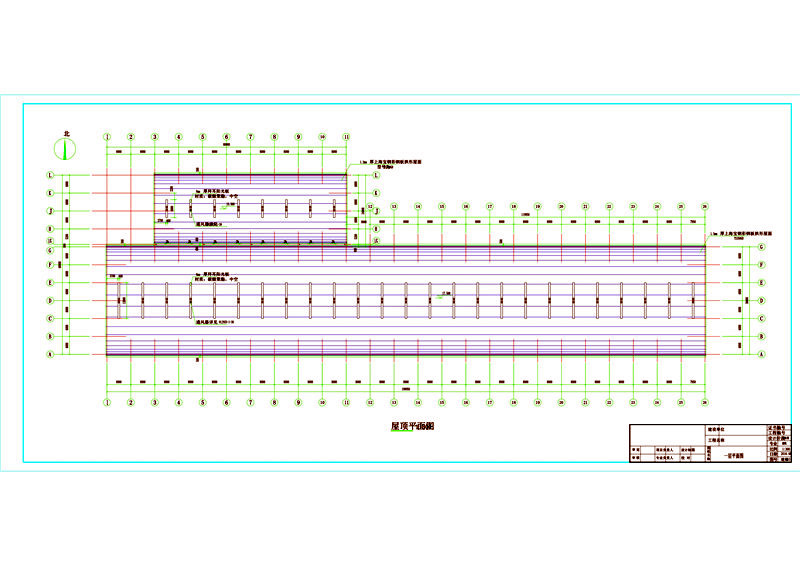

这是屋顶平面图，我们可以看出上面设置了采光板，在采光板的中间还设有通风器。

采光板的名字为厚拜耳采光板，8mm厚度，材质为碳酸聚酯，中间为空。采光板的长度为12米，每隔8米设置一个采光板。

这就是拱形屋顶的全部讲解了，如果你想知道更多可以联系我们电话进行沟通。
