储煤棚安装拱形屋顶位于山西晋中图纸

拱形屋顶厂家 2023-04-11 11:18:24 图纸图集 683 ℃ 0 评论

晋中市晋中市，山西省辖地级市，位于山西省中部，东依太行山，西临汾河，北与省会太原市毗邻，南与长治市、临汾市相交，东北与阳泉市相连，西南与吕梁市接壤。

晋中市下辖2个市辖区、8个县，代管1个县级市，总面积16400平方千米。

晋中做储煤的厂家很多，所以当下雨的时候很烦，这种时候就可以联系我们拱形屋顶厂家来进行施工。

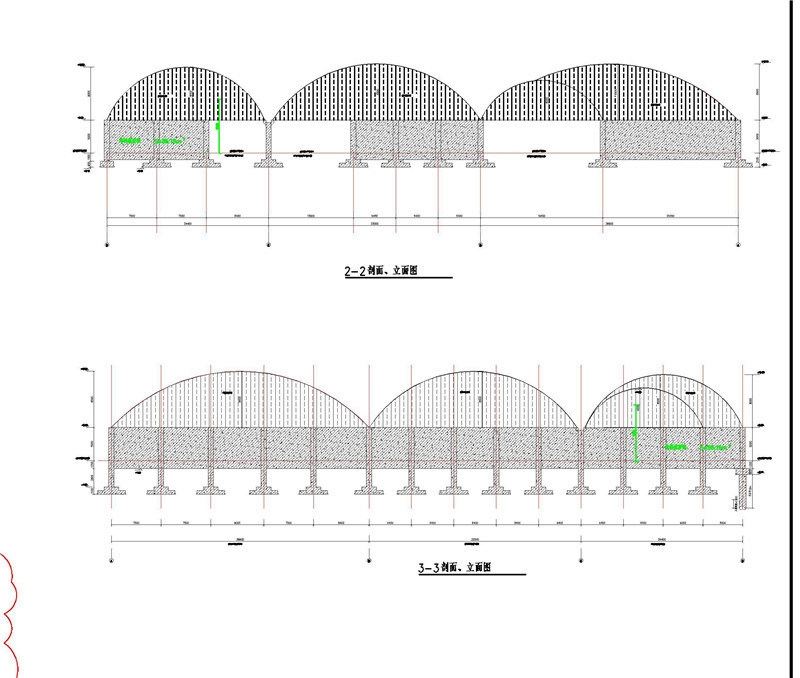

这是三连跨的拱形屋顶，跨度分别为24米，32米，39米。

拱高分别为8米，8.5米，8.5米。

在山墙端大约每隔8米打一根立柱，立柱的高度为10米。

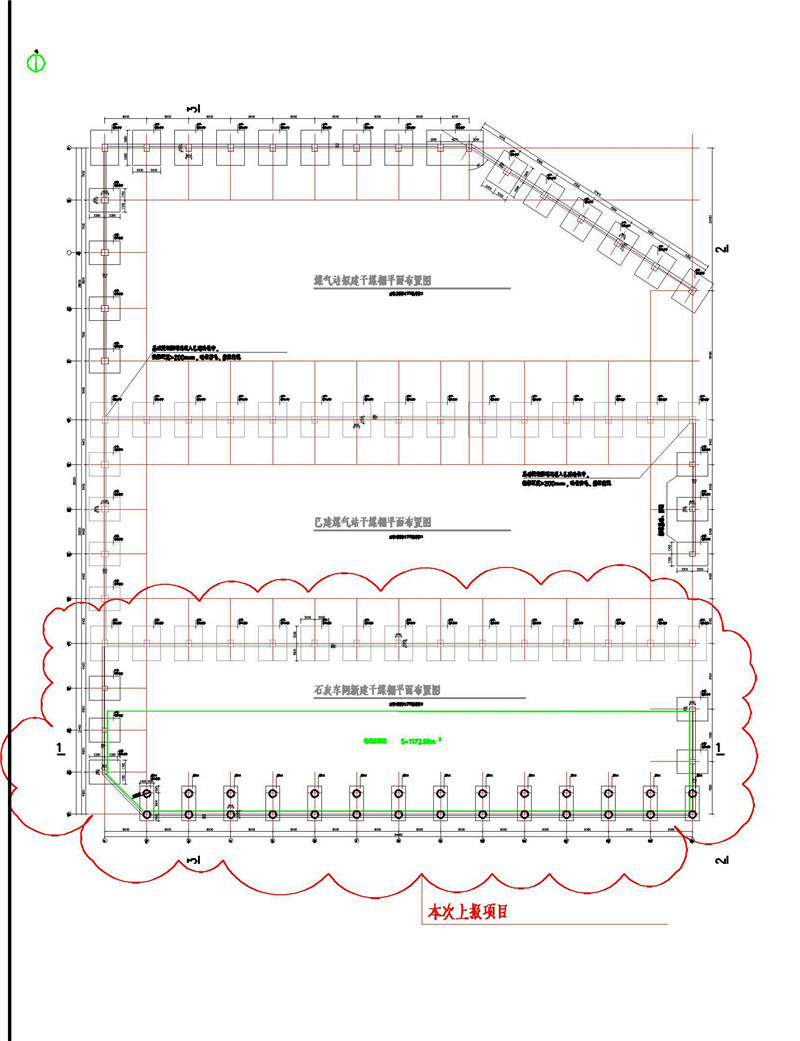

这是石灰车间新建干煤棚平面布置图，基础梁钢筋钻孔植入已建砼柱中，植筋深度≥200mm，砼柱凿毛，整体浇筑。

堆料底面积S=1172.69平方米。

油漆、涂料工程：

1钢构件应除锈处理,喷砂除锈符合SISSa2.5级规定,手工除锈符合ST3.0级规定。

2防锈涂层一般应由底漆、中间漆及面漆组成,涂层与除锈等级相匹配,底漆、中间漆和面漆的组合相匹配。底漆为WZ-1水性无机富锌底漆,中间漆为HB53-42环氧封闭漆(1X30μm),面漆颜色有业主定。

3现场焊缝两侧各50mm及高强螺栓接头部位在构件安装前暂不涂漆,待现场安装完毕后,再按上述要求补漆,

4本工程中所有金属构件均应先涂刷红丹防锈漆一道,再刷腻子,面漆二道,油漆色彩均详见图纸设计。

5各项油漆均由施工单位制作样板,经确认后进行封样,并据此进行验收。

这就是山西晋中储煤棚的图纸，有任何需要修改的或者不懂的地方都可以联系我们！
