浙江丽水农贸市场安装拱形波纹钢屋盖设计图

拱形屋顶厂家 2023-04-12 13:50:45 图纸图集 598 ℃ 0 评论

拱形屋顶的适用性是很广泛的,大到工厂批发市场,小到运动场地都可以使用我们的拱形屋顶,方便还美观。

今天杰达钢构技术员胡子豪先生带大家来看一下浙江丽水农贸市场安装拱形波纹钢屋盖设计图。

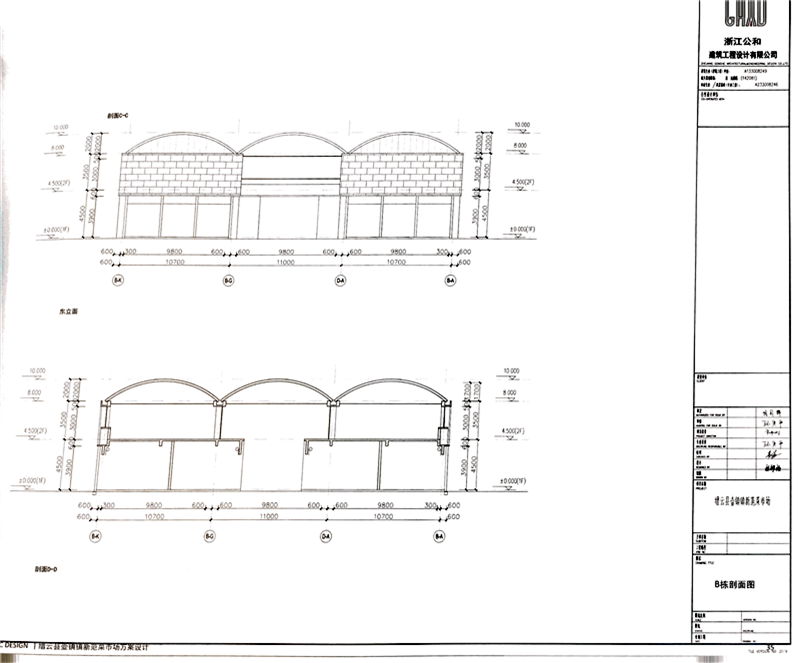

这是拱形屋顶的立面图和剖面图,在立面图上面我们看出两个拱形屋顶和一个仓间罩棚图纸,两边厂房的跨度是10.7米,中间罩棚的跨度是11米。

三座拱高都是2米,矢跨比为0.2。

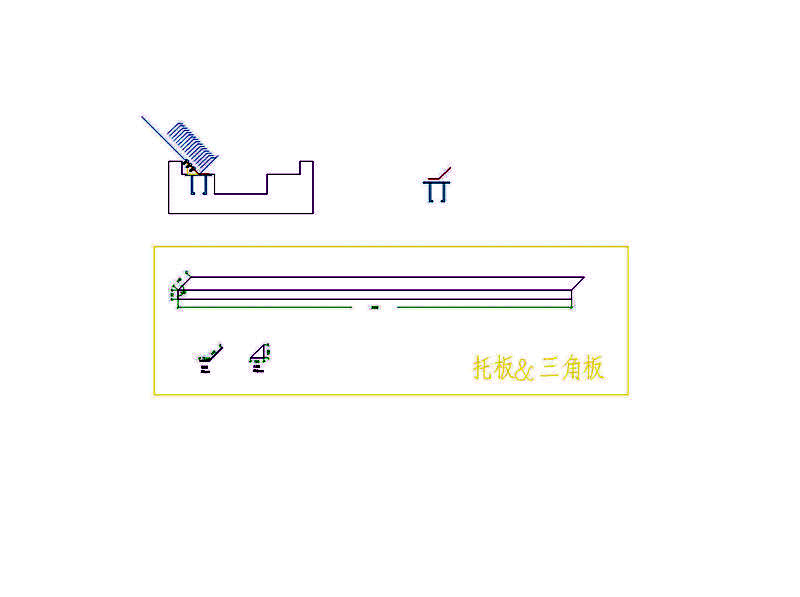

这是钢托板和三角板的细节图,上面是天沟处拱形屋顶的拱脚和预埋件和托板三个焊接在一起的图纸。用自攻螺栓打在一起。

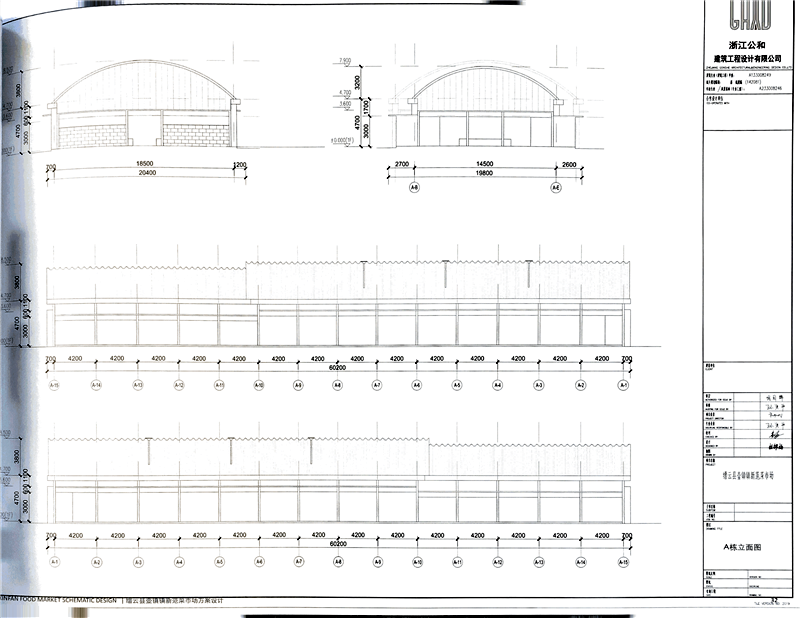

这是拱形屋顶的正立面图,每隔4.2米设置一个立柱。

总长度60.2米,总面积2000平方米,我们杰达专业施工团队需要施工6天即可完成。

这就是浙江丽水农贸市场安装拱形波纹钢屋盖设计图,大家有用可以多多参考。

Tags:杰达钢构拱形屋顶仓间罩棚拱形屋拱形波纹钢屋盖
