大家好,今天又是新的一天了,有关拱形屋顶双层的工程案例较少,这次给大家带来江西南丰的一个工程案例。
位于江西南丰的某厂家安装双层拱形屋顶的施工图,今天由杰达钢构技术员胡子豪先生为大家讲解。

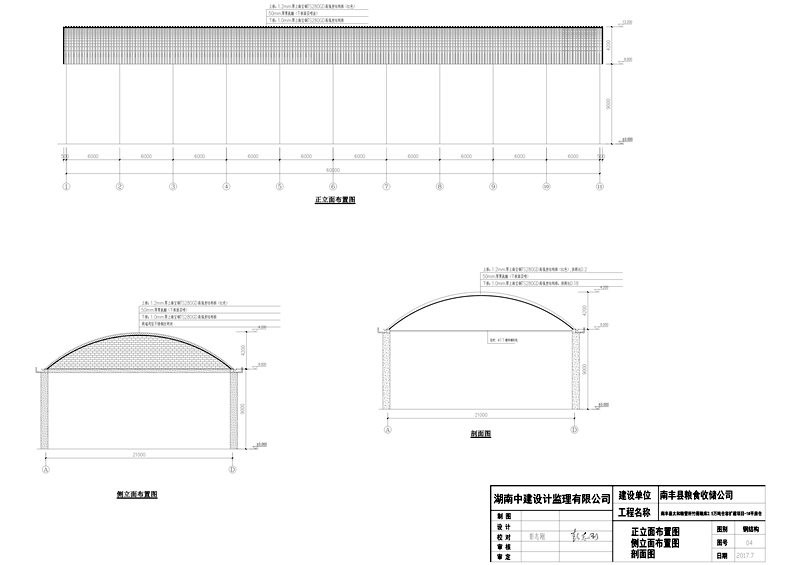

这是拱形屋顶的正立面图和剖视图,首先给大家讲一下它的上下层板厚,上层板厚为TS280GD1.2mm厚上海宝钢高强度结构板(红色)。
下层为TS280GD1.0mm厚上海宝钢高强度结构板,中间喷涂50mm厚聚氨酯(下板面层喷涂)。
拱形屋顶的跨度为21米,立柱的高度为9米,山墙端拱高为4.2米,矢跨比为0.2。
这是拉杆布置图,拱形屋顶的中间设有拉杆,拉杆:φ11镀锌钢绞线。
每隔三米之间就设置一个,在墙里面设置M-1预埋拉环,用UT楔型连接。
拱形屋顶的长度为60米,跨地为21米,总面积为1280平方米,我们杰达专业施工团队需要4天即可完成施工。

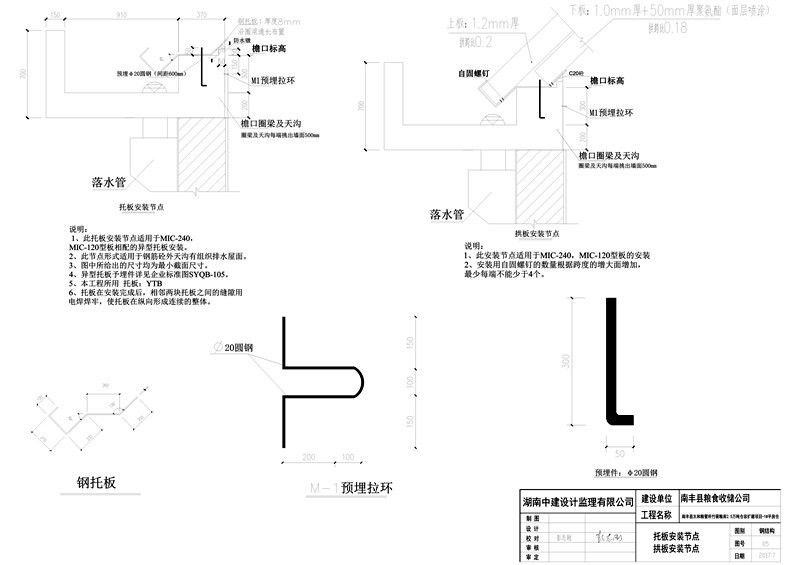

这是双层拱形屋顶的天沟内细节图,钢托板安装说明:
1、此托板安装节点适用于MIC-240,MIC-120型板相配的异型托板安装。
2、此节点形式适用于钢筋砼外天沟有组织排水屋面。
3、图中所给出的尺寸均为最小截面尺寸。
4、异型托板予埋件详见企业标准图SYQB-105。
5、本工程所用 托板:YTB
6、托板在安装完成后,相邻两块托板之间的缝隙用电焊焊牢,使托板在纵向形成连续的整体。
拱板安装说明:
1、此安装节点适用于MIC-240,MIC-120型板的安装
2、安装用自固螺钉的数量根据跨度的增大面增加,最少每端不能少于4个。
这就是这江西南丰安装双层拱形屋顶图纸介绍,如果您有任何疑问或者认为需要修改的地方请联系我们!
