江苏泰州24米跨粮仓加盖图纸

拱形屋顶厂家 2023-04-13 11:20:39 图纸图集 492 ℃ 0 评论

我们的杰达钢构公司位于江苏,在江苏泰州有粮仓需要加盖拱形屋顶。

今天杰达钢构技术员胡子豪先生带大家了解一下拱形屋顶的一些尺寸和注意项。

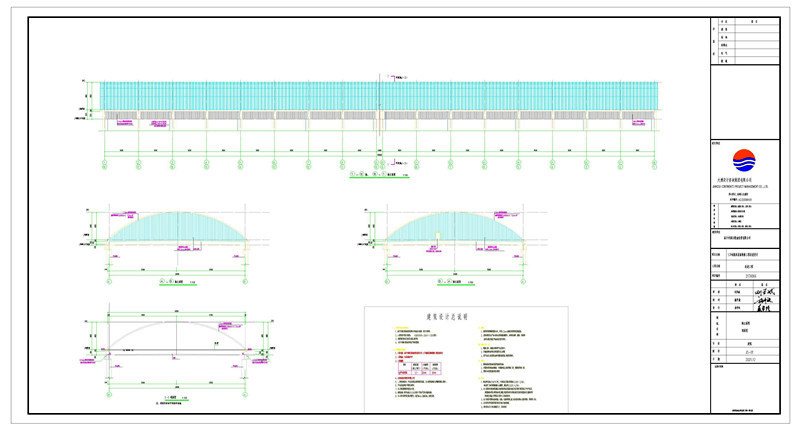

这是拱形屋顶的很经典的一张图纸,图上可以看到几乎全部的尺寸了,厂房的长度为106米,宽度为24米。总面积为2544平方米,我们杰达专业施工团队需要8天即可完成施工。

屋面利用彩钢板做防水层,采用1.2mm海蓝色拱形波纹钢屋盖。热镀锌彩涂板TS280GD+Z雅安色

拱形屋顶的拱高为4.8米,矢跨比为0.2。

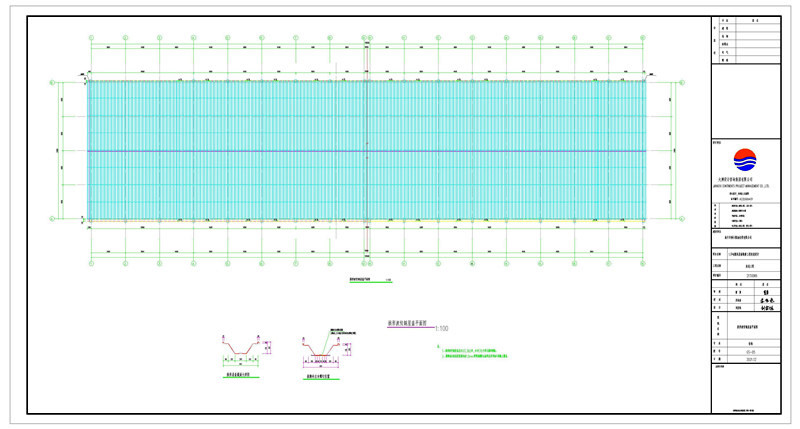

这是拱形波纹钢屋盖平面图,图上可以看出拱形屋顶的加盖位置。

拱脚处自攻螺钉位置8枚M6.3六角法兰面自钻自攻螺钉(双排)。拱形波纹钢屋盖总长107.360米,合计176个单元梯形槽板。

拱脚底托板高度范围内涂1.5mm厚聚氨酯防水涂料后采用细石混凝土覆盖。

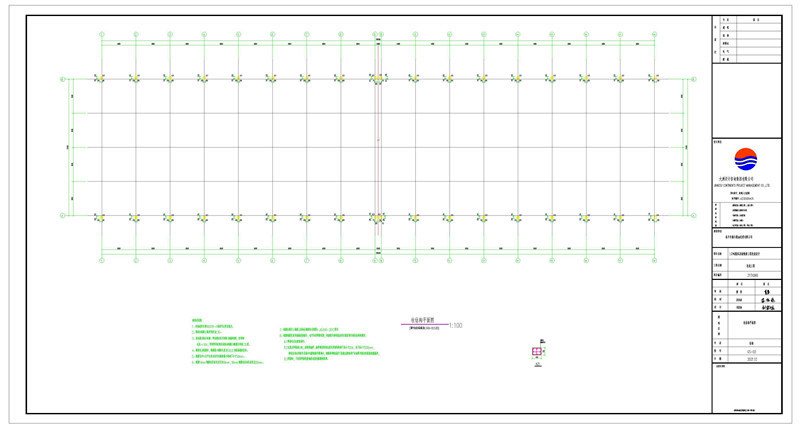

这是柱结构平面图的框架柱说明:

1、柱构造要求按16G101-1框架节点要求执行。

2、植筋应满足《混凝土结构后锚固技术规程》 JGJ145-2013要求

3、框架柱混凝土强度等级为C30。

4、植筋钢筋宜采用机械连接接头,也可采用焊接连接,连接接头的性能应符合国家现行相关标准的规定。

5、柱拉筋为组合拉筋:即拉筋直径及间距与箍筋相同,但弯钩

6、焊接宜在注胶前进行。长应>=10d,弯钩要同时钩住柱纵向钢筋与箍筋并弯成135度。

7注胶后焊接施工时,应断续施焊,施焊部位距离注胶孔顶面的距离不应小于20d,且不应小于200mm,

8、框架柱为植筋柱,植筋最小锚固长度为15D,D为纵筋截面直径。同时应用水浸渍多层湿巾包裹植筋外露部分,钢筋根部的温度不应超过胶粘剂产品说明书规定的最高短期温度;

上面就是关于江苏泰州24米跨粮仓加盖图纸的全部内容了,您有任何建议或者疑问都可以评论或者联系我们。
